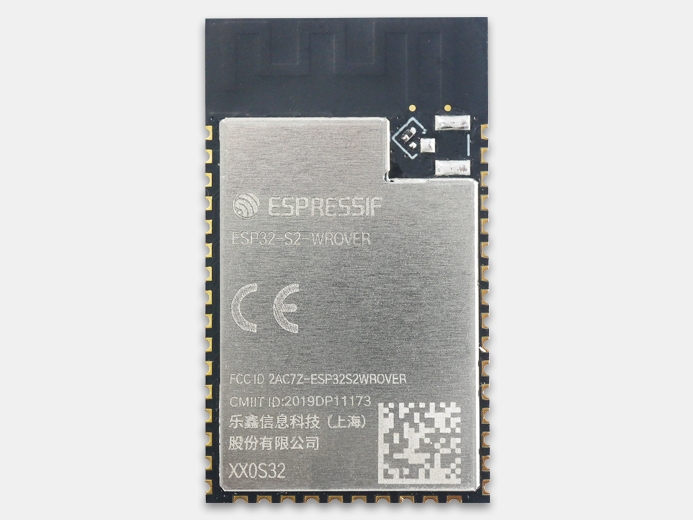

ESP32-S2-WROVER (Wi-Fi-модуль)

Производитель: Espressif

ESP32-S2-WROVER - новый Wi-Fi-модуль от Espressif, выполнен на базе SoC-чипа ESP32-S2.

ESP32-S2-WROVER выполнен на базе одноядерного микропроцессора Xtensa®  32-bit LX7 microprocessor, до 240 МГц, имеет встроенную память 4 МБ SPI flash и 2 МБ PSRAM, PCB-антенну и богатый набор интерфейсов, в том числе USB и интерфейс камеры.

ESP32-S2-WROVER и ESP32-S2-WROVER-I - два высокопроизводительных универсальных Wi-Fi-модуля, которые имеют богатый набор интерфейсов. Они являются идеальным выбором для широкого спектра применений, например, интернет вещей (IoT), носимая электроника и умный дом.

ESP32-S2-WROVER поставляется с антенной на печатной плате (PCB), а ESP32-S2-WROVER-I с антенной IPEX. Оба модуля имеют внешнюю флэш-память SPI объёмом 4 МБ и дополнительную память SPI объёмом 2 МБ (PSRAM).

В основе этого модуля лежит встроенный чип ESP32-S2 и 32-разрядный процессор Xtensa® LX7, работающий на частоте до 240 МГц.

Чип имеет маломощный сопроцессор, который можно использовать вместо процессора для экономии энергии при выполнении задач, которые не требуют больших вычислительных мощностей, таких как мониторинг периферийных устройств. ESP32-S2 имеет богатый набор периферийных устройств, начиная от SPI, I²S, UART, I²C, светодиодный ШИМ, ЖК-дисплей, интерфейс камеры, АЦП, ЦАП, сенсорный датчик, датчик температуры, а также до 43 GPIO. Модуль оснащён высокоскоростным интерфейсом USB 1.1 On-The-Go (OTG) для обеспечения соединения по USB.

Сферы применения:
  • Универсальные энергоэффективные IoT-датчики
  • Универсальные энергоэффективные IoT регистраторы данных
  • Камеры для потокового видео
  • OTT-шлюзы
  • USB устройства
  • Устройства распознавания речи
  • Устройства распознавания изображений
  • Mesh сети
  • Домашняя автоматика
  • Контрольные панели для умного дома
  • Системы умного здания
  • Промышленная автоматизация
  • Решения для умного сельского хозяйства
  • Решения для mHealth
  • Игрушки с поддержкой Wi-Fi
  • Носимая электроника
  • Розничная торговля и кейтеринг
  • POS-терминалы.
Технические характеристики

MCU ESP32-S2 embedded, Xtensa® single-core 32-bit LX7 microprocessor, up to 240 MHz
128 KB ROM
320 KB SRAM
16 KB SRAM in RTC
Wi-Fi 802.11 b/g/n
Битрейт: 802.11n до 150 Мбит/с
A-MPDU и A-MSDU агрегация
0.4 µs guard interval support
2412 ~ 2484 МГц
Интерфейсы GPIO, SPI, LCD, UART, I²C, I²S,
интерфейс видеокамеры, IR, счётчик импульсов,
LED PWM, USB 1.1 OTG, ADC, DAC,
сенсорный датчик, температурный датчик
40 МГц кварцевый генератор
Память    4 МБ SPI flash
2 МБ PSRAM
Питание, В    3.0...3.6
Диапазон рабочих температур –40...+85°C
Размеры, мм    18 х 31 х 3,3


Частотный диапазон
2412...2484 МГц
Базовый чип
ESP32-S2
Сетевые протоколы
IPv4, IPv6, SSL, HTTP/FTP/MQTT
Пакетные протоколы
TCP/UDP
Режимы Wi-Fi
Station/SoftAP/SoftAP+Station/P2P
Количество сокетов
4
Выводы
GPIO, SPI, LCD, UART, I2C, I2S, камера, IR, счётчик импульсов, LED PWM, USB
Напряжение питания, В
3,0...3,6
Процессор
Xtensa ® 32-bit LX7
Габариты, мм
18 x 31 x 3.3
Количество ядер процессора
1
Рабочая температура
-40°C...+85°C
Ёмкость памяти
4 МБ SPI flash и 2 МБ PSRAM
Bluetooth
Нет
SDK
Да
Тип корпуса
SMD
UART
Да
SPI
Да
GPIO
Да
Способ монтажа на печатную плату
SMT
Стандарт сети Wi-Fi
802.11b/g/n
Тип антенного разъёма
PCB
