Если вы испытываете сложности с обновлением внутреннего ПО, то эта статья может вам помочь.
Как известно модуль ST50H от Acsip построен на чипе от STM ST32W5xx, а значит и инструменты по работе с ним нужны от ST или аналоги.
Задача обновить ПО модуля
1. Вам необходимо действовать в соответсвии с инструкцией How to upgrade FW_ST50H.pdf
2. Если не получилось читаем далее
Скачиваем после регистрации CUBEprogrammer или иных ресурсах.
Вероятно, ваш ST-LINK может потребовать обновления.

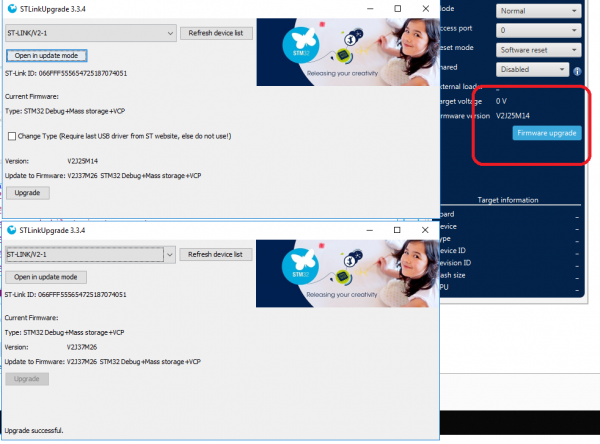

Процесс обновления Update ST-link, обновляем

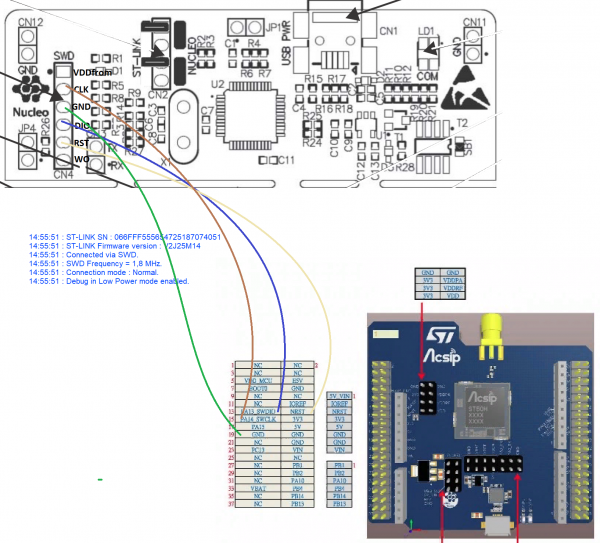

Схема включения
| ST-link | EV-ST50H |
| SWD | 38pin connector |
| 1 vdd | n/c |
| 2 swclk | 15 PA14_swclk |
| 3 GND | 19 GND |
| 4 SWDIO | 13 PA13_swdio |
| 5 NRST | 12 NRS |
| 6 SWO | n/c |
Цвета соединительных проводов
Далее подключаемся к отладочной плате.

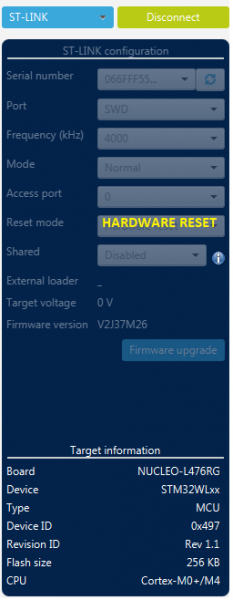

Важно после соединения проводниками внимательно проверить настройки программы.
Внимание! В отличие от S76x модуль ST50H требует подключения четырёх проводников по интерфейсу SWD и у установки режима работы NRST- HARDWARE RESET!
Подключение прошло успешно.
12:40:50 : Disconnected from device.
12:40:51 : ST-LINK SN : 066FFF555654725187074051
12:40:51 : ST-LINK FW : V2J37M26
12:40:51 : Board : NUCLEO-L476RG
12:40:51 : Voltage : 0.00V
12:40:51 : SWD freq : 4000 KHz
12:40:51 : Connect mode: Normal
12:40:51 : Reset mode : Hardware reset
12:40:51 : Device ID : 0x497
12:40:51 : Revision ID : Rev 1.1
12:40:51 : UPLOADING OPTION BYTES DATA ...
12:40:51 : Bank : 0x00
12:40:51 : Address : 0x58004020
12:40:51 : Size : 96 Bytes
12:40:51 : Bank : 0x01
12:40:51 : Address : 0x58004080
12:40:51 : Size : 8 Bytes
12:40:51 : UPLOADING ...
12:40:51 : Size : 1024 Bytes
12:40:51 : Address : 0x8000000
12:40:51 : Read progress:
12:40:51 : Data read successfully
12:40:51 : Time elapsed during the read operation is: 00:00:00.007
Обновляем актуальным файлом с сайта производителя из раздела СКАЧАТЬ.
