М2М‑устройства Robustel: Определяя стандарт надёжности. Мониторинг бурения скважин

burovaya-aboutКомпания Robustel давно зарекомендовала себя в России как производитель надёжных интеллектуальных промышленных GSM-устройств и M2M-коммуникаций, соответствующих последним тенденциям рынка. «Евромобайл» – эксклюзивный дистрибьютор Robustel Technologies в России и странах СНГ и работает с этим производителем уже не первый год.

3G/LTE-роутеры Robustel R3000

Robustel R3000 – промышленные GSМ/UMTS/HSPA/4G (LTE)-маршрутизаторы с двумя слотами для сим-карт, поддержкой Wi-Fi (клиент, точка доступа) и GPS-навигацией (в соответствующих моделях). M2M-системы R3000 предназначены для промышленных применений и выполнены в металлических корпусах. Конструкция предусматривает эксплуатацию в экстремальных условиях с диапазоном рабочих температур от –40 до +70 °C. Роутеры отличаются высокой производительностью и надежностью; имеются LTE-модели для работы в сетях 4-го поколения с высокими скоростями загрузки и передачи данных, а также 3G-модели R3000.

В R3000 и R3000 Quad предусмотрен метод антенного разделения (Antenna diversity), то есть подключение основной и дополнительной антенн. На передней панели расположены 2 или 4 Ethernet-порта, можно настроить как 2/4 LAN (локальную сеть), так и 1/3 LAN-1 WAN (беспроводную глобальную сеть / резервирование через проводную WAN). Плюс к этому возможно разделение локальной сети с помощью настройки виртуальных LAN (VLAN).

На корпусе маршрутизатора расположена кнопка принудительной перезагрузки роутера RESET и светодиоды, индицирующие состояние роутера, уровень приема и подключение к сети. Сим-карта (ы) и карта памяти microSD устанавливаются внутрь.

R3000 Lite

В конце прошлого года был запущен в серийное производство R3000 Lite – промышленный GSM/UMTS/HSPA/4G (LTE)-роутер с двумя слотами для сим-карт. В отличие от роутера R3000, он выполнен в пластиковом корпусе, оснащен одним LAN-интерфейсом (Ethernet), не имеет цифровых входов/выходов и Wi-Fi-модуля (ни в одной модели).

Мониторинг бурения скважин

На производстве все чаще предъявляются повышенные требования к надёжности каналов связи и степени их готовности к непрерывной работе. Наблюдается тенденция к резервированию: повысить надежность радио- или кабельного канала связи можно, организовав резервный беспроводной (GSM) канал, при условии, что объект попадает в зону действия GSM/3Gсети сотового оператора. Сегодня на рынке предлагаются различные системы контроля основных технологических параметров при бурении и ремонтах скважин, таких как нагрузка на крюке подъемной установки, нагрузка на буровой инструмент, крутящий момент на роторе и др.

Все значения и динамика параметров регистрируются в памяти контроллеров. Затем с установленной периодичностью транслируются по радиоканалу на компьютер диспетчера, где обрабатываются специальной программой верхнего уровня. Эта программа создает базу данных по всем контролируемым параметрам, формирует отчеты и графики о проделанной работе на скважине и в бригаде. Помимо перечисленных функций осуществляется визуальный контроль над величиной параметров на дисплее ПК в режиме онлайн.

Маршрутизаторы Robustel позволяют осуществлять резервирование Ethernet-канала передачи данных GSM-каналом. К проводному Ethernet-интерфейсу маршрутизатора можно подключить различное радиопередающее оборудование: радиомост, спутниковый модем, WiMax-мост или радиорелейную станцию.

Robustel _R3000_Cisco

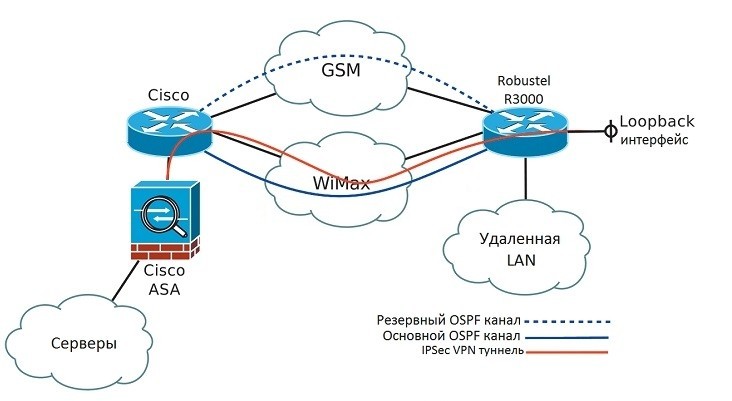

R3000 подключается к контроллерам посредством интерфейсов RS-232 и RS-485, что позволяет осуществлять одновременную передачу данных по обоим интерфейсам. В случае отказа основного канала данные через GSM/3G-роутер R3000 с контроллера в режиме онлайн передаются по GPRS/ UMTS/HSPA-каналу на ПК мастера (рабочее место). Из-за более дешевого трафика в качестве основного используется WiMax-канал, а GSM/3G/LTE играет роль резервного канала. Соединение с маршрутизатором Cisco и сервером по WiMax осуществляется за счет подключения к Ethernet-интерфейсу маршрутизатора R3000 через внешний модем. Между R3000 и Cisco создается защищенный VPNтуннель (IPSec/OpenVPN/GRE).

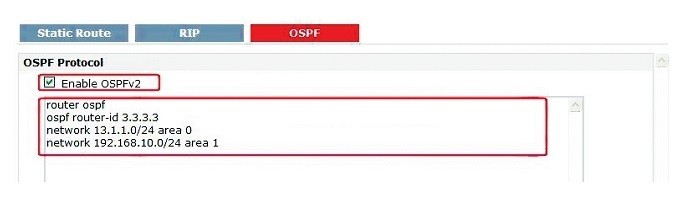

Канал выбирается в соответствии с протоколом динамической маршрутизации OSPF (Open Shortest Path Fisrt), который обеспечивает надежное, быстрое резервирование и направляет IP-пакеты исключительно в пределах одного домена маршрутизации. Роутеры Cisco и R3000 работают в соответствии с протоколом OSPF, R3000 обновляет свою таблицу маршрутизации и успешно перенаправляет данные на удалённый узел.

Robustel _R3000_OSPF

Вызовы от SCADA осуществляются на единый адрес и порт 502 ModbusTCP и перенаправляются в оба порта RS-232 и RS-485, что позволяет использовать единый адрес и порт в SCADA для опроса контроллеров.

Для контроля целостности шкафа автоматики на цифровые входы R3000 могут быть заведены сигнал датчика открытия двери и сигнал тревоги с охранной панели.

Роутеры R3000 легко управляются с помощью SMS-сообщений, с которыми им отправляются пароли и команды (перезапуск, переключение с SIM1 на SIM2 и некоторые другие). Две сим-карты служат для резервирования каналов двух сотовых операторов. Благодаря возможности выхода в сеть по расписанию удается значительно снизить энергопотребление. К отличительным особенностям R3000 следует также отнести светодиоды с многоцветной индикацией, наличие слота карты памяти и открытого SDK (комплект средств разработки).

SDK

Для ускоренной разработки программного обеспечения к роутерам R3000 и R3000 Quad прилагается бесплатный комплект средств разработки SDK, который предоставляет пользователям широкие возможности и содержит API-функции для программирования на языке С, позволяя создавать, компилировать и запускать программы непосредственно в R3000. Например, можно сгенерировать автоматическую отправку СМС-сообщений (текст из массива строк, по условию), а можно отправлять их с помощью вызова следующей функции: int ros_send_ sms (const char *phonenumber, const char *smscomment, char *resstr).

Наталья Коротких, ИСУП, №1, 2014
