Применение радиомодемов Racom в нефтегазовой сфере

Расширение линейки промышленных радиомодемов Racom: появился новейший радиороутер RipEX (Райпекс).
Отличительные особенности

83 кбит/сек в канале 25 кГц
1хEth, 2xCom, 1xUSB
0,1 - 10 Вт
Web-интерфе...

neftedobychaРасширение линейки промышленных радиомодемов Racom: появился новейший радиороутер RipEX (Райпекс).

Отличительные особенности

  • 83 кбит/сек в канале 25 кГц
  • 1хEth, 2xCom, 1xUSB
  • 0,1 - 10 ВтRipex-Racom
  • Web-интерфейс
  • Режимы энергопотребления Sleep и Save
  • -40°C...+70°C
  • Последовательные протоколы передачи данных с адресацией и подтверждением Modbus, IEC101, DNP3, Compli, DF1, Profibus, Modbus TCP, IEC104 и т. д.
  • Антиколлизионный протокол радиоканала => связь по событию от удалённых устройств, одновременный опрос от нескольких Master-устройств
  • Режим "Турбо" - оптимизация радиоканала => увеличение пропускной способности в 3 раза
  • Встроенная функция диагностики и управления сетью
  • Шифрование по стандарту 256 AES
  • Диапазоны частот - 160 МГц, 300 МГц, 400 МГц, 900 МГц.

RipEX - это результат многолетней разработки, основанной на самых современных технических решениях профессиональной команды старейшего производителя систем передачи данных по радиоканалу - Racom.

Радиомодемы Racom

Радиомодемы Racom используются на удалённых труднодоступных объектах, которые требуют регулярного надёжного сбора данных, независимо от наличия и качества существующей инфраструктуры. Радиомодемы Racom успешно функционируют в качестве оборудования связи в системах мониторинга газораспределительных пунктов (ГРП), в качестве технологической сети передачи данных о состоянии систем безопасности магистральных трубопроводов и во многих других ответственных приложениях.

Радиомодемы серии PROFI Радиомодем серии ECONOMY Радиоретрансляционный модем RAy

Семейство состоит из симплексных и дуплексных модемов,
работающих на скоростях передачи данных до 133 кбит/сек в диапазонах 70 МГц, 160 МГц, 300 МГц, 400 МГц, 900 МГц.

Предназначен для работы в "прозрачном" режиме передачи данных в диапазоне частот 400 МГц,
со скоростью до 10б4 кбит/сек.
Мощность радиомодема - 0, 5 и 2,0 Вт.
Является самым экономичным решением с интерфейсом Ethernet.
Предназначен для организации высокоскоростных магистральных
радиоретрансляционных линий связи.
Работает на частотах 11 ГГц, реальная скорость передачи данных до 140 Мбит/сек.

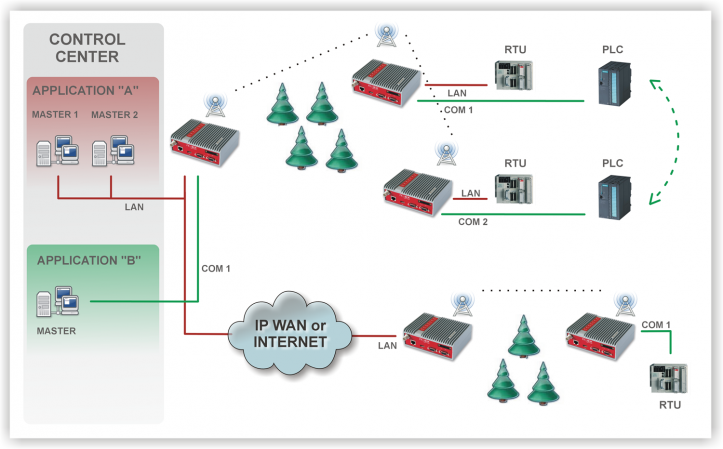

Система пакетной радиосвязи Racom

Радиомодемы Racom представляют собой интеллектуальные радиоустройства приёмопередачи данных со встроенным программным обеспечением и имеют возможность одновременно выполнять функции базовых станций, ретрансляторов (маршрутизаторов) и конечных (пользовательских) радиомодемов в системе радиосвязи.

Особенности системы связи

Пакетная сеть передачи данных Racom имеет значительную большую эффективность для осуществления частотного перемещения коротких сообщений, чем другие аналогичные системы радиосвязи (а тем более - сотовых сетей GSM), так как одна точка сети может "в один приём" принимать, квитировать и перенаправлять пакеты от нескольких различных адресатов. Это особенно важно для систем диспетчеризации и мониторинга реального времени, в которых недопустимы задержки в передаче информации.

Все элементы системы передачи данных являются равноценными, поэтому нет необходимости в организации специального центра управления сетью. Любая точка сети одновременно может служить и в качестве базовой.

Радиомодемы Racom имеют высокоинтелелкутальный антиколлизионный протокол доступа в радиоканал, благодаря которому можно создавать территориально распределённые мобильные и интегрированные сети из сотен радиомодемов с неограниченным числом ретрансляций, работающих всего на одной симплексной радиочастоте.

Уникальный алгоритм радиопротокола обеспечивает минимально возможное время доступа в радиоканал и по этому параметру радиомодемы Racom преимущественно отличаются от коллизионных систем доступа. Благодаря высокой скорости передачи, отдельные сообещения перемещаются в течение максимально короткого времени, при этом снижается риск повреждения сообщения из-за воздействия помех. Канальная скорость перемещения данных у радиомодемов Racom находится всегда на границе физических возможностей и составляет до 133 кбит/сек. Скорость переключения "приём/передача" для всех радиомодемов Racom составляет около 1,5 милисекунд. Данный параметр имеет в пакетных сетях одно из основных значений, так как определяет минимальные задержки по времени при приёме/передаче каждого пакета и, соответственно, принципиально влияет на общую пропускную способность системы. Это собенно важно при каждой многократной ретрансляции или повторной передаче пакетов. В радиосеть можно интегрировать любое коммуникационное окружение (LAN, WAN, GSM, спутниковый канал и т.п.) как по последовательному протоколу, так и по TCP/IP.

Конфигурационная программа позволяет осуществлять любые изменения конфигурации в сети, в том числе и дистанционно, без необходиомости физического посещения отдельных точек сети и прямого подключения с соотвествующим радиомодемом для переноса в него обновленных данных или конфигурации.

Радиомодемы Racom имеют встроенное программное обеспечение с операционной системой Linux, которое обеспечивает непрерывное тестирование качества передачи данных, измерение уровней полезных сигналов и помех, анализ параметров приёмопередатчика, внутренней температуры и т.п. с сохранением рузультатов в оперативной памяти радиомодема.

Благодаря особенностям программного обеспечения радиомодемы Racom позволяют создавать распределённые сети передачи данных с выходом на ЛВС предприятия и в сети связи общего пользования.

Таким образом, в качестве ядра системы передачи данных, в таких ответственных применениях как системы мониторинга транспортных систем и распределительных сетей в нефтегазовой отрасли, с успехом явялются радиомодемы Racom. А реализация более чем 70 промышленных протоколов передачи данных, позволяет использовать практически любое оборудование сбора и передачи данных.

ООО "ЕвроМобайл" - официальный дистрибьютор Racom в России.

Терёшин А.А.,
руководитель отдела автоматизации//Нефтегазопромысловый инжиниринг, №2, 2011.
