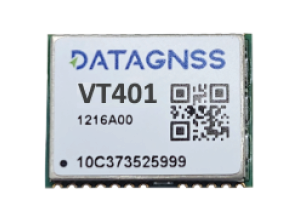

GNSS-модуль VT401 - изображение

Производитель: Allystar

VT401 — высокоточный GNSS модуль на базе чипа CYNOSURE IV с поддержкой GPS/QZSS, Beidou, ГЛОНАСС, Galileo и SBAS. Обеспечивает субметровую точность и защиту от помех, идеально подходит для беспилотных летательных аппаратов, сельского хозяйства и картографии.

VT401 — это высокопроизводительный GNSS модуль двойного диапазона на базе современного двухъядерного чипа CYNOSURE IV. Поддерживает работу со всеми глобальными навигационными системами, включая GPS/QZSS, Beidou, ГЛОНАСС, Galileo и SBAS. Модуль обеспечивает субметровую точность позиционирования и обладает высокой чувствительностью, устойчивостью к помехам, что делает его идеальным для сложных условий эксплуатации. Компактные размеры и низкое энергопотребление делают его подходящим для широкого спектра применений, таких как беспилотные летательные аппараты, интеллектуальное сельское хозяйство, системы картографии и мониторинга.

Основные особенности:

  • Поддержка всех глобальных навигационных систем.
  • Точность позиционирования до 1 метра.
  • Мощные функции подавления помех.
  • Встроенный PVT и DGNSS.
  • Скорость обновления данных до 10 Гц.

Применение:

  • Беспилотные летательные аппараты (UAV).
  • Интеллектуальное сельское хозяйство.
  • Системы картографии и геодезии.
  • Умное вождение и робототехника.

Таблица характеристик VT401

Характеристика Описание
Частотный диапазон GPS/QZSS: L1CA, L1C, L5;
BDS: B1I, B1C, B2a;
GLONASS: G1;
Galileo: E1, E5a
Скорость передачи данных Скорость обновления: до 10 Гц
Передача данных UART, SPI, I2C
Питание Основное: 1.75V - 3.63V; Резервное: 1.62V - 3.63V
Напряжение питания, В 1.75 ... 3.63 В
Процессор Двухъядерный CYNOSURE IV SoC
Габариты, мм 16.0 x 12.2 x 2.4 мм
Количество ядер процессора 2
Выходное сопротивление, Ом 50 Ом
Энергопотребление Режим слежения: до 30 мА, Режим ожидания: 16 мкА, RTC: 1.4 мкА
Рабочая температура -40°C до +85°C
Вес, гр Не указано
USB Не поддерживается
Bluetooth Не поддерживается
Исполнение LCC (24 вывода)
ГЛОНАСС/GPS Поддерживается
Поддержка Diversity Не указано
LTE Не поддерживается
NB-IoT Не поддерживается
PIN2PIN Не указано
UART 2 интерфейса UART
SPI 1 интерфейс SPI (по запросу)
GPIO Поддерживается
ADC Не указано
Способ монтажа на печатную плату Поверхностный монтаж (SMD)
Поколение технологии передачи данных GNSS
Стандарт сети Wi-Fi Не поддерживается
Тип антенного разъёма 50 Ом для активных и пассивных антенн
Базовый чип
CYNOSURE IV
Частотный диапазон GPS, МГц
L1CA, L1C, L5
Частотный диапазон ГЛОНАСС, МГц
G1
Система подавления помех
Да
Период выдачи выходных данных, секунд
До 0.1 секунды (максимальная частота обновления — 10 Гц)
Ток потребления в спящем режиме
16 мкА
Интерфейс обмена
UART, SPI
Напряжение питания, В
Основное: 1.75 ... 3.63 В; Резервное: 1.62 ... 3.63 В
ESD-защита
Да
Габариты, мм
16.0 х 12.2 х 2.4 мм
Выходное сопротивление, Ом
50 Ом
Рабочая температура
-40°C до +85°C
Способ монтажа на печатную плату
Поверхностный монтаж (SMD)
Количество каналов сопровождения
44
Тип антенного разъёма
50 Ом, поддержка активных и пассивных антенн
