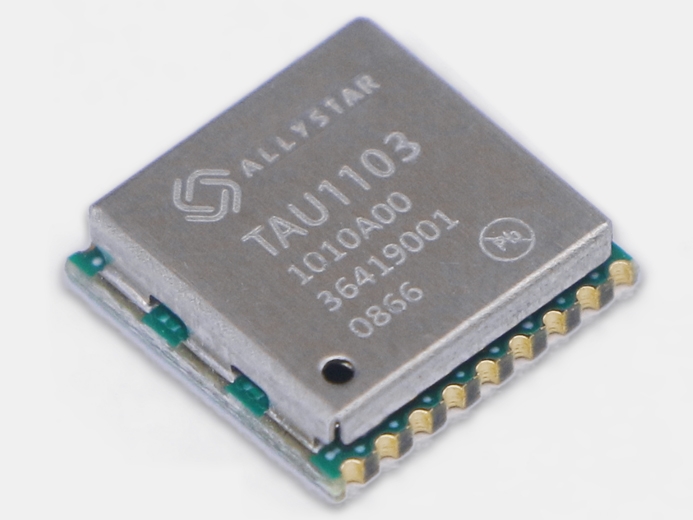

TAU1103 (ГЛОНАСС/GPS/GNSS-модуль) - изображение

Производитель: Allystar

TAU1103 - это экономичный GNSS модуль метровой точности, выполнен на базе GNSS чипа серии HD8020.

TAU1103 поддерживает работу с GPS/QZSS/Galileo/ГЛОНАСС. Благодаря компактным размерам и высоко интегрированной конструкции TAU1103 легко внедряется и применяется в навигационных системах, особенно шеринг самокатов и велосипедов, управление автопарками, отслеживание грузов.
TAU1103 - это экономичный модуль позиционирования GNSS, выполнен на чипе GNSS серии HD8020. TAU1103 поддерживает GPS/QZSS, Galileo и ГЛОНАСС. Отличается компактными размерам и высокой степенью интеграции, низким энергопотреблением и высокой чувствительностью.

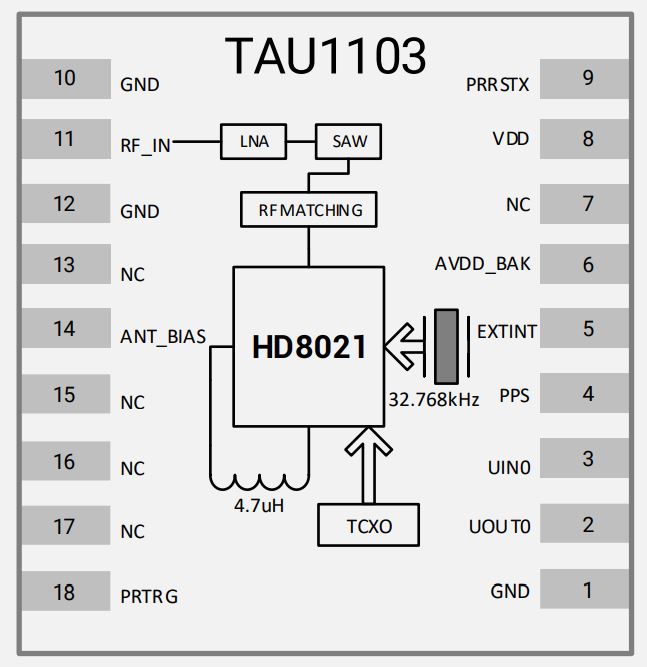

Блок-схема модуля TAU1103

Блок-схема модуля TAU1103

Особенности
  • Серия «Стандарт», метровая точность
  • Одновременный приём данных от нескольких систем (GPS+Galileo+ГЛОНАСС+QZSS+SBAS) для максимальной видимости спутников в диапазоне L1
  • Низкое энергопотребление
  • Активная антенна с защитой от короткого замыкания и обнаружением обрыва цепи
  • Поддерживает функцию A-GNSS
Технические характеристики
Количество ГНСС каналов слежения
 72
Приём ГНСС GPS/QZSS: L1C/A
Galileo: E1
ГЛОНАСС: L1OF
SBAS: L1
Скорость обновления 5ГГц
Точность позиционирования    GNSS 2.5m CEP
Точность скорости и времени   GNSS 0.1m/s CEP
  1PPS  25ns
TTFF    Холодный старт    28 с
    Горячий старт  1 с
Чувствительность Холодный старт    - 148 дБм
  Горячий старт    - 158 дБм
  Повторный захват - 159 дБм
  Слежение  - 162 дБм
Питание, В Напряжение сети 3.0...3.6
  Питание цифрового входа/выхода 3.0...3.6
  Резервное питание  1.6...3.6
Энергопотребление    Рабочий режим GNSS 33 мА при 3.3 В
  Режим ожидания 14uA
Последовательный интерфейс    1x UART
1х I²C
Протокол    Протокол NMEA 0183 версия 3.01/4.00 (по умолчанию)/4.10
Протокол приёмник Cynosure GNSS
Лимит эксплуатации  Скорость: 515 м/с
Высота: 18 000 м
Контроль безопасности     Защита антенны от короткого замыкания
Обнаружение обрыва цепи
Диапазон рабочих температур    -40°С...+85°C
Размеры, мм  10.1 x 9.7 x 2.5
18-pin с отверстием для штампа


Базовый чип
HD8020
Интерфейс обмена
UART
Напряжение питания, В
3,0...3,6
ESD-защита
Да
Габариты, мм
10,1 x 9,7 x 2,5
Рабочая температура
-40°С...+85°C
Техническая спецификация на GNSS модуль TAU1103 [eng]Краткая техническая спецификация на модуль TAU1103 [eng]Продуктовая линейка ГНСС-модулей Allystar [рус]
/
