EA10 серия (AC/DC конвертер, 10 Вт)

EA10-S05

5V / 2000mA

75%

EA10-S12

12V /833mA

80%

EA10-S15

15V / 660mA

81%

EA10-S24

24V / 416mA

82%

EA10-D05

+5V / 1000mA

-5V / 1000mA

75%

EA10-D12

+12V / 416mA

-12V / 416mA

79%

EA10-D15

+15V / 333mA

-15V / 333mA

79%

EA10-D24

+24V / 225mA

-24V / 225mA

80%

EA10-E0505

5V/1800mA

5V/200mA

72%

EA10-E0512

5V/1500mA

12V/200mA

73%

EA10-E0515

5V/1400mA

15V/200mA

75%

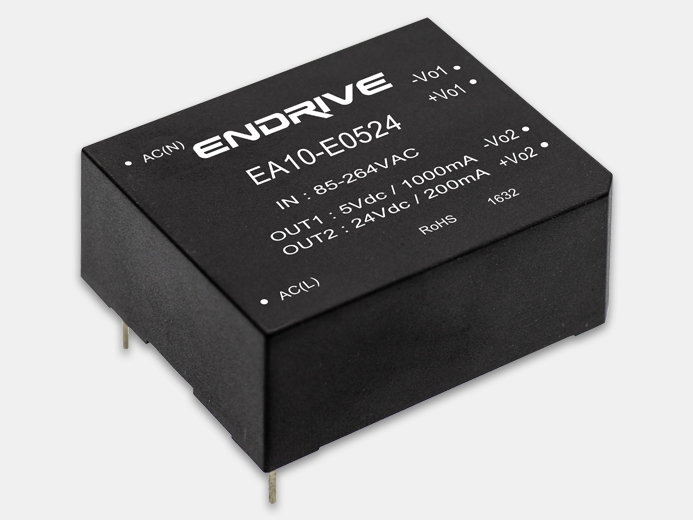

EA10-E0524

5V/1000mA

24V/200mA

75%

EA10-T0505

5V/1600mA

±5V/200mA

73%

EA10-T0512

5V/1000mA

±12V/200mA

74%

EA10-T0524

5V/1000mA

±24V/100mA

76%

*Если вам требуются другие характеристики, пожалуйста, свяжитесь с нами

Входные характеристики

Диапазон входного питания

85-264VAC（100-370VDC）

Пусковой ток

110mA (TYP) @110VAc 70mA (TYP)@ 230VAc

Внешний входной предохранитель (рекомендуемое значение)

2A/300V slow fusing

Выходные характеристики

Точность выходного напряжения

±2%

Регулировка линии

±0.5% (typ)

Регулировка нагрузки (10%~100%)

±1% (typ)

Минимальная нагрузка

10%

Вибрация и шум на выходе (пиковое значение)

100mV(max) (20MHz Bandwidth)

Защита от короткого замыкания

Continuous, self-recovery

Защита от перенапряжения на выходе

≥110% Io, self-recovery

Основные характеристики

Температурные характеристики

Диапазон рабочих температур
Снижение мощности
Температура хранения
Температура корпуса

-40...+70°С
3.75%/°С
-40℃～+105℃
+90°С (макс.)

Время выключения

40ms(typ)/ at Vin:320Vdc

Влажность

85%RH(max)

Температурный шаг

0.02%/℃

Частота переключения

65kHz(typ)

Напряжение изоляции

Вход-выход

3000Vac/1Min

Выход-выход

500Vdc/1Min

Ток утечки

<5mA RMS typ. 230VAC/50Hz

*EMC Electrostatic Discharge
*RF Radiation Immunity
*Electrical Fast Transient/Burst (EFT)
*Surge

IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV

* Проводимость/излучение

EN55022, level A

Класс безопасности

Класс I

Материал корпуса

Огнеупорный пластик UL94V-0

Монтаж

PCB

MTBF

>200,000h @25°C

Примечание:

1. Пункт со знаком * означает тестирование продуктов, которым необходимо добавить рекомендованную схему ЭМС.
2. Если не указано иное, данные, перечисленные выше, относятся ко всем испытаниям при условии TA = 25 ℃, влажности <75%.

Типовое применение

EA10-Sxx

EA10-Dxx


EA10-Exxyy

EA10-Txxyy

EMC solution-recommended Circuit

Примечание:

1.The output filter capacitors C1, C3, C5 are electrolytic capacitors, so it is recommended to use a high-frequency and low-resistance electrolytic capacitor. Please refer to the technical specifications provided by manufacturer to check the capacity and current flow. The capacitor withstand voltage derating over 80%. It is suggest to take 0.1uF, if C2, C4,C6 remove high frequency noise.

2.TVS tube is recommended to use because it protects the back-end circuit(when the converter is abnormal).
3. NTC is thermistor which model: 5D-9.
4. EMC recommended circuit parameters:
MOV is a varistor which recommended model is 471KD10 and its function is to protect the module from damage during lightning surges.
C7 is X capacitor which recommended 0.1µF/275V;
NF is common mode inductance which 10mH-30mH is recommended.

Input Voltage and Load

Temperature and Load

Packing Dimension and Pin Definition

Unit：mm Tolerance：±0.5mm

Обозначение

A

B

C

D

E

F

G

H

Размер

17.5

55

47

5

20

45

21

4

Pin

1

2

3

4

5

6

7

8

EA10-SXX

AC(L)

AC(N)

NC

-Vo

NP

NP

NP

+Vo

EA10-DXX

AC(L)

AC(N)

NC

-Vo

NP

COM

NP

+Vo

EA10-EXXYY

AC(L)

AC(N)

NC

-Vo1

+Vo1

NC

-Vo2

+Vo2

EA10-TXXYY

AC(L)

AC(N)

NC

-Vo1

+Vo1

-Vo2

COM

+Vo2
