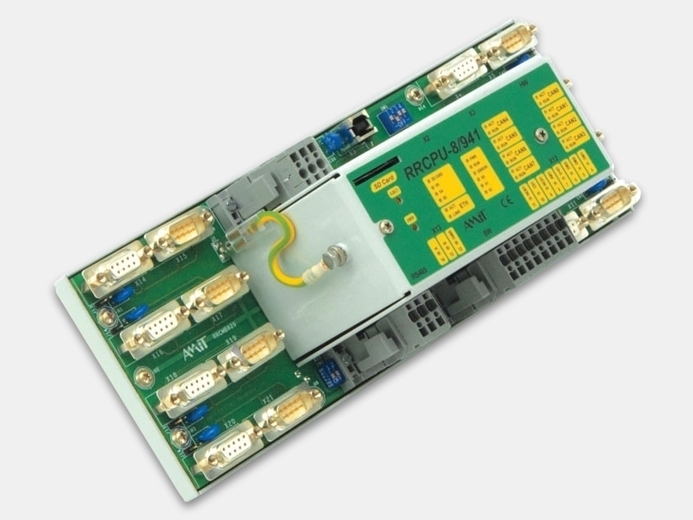

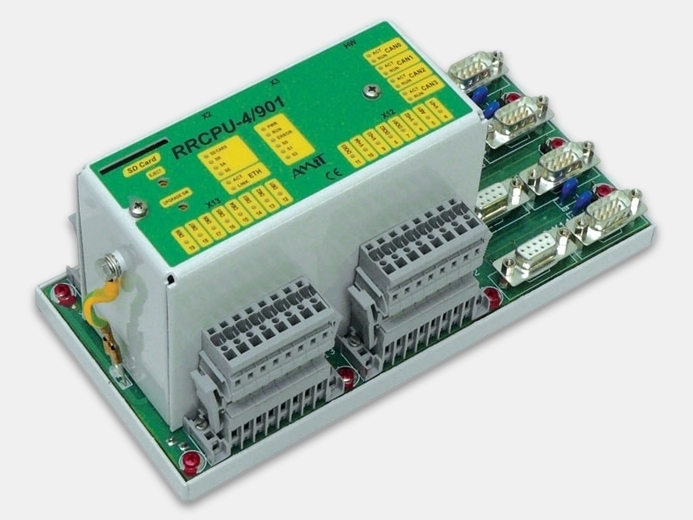

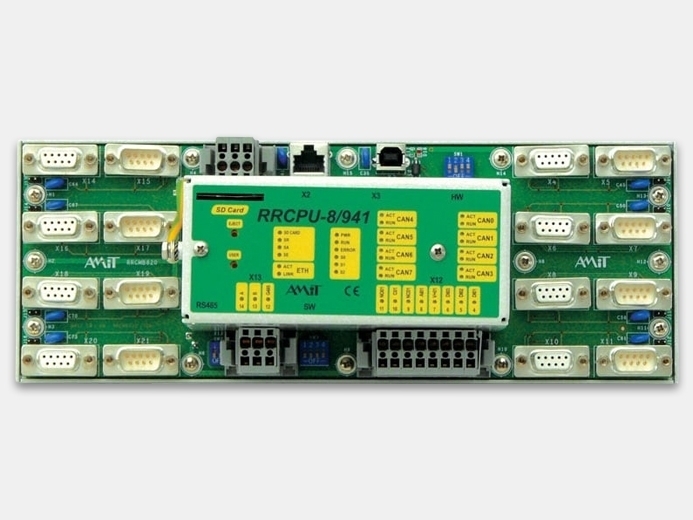

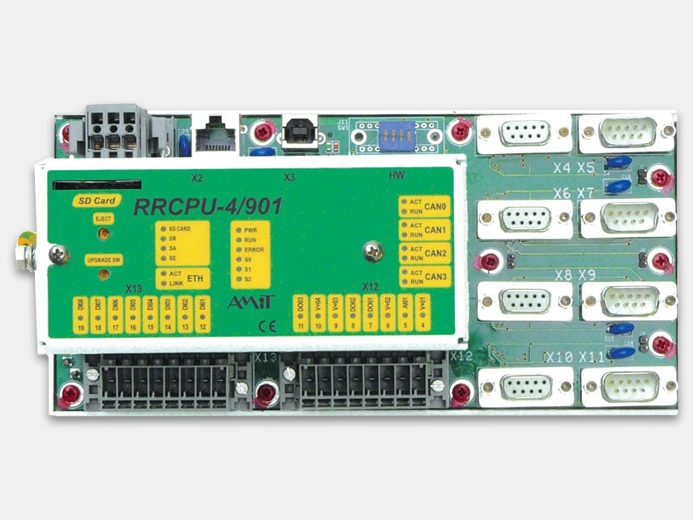

Блок управления
Производитель: AMiT
Блок управления транспортным средством с распределённым вводом/выводом для управления и контроля состояния как жизненно важных, так и менее важных устройств подвижного состава (применение в TCMS, CCTV, PIS).Блок управления имеет прочную и термостойкую систему управления для применения в подвижном составе.
Отличительные особенности
- Распределённая система управления поездом
- Протокол связи CANopen DS 401
- Конкатенация CAN
- Географическая конфигурация узла
- Программное обеспечение с избыточностью CAN
- Мощный инструмент разработки TrolStudio
- Широкий диапазон рабочих температур от -40°C...+70°C
- Источник питания 24 В или 48 В постоянного тока
- Полное соответствие с EN 50155 (СТ РК МЭК 60571-2007)
|
Модель |
RRCPU-4V/101 |
RRCPU-8V/101 |
|
CPU |
STM32F427 |
|
|
Processing FLASH memory, МБ |
2 |
2 |
|
Archive FLASH memory, МБ |
128 |
|
|
RTC |
Да |
|
|
Перезаряжаемая батарея |
RAM + RTC |
|
|
Входы |
8х цифровых входов 24 В постоянного тока |
3х цифровых входа 24 В постоянного тока |
|
Выходы |
3х цифровых выхода 24 В постоянного тока/4 A (MOS) |
1х RDO 24 В постоянного тока/4 A (switching contact) |
|
CAN |
4 |
8 |
|
Ethernet |
10/100 Мбит/с (RJ45) |
|
|
Защита корпуса |
IP30 |
|
|
Питание, В постоянного тока |
24 (-30%...+25%) |
|
|
Диапазон рабочих температур |
-40°C...+70°C |
|
|
Крепление |
35 мм DIN-рейка |
|
|
Вес, кг |
1,40 |
1,62 |
|
Размеры, мм |
211 х 111 х 100 |
273 х 111 х 100 |
|
Стандарты |
EN 50155, EN 50121-3-2, EN 61373, EN 60068-2-1, EN 60068-2-2 |
|
Товарная линейка
| вход/выход | DI | DO | RDO | AI | AO | CAN |
| RRCPU-4V/101 | 8 | 3 | – | 1 | – | 4 |
| RRCPU-8V/101 | 3 | – | 1 | 1 | – | 8 |
