Серия AC-DC преобразователей PN85XX предназначена для надежного преобразования переменного тока в постоянный с высокой точностью регулирования. Эти микросхемы с интегрированным силовым MOSFET и напряжением пробоя до 800 В предлагают отличное решение для зарядных устройств, адаптеров и устройств защиты от перенапряжений.
Преобразователи PN85XX оснащены топологией CC/CV PSR (Primary Side Regulation) и предназначены для обеспечения стабильного выходного напряжения и тока. Они обладают низким потреблением энергии в режиме ожидания (<75 мВт) и различными уровнями выходной мощности, что позволяет выбрать подходящую модель для конкретных задач. Эти компоненты подходят как для базовых применений, так и для устройств с функцией защиты от перенапряжений.
| Артикул ИМС | Топология преобразователя | Напряжение пробоя встроенного MOSFET, В | Потребляемая мощность в режиме ожидания,, мВт | Сопротивление исток-сток MOSFET во включенном состоянии, RDS(on), Ом | VDD Диапазон напряжения питания ИМС | Выходная мощность | Точность регулирования в режимах ток/напряжение (CC/CV) | Корпус | Примечание / Применение |
| PN8570H | CC/CV PSR Converter | 800V（VCBO） | <75mW | - | 10~30V | 12W | ±5% | SOP7 | AC Line OVP |
| PN8570L | CC/CV PSR Converter | 800V（VCBO） | <75mW | - | 10~30V | 3.5W | ±5% | SOP7 | AC Line OVP |
| PN8570M | CC/CV PSR Converter | 800V（VCBO） | <75mW | - | 10~30V | 5W | ±5% | SOP7 | BO/AC Line OVP |
| PN8571H | CC/CV PSR Converter | 800V（VCBO） | <75mW | - | 10~30V | 12W | ±5% | SOP7 | Charger/Adapter |
| PN8571L | CC/CV PSR Converter | 800V（VCBO） | <75mW | - | 10~30V | 3.5W | ±5% | SOP7 | Charger/Adapter |
| PN8571M | CC/CV PSR Converter | 800V（VCBO） | <75mW | IC =0.5A | 10~30V | 5W | ±5% | SOP7 | Charger/Adapter |
| PN8571P | CC/CV PSR Converter | 700V（VCBO） | <75mW | - | 10~30V | 12W | ±5% | SOP8 | Charger/Adapter |
| PN8575P | CC/CV PSR Converter | 800V（VCBO） | <75mW | - | 5~20V | 12W | ±5% | SOP8 | BO |
| PN8580 | CC/CV PSR Converter | 650V | <75mW | 5Ω | 10~30V | 12W | ±5% | SOP8 | Charger/Adapter |

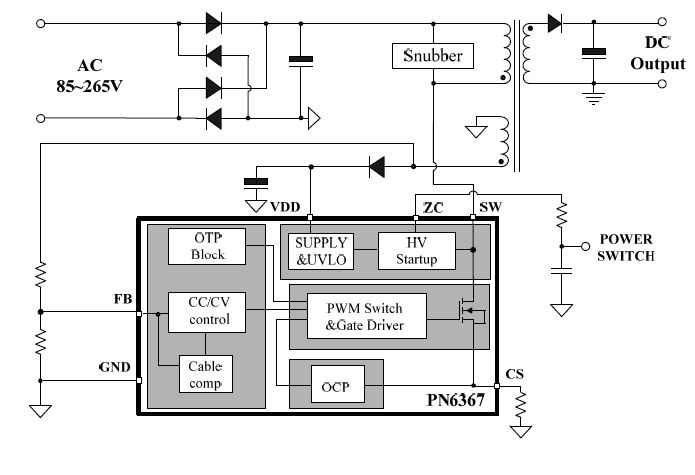

Серия AC-DC преобразователей PN63XX представляет собой высокоэффективные решения для преобразования переменного тока в постоянный. Эти компоненты с интегрированными MOSFET и напряжением пробоя до 790 В обеспечивают надежное и стабильное питание для различных применений, включая защитные устройства и зарядные устройства.
Серия AC-DC преобразователей PN67XX предлагает надежные решения для преобразования переменного тока в постоянный с высокой точностью регулирования. Эти компоненты с интегрированными MOSFET и напряжением пробоя до 800 В предназначены для использования в домашних устройствах и обеспечивают стабильное и эффективное питание.
Серия AC-DC преобразователей PN82XX предлагает передовые решения для преобразования переменного тока в постоянный с использованием высокоэффективных контроллеров. Эти компоненты с интегрированными MOSFET обеспечивают надежную работу при различных условиях и подходят для широкого спектра применений.
Серия AC-DC преобразователей PN83XX представляет собой надежные решения для преобразования переменного тока в постоянный с высокой точностью регулирования. Эти компоненты с интегрированным MOSFET и напряжением пробоя до 650 В обеспечивают отличную эффективность и стабильность для различных приложений, таких как зарядные устройства и адаптеры.
Серия AC-DC преобразователей PN86XX представляет собой надежные решения для зарядных устройств и адаптеров, обеспечивающие стабильное преобразование переменного тока в постоянный. Эти микросхемы оснащены интегрированным силовым MOSFET с напряжением пробоя до 650 В, что делает их идеальными для использования в высоконадежных и энергоэффективных приложениях.
