PN77XX Bridge Driver
Микросхемы драйверов электродвигателей и силовых MOSFET/IGBT
Артикул ИМС | Фукциональное назначение драйвера | Напряжение смещения макс VOFFSET(max) | Втекающий/ вытекающий ток IO+/-(typ.) | Входное напряжение управления Vin | Время включения/ выключения Ton/Off(typ.) | Мертвое время Deadtime(typ.) | Фазирование выходного напряжения относительно входного OUT phase | Корпус | Crossreference |
PN7113 | High And Low Side Driver | 600V | 3.0/4.0A | 10V~20V | 170&150ns | - | LO/HO in phase with LIN/HIN | SOP16 QFN16 | - |

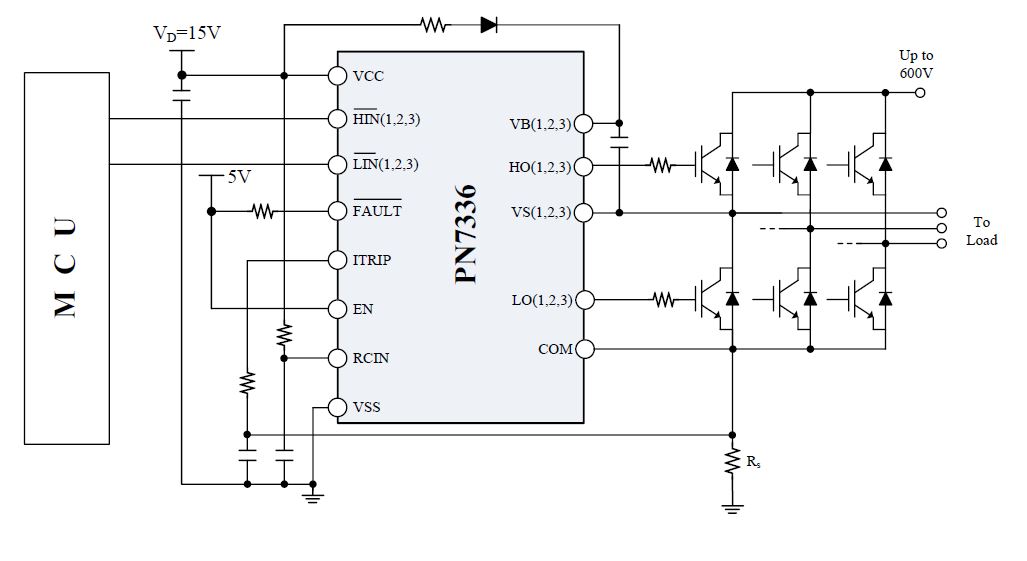

PN7336 | 3-Phase Bridge Driver | 600V | 200/350mA | 10V~20V | 540&540ns | 300ns | LO1,2,3/HO1,2,3 out of phase with LIN1,2,3/HIN1,2,3 | SOP28 | - |
PN7762 | 2-Phase Low Side Driver | 24V | 5/5A | 4.5V~24V | 7&7ns | - | - | DFN3×3/SOP8 | - |
