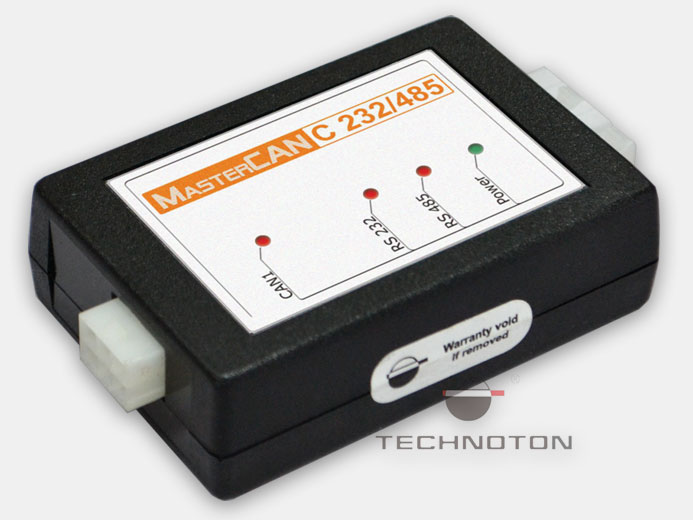

MasterCAN C 232/485

MasterCAN C 232/485
MasterCAN C 232/485

Производитель: Технотон

MasterCAN C 232/485: подготовка данных автомобильной шины CAN для систем мониторинга транспорта.

  • Непрерывный мониторинг автомобильной шины CAN и получение из нее данных
  • Обработка и подготовка информации для систем мониторинга транспорта
  • Формирование и передача сообщений в выходные интерфейсы RS-232 и RS-485 по протоколам ASCII или Modbus.

Цена: По запросу

Средний ток потребления
500 мА
Напряжение питания, В
9...45
Габариты, мм
95 х 58 х 25
Рабочая температура
-40°C…+85°C
Тип устройства
Подключение по RS232/RS485

MasterCAN C 232/485: подготовка данных автомобильной шины CAN для систем мониторинга транспорта.

  • Непрерывный мониторинг автомобильной шины CAN и получение из нее данных
  • Обработка и подготовка информации для систем мониторинга транспорта
  • Формирование и передача сообщений в выходные интерфейсы RS-232 и RS-485 по протоколам ASCII или Modbus
  • Возможность работы в составе телематической шины S6 и при`ма данных от нескольких датчиков уровня топлива DUT-E CAN, расчёта и выдачи суммарного объёма топлива нескольких баков по протоколу DUT-E COM
  • Комплектуется бесконтактным считывателем CAN Crocodile
  • Гарантия - 5 лет с даты выпуска.

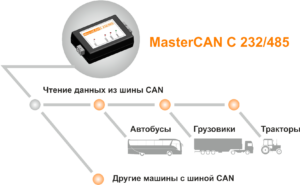

Применение

MasterCAN C 232/485 применяется в системах транспортной телематики для получения параметров работы автомобиля из штатной шины CAN. Подходит для любых автомобилей (грузовых, автобусов, с/х машин), на которых используется CAN. Для приёма данных может использоваться терминал, имеющий входной интерфейс RS-232 либо RS-485.

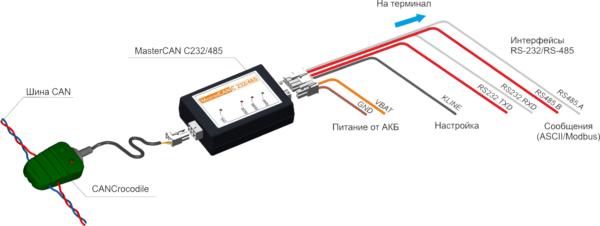

Вариант 1. Получение данных из шины CAN

MasterCAN C 232/485 может быть подключен к CAN bus как при помощи бесконтактного считывателя CANCrocodile (рекомендуемый способ), так и контактным способом. В интерфейсы RS-232 и RS-485 с интервалом в одну секунду выдаются текстовые сообщения по протоколу ASCII либо по протоколу Modbus – в режиме «запрос-ответ».

Вариант 2. Суммирование данных от нескольких датчиков уровня топлива DUT-E CAN

MasterCAN C 232/485 может применяться для суммирования данных об объеме топлива в нескольких баках. Телематическая шина S6 позволяет подключать до 8 датчиков DUT-E CAN. Во внутреннюю память каждого DUT-E CAN должна быть предварительно записана тарировочная таблица измеряемого топливного бака.

Выходные сообщения MasterCAN C 232/485, содержащие данные о суммарном объёме топлива, передаются в соответствии с протоколом Modbus либо протоколом DUT-E COM.

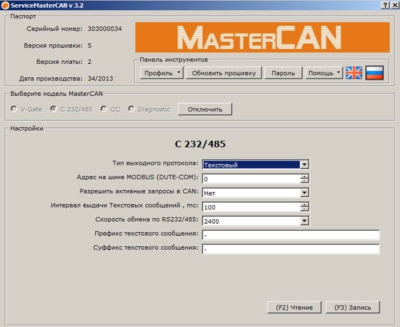

Настройка выходного интерфейса MasterCAN C 232/485 осуществляется с помощью сервисного комплекта SK MasterCAN.
