Защита от неисправностей в бортовой электросети автомобиля Novacom Wireless

Защита от неисправностей в бортовой электросети автомобиля
Защита от неисправностей в бортовой электросети автомобиля

Производитель: Novacom WirelessРоссия

Блок защиты предназначен для предотвращения выхода электроприборов автомобиля из строя.

В автомобилях, имеющих неисправности в электрооборудовании, напряжение бортовой сети может содержать импульсы до 250 В, а, в случае выхода из строя реле-регулятора, постоянная составляющая может доходить до 90 В с кратковременным подъёмом до 120 В. Сильнейшие импульсы возникают при отключении массы аккумулятора автомобиля при работающем двигателе. При этом в автомобилях с дизельными двигателями неисправность может быть не обнаружена сразу, а через несколько секунд уже все электрооборудование автомобиля может выйти из строя. Такая же судьба будет ожидать и приборы, установленные в автомобиле в случае возникновения неисправностей в бортовой сети.

Цена: По запросу

Напряжение питания, В
8...32
Габариты, мм
115 х 14 х 18
Вес, гр
18

Блок защиты предназначен для предотвращения выхода электроприборов автомобиля из строя.

В автомобилях, имеющих неисправности в электрооборудовании, напряжение бортовой сети может содержать импульсы до 250 В, а, в случае выхода из строя реле-регулятора, постоянная составляющая может доходить до 90 В с кратковременным подъёмом до 120 В. Сильнейшие импульсы возникают при отключении массы аккумулятора автомобиля при работающем двигателе. При этом в автомобилях с дизельными двигателями неисправность может быть не обнаружена сразу, а через несколько секунд уже все электрооборудование автомобиля может выйти из строя. Такая же судьба будет ожидать и приборы, установленные в автомобиле в случае возникновения неисправностей в бортовой сети.

Для предотвращения выхода приборов из строя и снижения уровня помех, распространяющихся по цепи питания, выпускается устройство защиты приборов от неисправностей в бортовой электросети автомобиля.

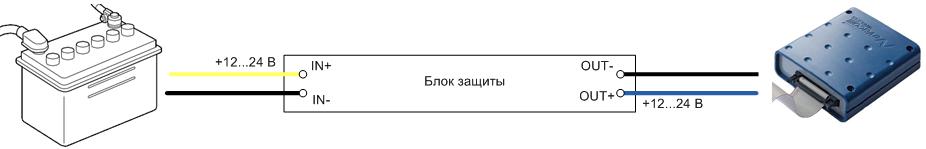

Схема подключения блока защиты


Блок защиты фильтрует помехи наносекундной и микросекундной длительности и отключает выходное напряжение при превышении уровня входного напряжения 32 В. Таким образом, на выходе устройства защиты в случае выхода из строя реле-регулятора выходное напряжение будет близко к 0 В. Этим описываемое устройство отличается от большинства присутствующих на рынке устройств защиты, выполняющих функцию стабилизаторов-ограничителей выходного напряжения. В результате блок защиты не нагревается при перенапряжении на входе, не генерирует помех и не выходит из строя – в то время как устройства защиты иных производителей либо перегреваются и выходят из строя (линейные ограничители-стабилизаторы), либо генерируют мощные помехи (импульсные ограничители-стабилизаторы) и тоже через некоторое время выходят из строя.

Технические характеристики

Входное напряжение допустимое (неразрушающее значение) от -250 В до +250 В
Входное напряжение (пропускаемое на прибор) от +8 В до +32 В
Рабочий ток, пропускаемый на прибор до 0,8 А
Размеры (с учётом защитной оболочки) 115х14х18 мм
Длина проводов для подключения, мм 100
Вес с проводами, г 18
