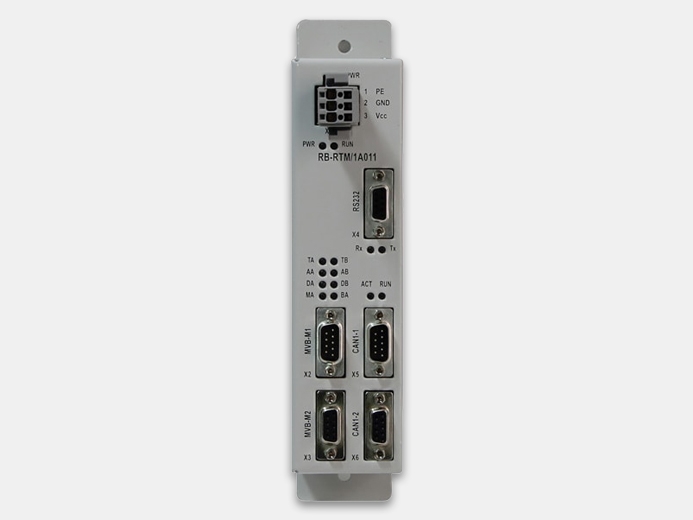

MVB конвертер
MVB конвертеры способствуют преобразованию различных линий связи в линию MVB. Преобразователи могут быть использованы для подключения устройств к линиям связи Ethernet или CAN к линии MVB.

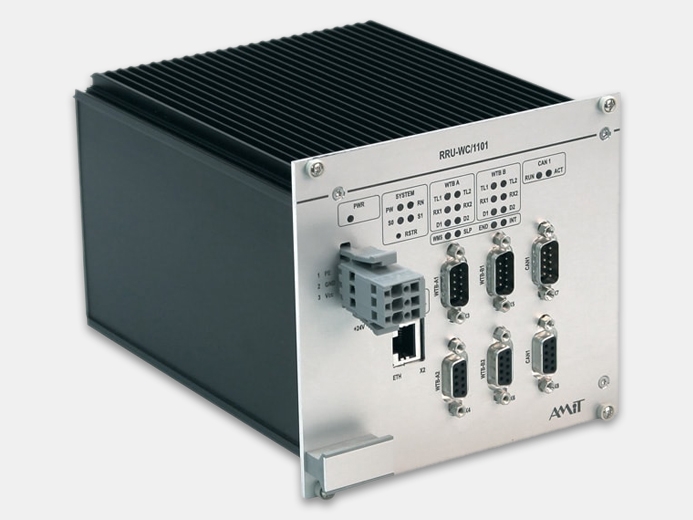

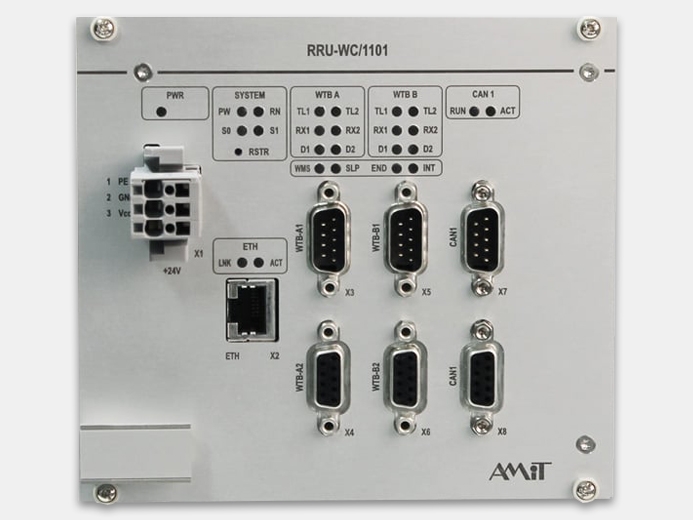

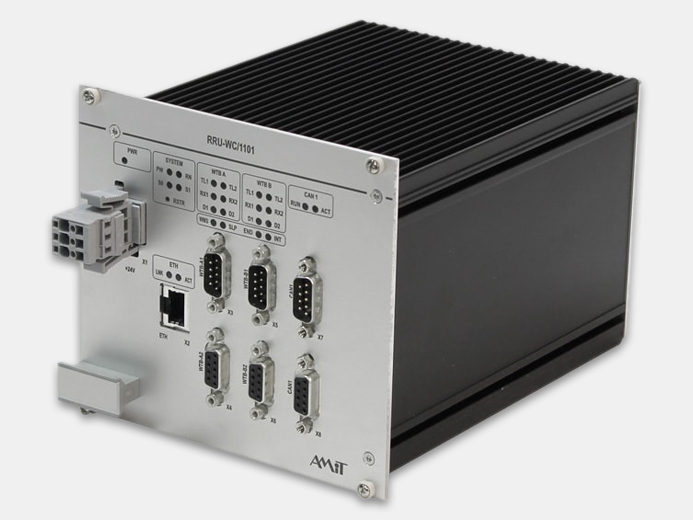

WTB шлюз
Производитель: AMiT
WTB шлюз является фундаментальным элементом связи между составами в рамках коммуникационной сети поезда (TCN) и обеспечивает взаимодействие между ними в строгом соответствии со стандартом IEC61375-1 и нормой UIC 556.WTB шлюз является фундаментальным элементом связи между составами в рамках коммуникационной сети поезда (TCN), обеспечивает взаимодействие между ними в строгом соответствии со стандартом IEC61375-1 и нормой UIC 556.
WTB-шлюзы от AMiT - это прочные и термостойкие устройства, которые отвечают всем требованиям к работе в подвижном составе.
Доступные модели
WTB-шлюзы от AMiT - это прочные и термостойкие устройства, которые отвечают всем требованиям к работе в подвижном составе.
- Возможна доработка опций в соответствии с пожеланиями заказчика
- Настраиваемое пользователем устройство
- Простое обновление и настройка.
- Компактная и модульная версии
- WTB шлюз с одновременным подключением до 3-х типов интерфейсов
- WTB интерфейс (со сдвоенной линией)
- MVB интерфейс EMD/ESD (со сдвоенной линией)
- Последовательное соединение CAN
- Поддержка избыточности шлюза и источника питания в блоке (шасси)
- Широкий диапазон рабочих температур: -40°C...+70°C
- Широкий диапазон напряжений питания от 24 В до 110 В постоянного тока
- Сертифицирован в соответствии с нормами UIC 556
- Полное соответствие EN 50155 (СТ РК МЭК 60571-2007).
|
WTB-интерфейс |
1х избыточная линия |
|
Коннектор |
4х D-sub DE-9 |
|
Ethernet |
1х 10/100 Мбит/с |
|
Коннектор |
M12, D-coded |
|
MVB интерфейс |
1х избыточная линия |
|
Тип |
EMD |
|
Коннектор |
2х D-sub DE-9 |
|
CAN интерфейс |
1х |
|
Скорость соединения |
до 1 Мбит/с |
|
Коннектор |
2х (D-Sub DE-9, units concatenation) |
|
Исполнение |
компактное: крепление на панель |
|
Защита корпуса |
IP20 |
|
Диапазон рабочих температур |
-40°C...+70°C |
|
Питание, В постоянного тока |
24/48/72/110 (-30%...+25%) |
|
Средства разработчика |
WTB Bus Analyzer |
|
Стандарты |
EN 50155, EN 50121-3-2, EN 61373, EN 60068-2-1, EN 60068-2-2, |
Доступные модели
|
Компактное исполнение |
Ethernet |
CAN |
MVB класс 5 |
|
RRU-WE/1001 |
|
||
|
RRU-WEM/1151 |
|
|
|
|
RRU-WEC/1101 |
|
1х |
|
|
RRR-WTB/C |
|
2х |
|
|
Модульное исполнение |
Ethernet |
CAN |
MVB класс 5 |
|
RV-WE/1000 |
|
||
|
RV-WEM/1150 |
|
|
|
|
RV-WEC/1100 |
|
1х |
