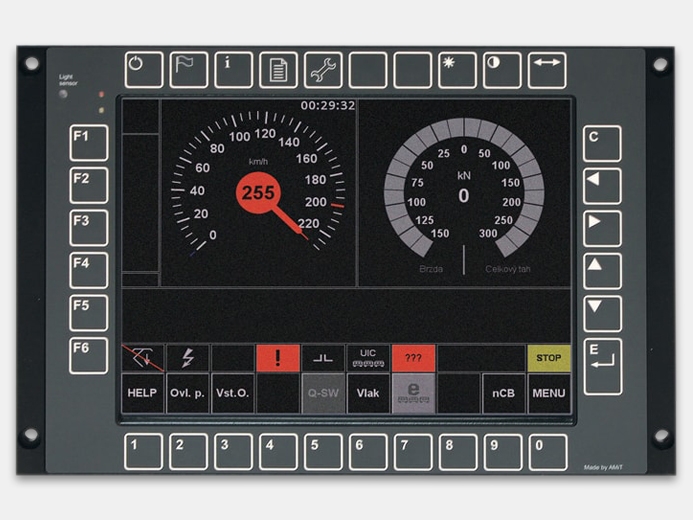

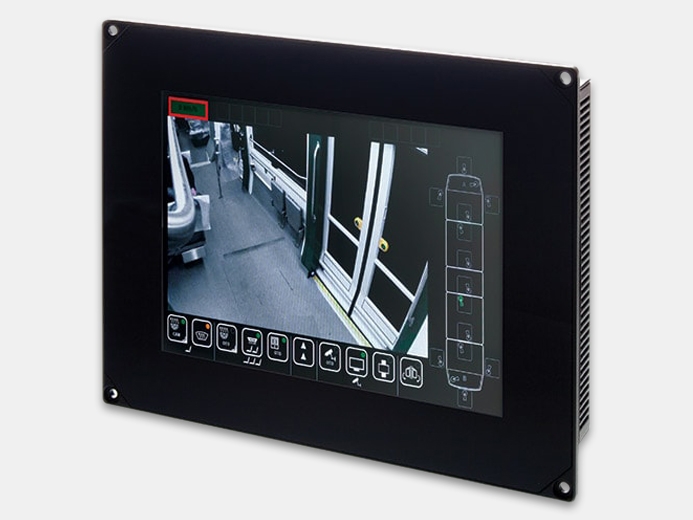

Панельный компьютер HMI
Производитель: AMiT

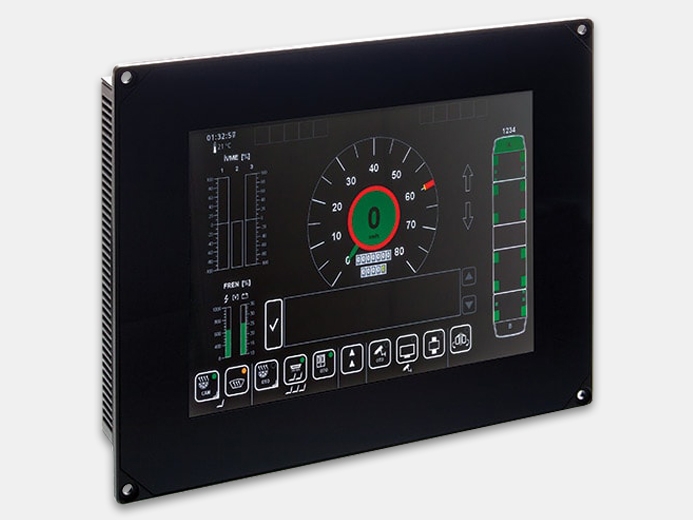

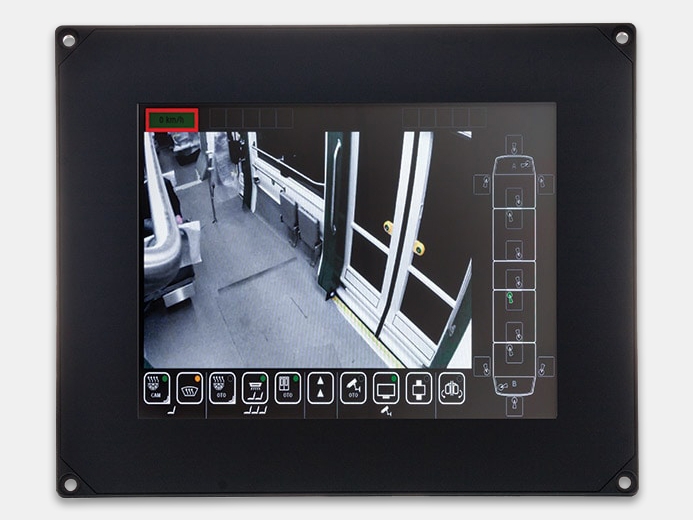

Панельные компьютеры серии AWxxx на базе ПК предназначены не только для применения на подвижных составах (HMI, управление, диагностика, связь), но и там, где существуют экстремальные условия эксплуатации.Благодаря широкому спектру вариантов моделей панельный компьютер настраивается под требования проекта индивидуально.
Панельные компьютеры серии AWxxx на базе ПК предназначены не только для применения на подвижных составах (HMI, управление, диагностика, связь), но и там, где существуют экстремальные условия эксплуатации.
Благодаря широкому спектру вариантов моделей панельный компьютер настраивается под требования проекта индивидуально.
Отличительные особенности
Технические характеристики и товарная линейка
Благодаря широкому спектру вариантов моделей панельный компьютер настраивается под требования проекта индивидуально.
Отличительные особенности
- Предназначен для эксплуатации в экстремальных климатических условиях
- Водонепроницаемое исполнение
- Сенсорный дисплей с отличным качеством изображения
- Широкий спектр каналов соединения и настраиваемых интерфейсов связи
- Опционально: пользовательские ключи и меток клавиш
- Решение без движущихся частей (вентилятор, жесткий диск и т. д.)
- Внутренняя проверка критических температур
- Широкий диапазон рабочих температур от -40°C...+70°C
- Конструкция в соответствии с EN50155.
Модель |
AW2BH003B |
AW2BH004B | AW2BH005B |
Процессор |
Intel ATOM E3845 Quad-Core, 4х 1.91 ГГц, 4 ГБ RAM |
Intel ATOM E3845 Quad-Core, 4х 1.91 ГГц, 4 ГБ RAM |
Intel ATOM E3845 Quad-Core, 4х 1.91 ГГц, 4 ГБ RAM |
CFAST/mSATA | mSATA 4ГБ SLC, 140 TBW | CFAST 8ГБ SLC | mSATA 8ГБ SLC, 320 TBW |
Дисплей | TFT 10.4“, 1024 × 768 | TFT 10.4“, 1024 × 768 | TFT 10.4“, 1024 × 768 |
Сенсорный дисплей | Ёмкостный | Резистивный | Ёмкостный |

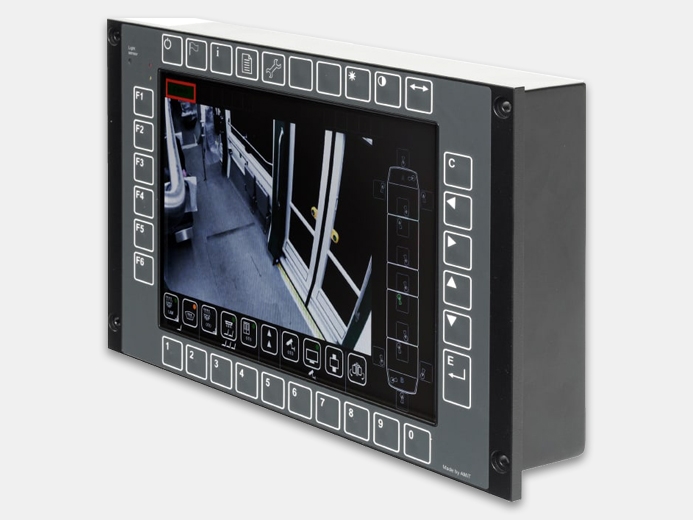

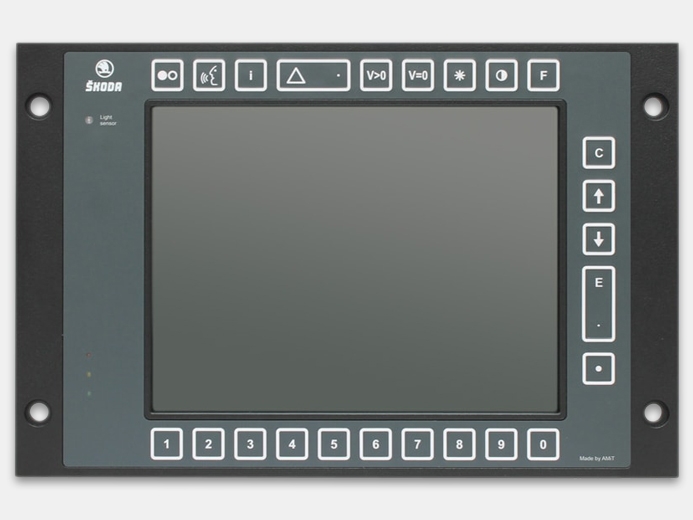

Клавиатура | 32 кнопки, совместимость UIC612-01 | 26 кнопки | 26 кнопки |
USB |
1х USB 2.0 M12-5pin A-coded, 2х USB 2.0 type A |
1х USB 2.0 M12-5pin A-coded, 2х USB 2.0 type A |
1х USB 2.0 M12-5pin A-coded, 2х USB 2.0 тип A |
Аудио | 1х Stereo Audio выход | 1х Stereo Audio выход | 1х Stereo Audio выход |
Ethernet интерфейс | 2х 100 Mbps / M12-4pin D-coded | 2х 100 Mbps / M12-4pin D-coded | 2х 100 Mbps/M12-4pin D-coded |
RS232 | 1х безt GO | 1х без GO | 1х без GO |
RS485/RS422 | 2х RS485/RS422 с GO | 2х RS485/RS422 с GO | 2х RS485/RS422 с GO |
CAN | 2х CAN с GO | 2х CAN с GO | 2х CAN с GO |
Цифровые входы | – | – | 2х цифровых входа 24/36 В постоянного тока |
GSM | – | – | – |
GPS | – | – | – |
Wi-Fi | – | – | – |
Питание, В постоянного тока | 16.8...50.4 |
16.8...50.4 |
16.8...50.4 |
Размеры, мм |
Согласно UIC612-01, 310 х 214 х 105 |
345 х 227 х 105 | 345 х 227 х 105 |
Диапазон рабочих температур | -30°C...+70°C |
-30°C...+70°C |
-30°C...+70°C |
Защита |
Передняя панель IP65 Задняя панель IP20 |
Передняя панель IP65 Задняя панель IP20 |
Передняя панель IP65 Задняя панель IP20 |
Технические характеристики и товарная линейка

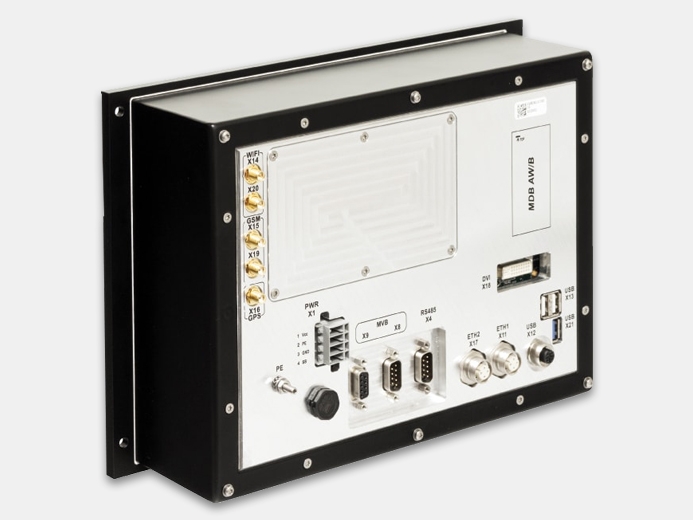

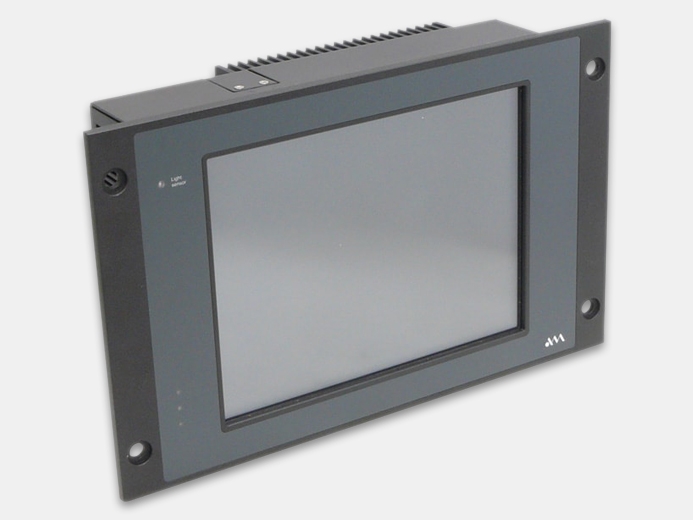

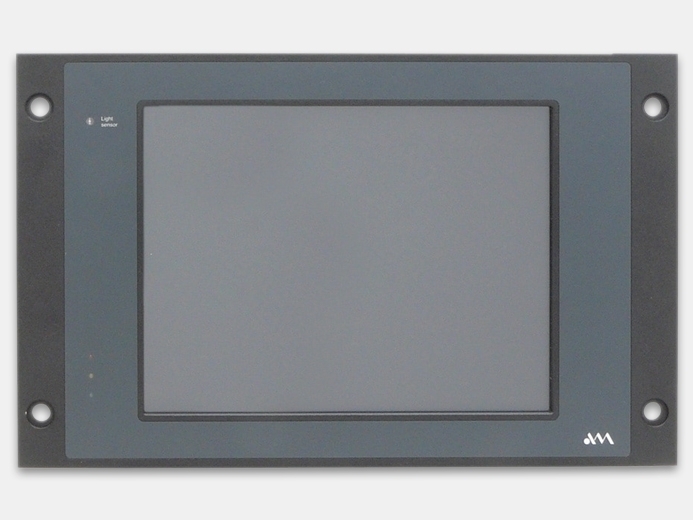

Модель | APBDA0L023K0BA | APBDA0L042K0BA | AWBDA0LK4AK0NA | APB1A0L103K0NA |
Процессор |
Intel ATOM E3815 Single-Core, 1.46 ГГц, 2 ГБ RAM, 4 GB Flash |
Intel ATOM E3815 Single-Core, 1.46 ГГц, 2 ГБ RAM, 4 ГБ Flash |
Intel ATOM E3815 Single-Core, 1.46 ГГц, 2 ГБ RAM, 4 ГБ Flash |
Intel ATOM E3815 Single-Core, 1.46 ГГц, 2 ГБ RAM, 4 ГБ eMMC |
CFAST/mSATA | – | – | – | – |
Дисплей | TFT 10.4“, 1024 х 768 | TFT 10.4“, 1024 х 768 | TFT 10.4“, 1024 х 768 | TFT 10.4“, 1024 х 768 |
Сенсорный дисплей |
Резистивный |
Резистивный |
Резистивный |
– |
Клавиатура | – | – | – | – |
USB | 2х USB 2.0 тип A |
2х USB 2.0 тип A |
2х USB 2.0 тип A |
2х USB 2.0 тип A |
Аудио | – | – | 1 × Stereo Audio Output | – |
Ethernet интерфейс | 1х 100 Mbps / M12-4pin D-coded | 1х 100 Mbps / M12-4pin D-coded | 1х 100 Mbps / M12-4pin D-coded | 1х 100 Mbps / M12-4pin D-coded |
RS232 | – | – | – | – |
RS485/RS422 | – | – | – | – |
CAN | – | – | – | – |
Цифровые входы | – | – | – | – |
GSM | – | – | 1х GPRS/LTE модем | – |
GPS | – | – | 1х GPS | – |
Wi-Fi | – | – | 1х 802.11ac, 2х2 MIMO | – |
Питание, В постоянного тока |
16.8...50.4 |
16.8...50.4 |
16.8...50.4 |
16.8...50.4 |
Размеры, мм | 345 х 217 х 105 | 310 х 214 х 116 | 345 х 217 х 95 | 345 х 217 х 116 |
Диапазон рабочих температур |
-30°C...+70°C |
-30°C...+70°C |
-30°C...+70°C |
-30°C...+70°C |
Защита корпуса |
Передняя панель IP65 Задняя панель IP20 |
Передняя панель IP65 Задняя панель IP20 |
Передняя панель IP65 Задняя панель IP20 |
Передняя панель IP65 Задняя панель IP20 |
