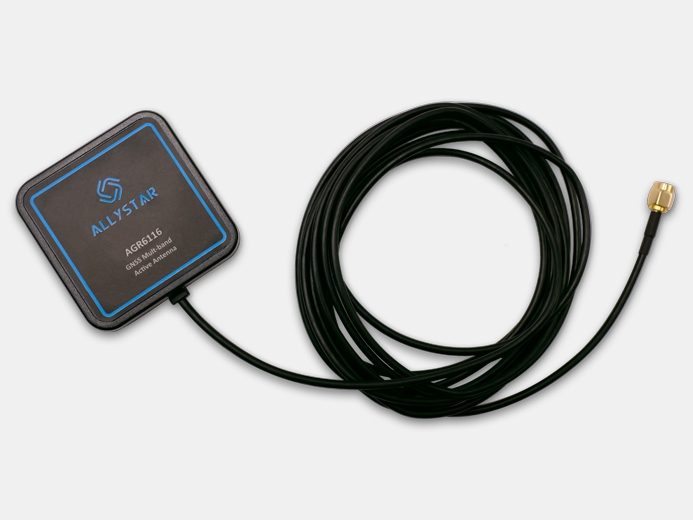

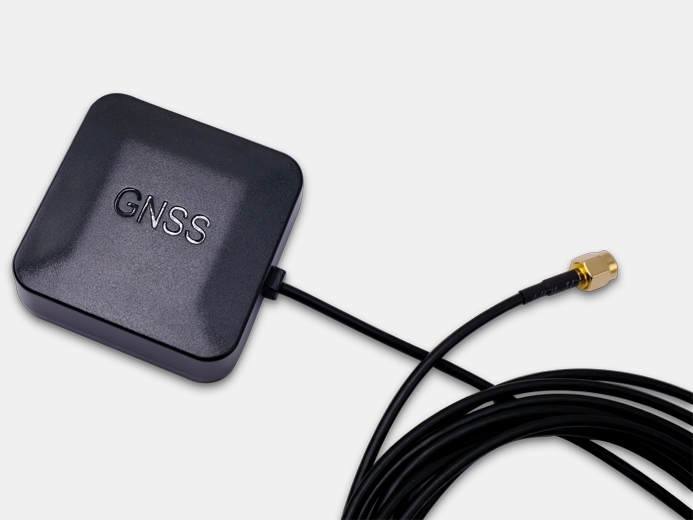

GNSS антенна AGR6116 (в корпусе)

Производитель: Allystar

AGR6116 - двухдиапазонная GNSS антенна в корпусе. Диапазоны: L1 + L5.
Активная GNSS-антенна AGR6116 выполнена в компактном корпусе и является важной частью обеспечения работы GNSS-приёмника. Выбор правильной антенны чрезвычайно важен, поскольку антенны являются основным связующим компонентом между GNSS-системой и пользовательским оборудованием. С учётом того, что сигналы, принимаемые со спутника GNSS - слабые и поступают с любого направления, то очевидно, что выбор правильной антенны является обязательным. Высококачественная и правильно подобранная антенна максимально повысит точность позиционирования GNSS-приёмника.

Активная антенна AGR6116 выполнена на базе уникальной технологии Allystar, которая обеспечивает работу двухдиапазонной GNSS системы. AGR6116 работает на частотных диапазонах GPS L1, BeiDou B1 и GPS L5.

Для повышения чувствительности GNSS и коэффициента шума сигнала AGR6116 имеет схему LNA + Dual SAW + PD + LNA, которая обеспечивает отличный коэффициент шума и высокое постоянное усиление по всей полосе частот.

Активная антенна AGR6116 благодаря своему низкому энергопотреблению и поддержке двух диапазонов, хорошо подходит для применения в трекерах, навигационных устройствах и беспилотных транспортных средствах.

Особенности
  • Один вход
  • Низкий AR
  • Поддержка двух диапазонов
  • Мультидиапазонный приём GNSS
  • Коэффициент усиления LNA: 28 дБ (тип.)
  • Фильтр SAW с высоким коэффициентом подавления
  • Низкий коэффициент шума ≤2 дБ.

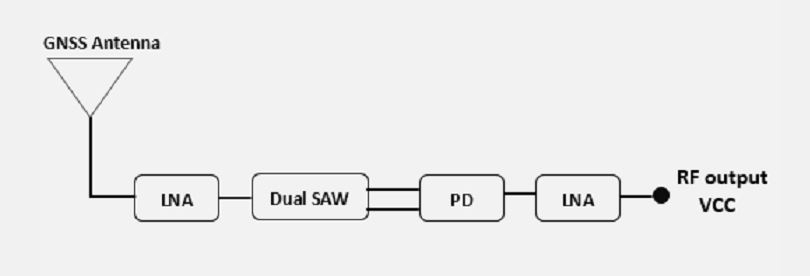

Блок-схема GNSS-антенны AGR6116

Блок-схема GNSS-антенны AGR6116

Технические характеристики
Поддерживаемые спутниковые системы GPS: L1, L1C, L5C
BDS:  B1I, B1C, B2a
Galileo E1, E5a
QZSS: L5
IRNSS: S-L5
Архитектура антенны    One pin feed
Поляризация    RHCP
Соотношение оси   Макс.: 3.0 дБ при 0
Пиковое усиление антенны    2.68 дБи для высокочастотного диапазона (с заземлением 35 х 35 мм)
1.98 дБи для низкочастотного диапазона (с заземлением 35 х 35 мм)
LNA усиление 28 дБ (тип.) на всём рабочем диапазоне при 3.3 В
Коэффициент шума    ≤2 дБ
Выходной КСВ    <2.5
Выходное сопротивление, Ом    50
Внеполосное отклонение    Высокая частота: In-band ±50 МГц>30 дБ
Низкая частота: In-band ±50 МГц>30 дБ
Питание, В    2.5...5.5/3.3 (тип.)
Энергопотребление 15 мА при 3.3 В
ESD-защита  10 кВ - воздушный разряд
4 кВ - контакт
Диапазон рабочих температур    -40°С...+85°С
Размеры антенны, мм    25 x 25 x 4 (верхний диапазон)
35 x 35 x 4 (нижний диапазон)
Габариты, мм    56,7 х 56,7 х 21
Напряжение питания, В
2,5...5,5
Рабочая температура
-40°C...+85°C
