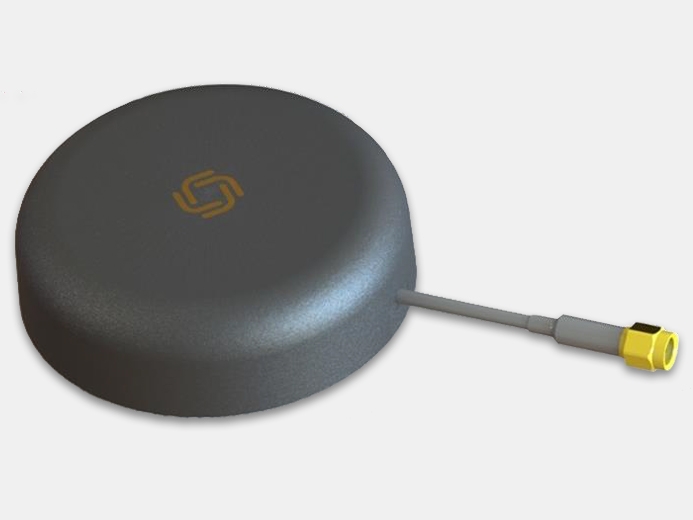

GNSS антенна AGR6303 (в корпусе)

Производитель: Allystar

AGR6303 - мультисистемная двухдиапазонная GNSS антенна на магнитном основании. Выполнена в корпусе со степенью защиты оболочки IP67.

Поддерживает спутниковые группировки: GPS, BDS, Galileo, ГЛОНАСС, IRNSS и QZSS.

Кабель: RG174, длина 3 м, SMA (m).
Развитие высокоточной навигации требует, чтобы оборудование поддерживало мультисистемный приём спутников. Выбор правильной антенны чрезвычайно важен, поскольку антенны являются основным приёмным звеном между спутниками и пользовательским оборудованием, особенно в многодиапазонных системах.

Активная антенна ALLYSTAR AGR6303 разработана по уникальной технологии, одновременно поддерживающей системы GPS, BDS, Galileo, ГЛОНАСС, IRNSS и QZSS.

Антенна AGR6303 отличается стабильным качеством сигнала и высоким коэффициентом шумоподавления.

Антенна выполнена в компактном водонепроницаемом корпусе промышленного класса с магнитным основанием. Благодаря магнитному креплению, антенну можно установить практически в любом месте, что обеспечивает множество вариантов применений.

Блок-диаграмма антенны AGR6303 Allystar

Особенности
  • Мультидиапазонный приём GNSS
  • Усиление LNA: 30 дБ (типовое)
  • Превосходная внеполосная режекция
  • Низкий коэффициент шума: 1,6 дБ
  • Степень защиты оболочки: IP67
  • Отличное соотношение осей: по всей полосе пропускания
  • Крепление на магнит
  • Широкая диаграмма направленности 3 дБ.
Технические характеристики
Поддерживаемые спутниковые системы GPS: L1, L1C, L5C
BDS: B1I, B1C, B2a
Galileo E1, E5a
ГЛОНАСС: L1
QZSS: L5
IRNSS: S-L5
Архитектура антенны    Stack four feed
Поляризация    RHCP
Соотношение оси   <2 дБ
Пиковое усиление антенны    0...2 дБи для высокочастотного диапазона (с заземлением 100 х 100 мм)
3...5 дБи для низкочастотного диапазона (с заземлением 100 х 100 мм)
Диаграмма направленности 3 дБ    122° в X-Z плоскости для высоких частот
122° в Y-Z плоскости для низких частот
100° в X-Z плоскости для высоких частот
104° в Y-Z плоскости для низких частот
LNA усиление 30 дБ (тип.) на всём рабочем диапазоне при 3.3 В
Коэффициент шума    ≤2 дБ
Выходной КСВ    <2
Выходное сопротивление, Ом    50
Внеполосное отклонение    Высокая частота: In-band ±80 МГц>35 дБ
Низкая частота: In-band ±80 МГц>35 дБ
Питание, В    2.5...5.5/3.3 (тип.)
Энергопотребление 22 мА при 3.3 В
ESD-защита  10 кВ - воздушный разряд
4 кВ - контакт
Диапазон рабочих температур    -40°...+85°
Степень защиты оболочки IP67
Крепление  магнитное основание
Кабель  RG174 3 м SMA (M) 180° (под заказ)
Размеры антенны, мм    41 x 41 x 4 (верхний диапазон)
47 x 47 x 7 (нижний диапазон)
Габариты, мм    Диаметр: 79
Высота: 24

Напряжение питания, В
2,5...5,5
Габариты, мм
Диаметр: 79; высота: 24
Рабочая температура
-40°C...+85°C
Тип антенного разъёма
SMA
