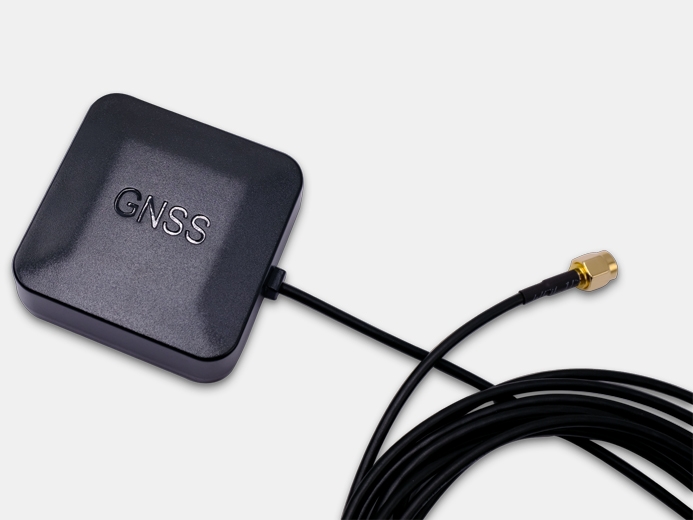

GNSS антенна AGR6301 (в корпусе)
Производитель: Allystar
AGR6301 - активная ГНСС-антенна от Allystar, профессионального уровня, работает в частотных диапазонах GPS L1, BeiDou B1, ГЛОНАСС L1, Galileo E1Выполнена в корпусе с магнитным основанием и степенью защиты оболочки IP67.
Поддерживает спутниковые группировки: GPS, BeiDou, ГЛОНАСС, Galileo.
Кабель: RG174, длина 3 м, SMA (m).
Развитие высокоточной навигации требует, чтобы оборудование поддерживало мультисистемный приём спутников. Выбор правильной антенны чрезвычайно важен, поскольку антенны являются основным приёмным звеном между спутниками и пользовательским оборудованием, особенно в многодиапазонных системах.
Активная антенна ALLYSTAR AGR6301 разработана по уникальной технологии, одновременно поддерживающей системы GPS, BDS, Galileo, ГЛОНАСС.
Антенна AGR6301 отличается стабильным сигналом и высоким коэффициентом шумоподавления.
Антенна выполнена в компактном водонепроницаемом корпусе промышленного класса с магнитным основанием. Благодаря магнитному креплению, антенну можно установить практически в любом месте, что обеспечивает множество вариантов применений.

Особенности
Активная антенна ALLYSTAR AGR6301 разработана по уникальной технологии, одновременно поддерживающей системы GPS, BDS, Galileo, ГЛОНАСС.
Антенна AGR6301 отличается стабильным сигналом и высоким коэффициентом шумоподавления.
Антенна выполнена в компактном водонепроницаемом корпусе промышленного класса с магнитным основанием. Благодаря магнитному креплению, антенну можно установить практически в любом месте, что обеспечивает множество вариантов применений.

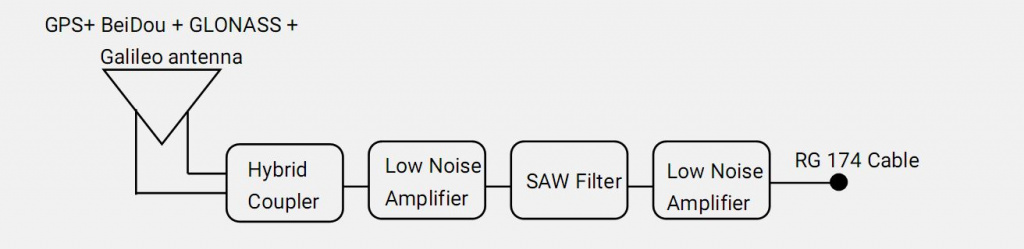

Блок-диаграмма AGR6301
Особенности
- Усиление LNA: 25 дБ (типовое)
- Превосходная внеполосная режекция
- Низкий коэффициент шума
- Защита от влаги: IP67
- Отличное соотношение осей: по всей полосе пропускания
- Крепление на магнит
- Антенна с двойным фидером (ширина луча 3 дБ)
- Поддержка GPS L1, BeiDou B1, ГЛОНАСС L1 и Galileo E1
- Поддержка 1 диапазона RTK/RTD
- Поддержка Allystar HD9301/HD8020/HD8021/HD8040/HD8041.
- Напряжение питания, В
- 3,0...5,0
- ESD-защита
- Да
- Поддерживаемые спутниковые системы
- GPS: L1; BeiDou: B1I/B1C; ГЛОНАСС: L1; Galileo: E1; QZSS: L1
- Габариты, мм
- 56,5 x 56,5 x 21
- Выходное сопротивление, Ом
- 50
- Коэффициент шума
- менее 2 дБ
- LNA усиление
- 25 дБ (тип.) на всём рабочем диапазоне при 3.3 В
- Диаграмма направленности
- XZ plan 95° на поддерживаемой частоте; YZ plan 85° на поддерживаемой частоте
- Пиковое усиление антенны
- 4.8 дБи для BeiDou (with 100x100mm GND); 3.8 дБи для GPS/Galileo (with 100x100mm GND); 5 дБи для ГЛОНАСС (with 100x100mm GND)
- Соотношение оси
- менее 2 дБ
- Поляризация
- RHCP
- Архитектура антенны
- Stack four feed
- Внеполосное отклонение
- 1640 МГц (40 дБ)
- Энергопотребление
- 7.5 мА при 3.3 В
- Рабочая температура
- -40°C...+85°C
- Степень защиты оболочки по IP
- IP67
- Усиление
- 25 дБ (тип.) на всём рабочем диапазоне при 3.3 В
- КСВ
- менее 2,5
- Длина кабеля
- 3 м
- Тип крепления
- Магнит
- Тип антенного разъёма
- SMA
