GNSS антенна AGR6302 (в корпусе)
Производитель: Allystar
AGR6302 - L1/L2 мультисистемная двухдиапазонная GNSS антенна на магнитном основании. Выполнена в корпусе со степенью защиты оболочки IP67.Поддерживает спутниковые группировки: GPS, BDS, Galileo, ГЛОНАСС, IRNSS и QZSS.
Кабель: RG174, длина 3 м, SMA (m).
Развитие высокоточной навигации требует, чтобы оборудование поддерживало мультисистемный приём спутников. Выбор правильной антенны чрезвычайно важен, поскольку антенны являются основным приёмным звеном между спутниками и пользовательским оборудованием, особенно в многодиапазонных системах.
Активная антенна ALLYSTAR AGR6302 разработана по уникальной технологии, одновременно поддерживающей системы GPS, BDS, Galileo, ГЛОНАСС, IRNSS и QZSS.
Антенна AGR6302 отличается стабильным сигналом и высоким коэффициентом шумоподавления.
Антенна выполнена в компактном водонепроницаемом корпусе промышленного класса с магнитным основанием. Благодаря магнитному креплению, антенну можно установить практически в любом месте, что обеспечивает множество вариантов применений.

Особенности
Активная антенна ALLYSTAR AGR6302 разработана по уникальной технологии, одновременно поддерживающей системы GPS, BDS, Galileo, ГЛОНАСС, IRNSS и QZSS.
Антенна AGR6302 отличается стабильным сигналом и высоким коэффициентом шумоподавления.
Антенна выполнена в компактном водонепроницаемом корпусе промышленного класса с магнитным основанием. Благодаря магнитному креплению, антенну можно установить практически в любом месте, что обеспечивает множество вариантов применений.
Особенности
- Мультидиапазонный приём GNSS
- Усиление LNA: 30 дБ (типовое)
- Превосходная внеполосная режекция
- Низкий коэффициент шума: 1,6 дБ
- Степень защиты оболочки: IP67
- Отличное соотношение осей: по всей полосе пропускания
- Крепление на магнит
- Широкая диаграмма направленности 3 дБ.
- Напряжение питания, В
- 2,5...5,5
- ESD-защита
- Да
- Поддерживаемые спутниковые системы
- GPS: L1, L2C BDS: B1I, B1C, B2I; Galileo: E1, E5b; ГЛОНАСС: L1; QZSS: L1-C, L2C
- Габариты, мм
- Диаметр: 79; высота: 24
- Выходное сопротивление, Ом
- 50
- Коэффициент шума
- менее 2 дБ
- LNA усиление
- 30 дБ (тип.) на всём рабочем диапазоне при 3.3 В
- Диаграмма направленности
- 122° в X-Z плоскости для высоких частот; 122° в Y-Z плоскости для низких частот; 100° в X-Z плоскости для высоких частот; 104° в Y-Z плоскости для низких частот
- Пиковое усиление антенны
- 0...2 дБи для высокочастотного диапазона (с заземлением 100 х 100 мм); 3...5 дБи для низкочастотного диапазона (с заземлением 100 х 100 мм)
- Соотношение оси
- менее 2 дБ
- Поляризация
- RHCP

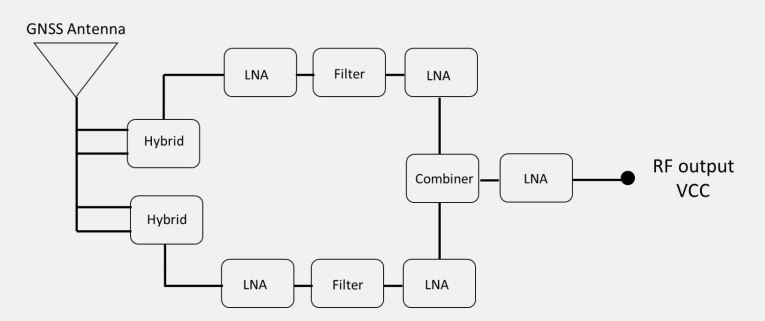

- Архитектура антенны
- Stack four feed
- Внеполосное отклонение
- Высокая частота: In-band ±80 МГц>35 дБ; низкая частота: In-band ±80 МГц>35 дБ
- Энергопотребление
- 22 мА при 3.3 В
- Рабочая температура
- -40°C...+85°C
- Степень защиты оболочки по IP
- IP67
- КСВ
- менее 2
- Длина кабеля
- 3 м
- Тип крепления
- Магнит
- Тип антенного разъёма
- SMA
