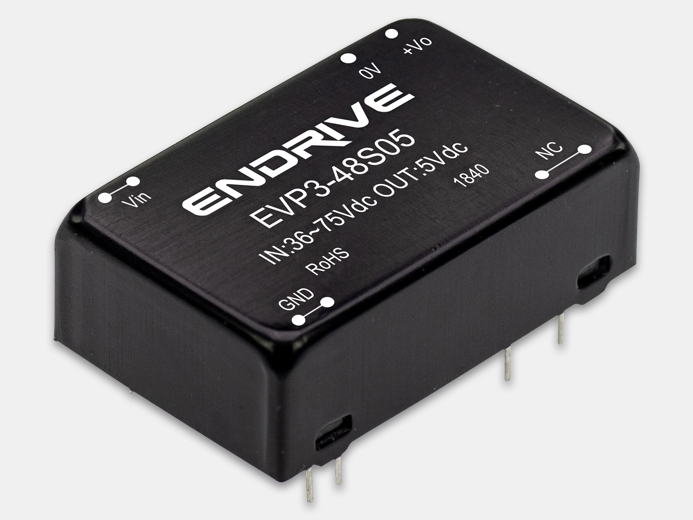

EVP3 серия (DC/DC-конвертер, 3 Вт)

Модель

Диапазон входного питания

Выходное питание/ток Vo/Io

Эффективность (тип.)

EVP3-05S05

4.5 – 9 VDC

5V / 600mA

72%

EVP3-05S12

4.5 – 9 VDC

12V / 250mA

78%

EVP3-05S15

4.5 – 9 VDC

15V / 200mA

78%

EVP3-12S05

9 – 18 VDC

5V / 600mA

78%

EVP3-12S12

9 – 18 VDC

12V / 250mA

80%

EVP3-12S15

9 – 18 VDC

15V / 200mA

80%

EVP3-24S05

18 – 36 VDC

5V / 600mA

78%

EVP3-24S06

18 – 36 VDC

6V / 500mA

78%

EVP3-24S12

18 – 36 VDC

12V / 250mA

81%

EVP3-24S15

18 – 36 VDC

15V / 200mA

81%

EVP3-48S05

36 – 72 VDC

5V / 600mA

76%

EVP3-48S12

36 – 72 VDC

12V / 250mA

80%

EVP3-48S15

36 – 72 VDC

15V / 200mA

80%

EVP3-05D05

4.5 – 9 VDC

±5V / ±300mA

72%

EVP3-05D12

4.5 – 9 VDC

±12V / ±125mA

78%

EVP3-05D15

4.5 – 9 VDC

±15V / ±100mA

78%

EVP3-12D05

9 – 18 VDC

±5V / ±300mA

78%

EVP3-12D12

9 – 18 VDC

±12V / ±125mA

80%

EVP3-12D15

9 – 18 VDC

±15V / ±100mA

80%

EVP3-24D05

18 – 36 VDC

±5V / ±300mA

78%

EVP3-24D12

18 – 36 VDC

±12V / ±125mA

81%

EVP3-24D15

18 – 36 VDC

±15V / ±100mA

81%

*EVP3-48D05

36 – 72 VDC

±5V / ±300mA

76%

*EVP3-48D12

36 – 72 VDC

±12V / ±125mA

80%

*EVP3-48D15

36 – 72 VDC

±15V / ±100mA

80%

Примечания:

1. Модели с * находятся в разработке
2. Если вам требуются устройства с другими характеристиками, пожалуйста, свяжитесь с нами

Параметр

Условия тестирования

Мин.

Тип.

Макс.

Единицы
измерения

Точность выходного напряжения

Диапазон входного питания, 100% нагрузка (основная)

±1

±2

%

Регулировка нагрузки

10% -100% нагрузка (основная)

±0.5

±0.75

Регулировка напряжения

Диапазон входного питания

±0.2

±0.5

Защита от короткого замыкания на выходе

Непрерывное, самовосстановление

Вибрация и шум

Номинальная входная полная нагрузка, полоса 20 МГц

20

50

mVp-p

Частота переключения

Полная нагрузка диапазона входного напряжения

120-300 (PFM)

KHz

Температурный коэффициент

Номинальное входное напряжение 100% нагрузки, -40°С...+85°С

±0.03

%/℃

Хранение при влажности до

95

%

Диапазон рабочих температур

Безопасная рабочая зона устройства

-40

85

℃

Температура хранения

-50

125

Повышение температуры корпуса при работе

Номинальное входное напряжение 100% нагрузки

10

Температура сопротивления пайки контактов

Место припоя находится на расстоянии 1,5 мм от края корпуса в течение 10 секунд

300

Прочность изоляции

Тест 1 минута, ток утечки <0,5 мА

1500

VDC

Изоляционное сопротивление

Напряжение изоляции 500 В постоянного тока

1000

MΩ

Метод охлаждения

Естественное охлаждение воздухом

Материал корпуса

Металлический корпус

MTBF

MIL-HDBK-217F@25℃

100

×104hrs

Вес

13

г

Примечание:

1. Если не указано иное, данные, перечисленные выше, соответствуют всем испытаниям при условии TA = 25 ℃, влажности <75%;
2. Также доступны другие спецификации входных и выходных данных, пожалуйста, свяжитесь с нашей компанией для получения подробной информации

Применение

Один выход

Два выхода

Обратите внимание при эксплуатации:

1. Требования к входной мощности.
   Входной терминал продукта должен быть подключен к источнику напряжения с низким сопротивлением. Если полное сопротивление источника напряжения слишком велико или линия соединения между источником напряжения и входной клеммой изделия слишком длинная, изделие будет нестабильным. Подключение конденсатора с низким ESR к входному контакту устройства (как можно ближе к входному контакту продукта) может эффективно решить эту проблему. Например, входной продукт 24 В может быть подключен к конденсатору 22 мкФ.
2. Снижение пульсации на выходе.
   Если требуется дальнейшее снижение пульсаций на выходе, к выходному концу можно параллельно подключить подходящий конденсатор фильтра или сеть фильтров «LC». Но следует отметить, что внешняя емкость выходного терминала не может быть слишком большой, иначе это может вызвать проблемы с запуском, поэтому, пожалуйста, обратитесь к требованиям к максимальной выходной емкостной нагрузке продукта для получения подробной информации. Полоса пропускания сети фильтров «LC» должна быть далеко от рабочего диапазона частот изделия. Как правило, конденсатор фильтра с низким ESR может быть подключен к выходному концу, чтобы удовлетворить требованиям, которые обычно составляют Co = 100 мкФ.
3. Входной ток.
   Если входное напряжение нестабильно, убедитесь, что диапазон колебаний выходного напряжения соответствует входным требованиям продукта; выходной ток входного источника питания должен быть достаточным для выдерживания мгновенного пускового тока продукта Ip, обычно: Ip = 2-4 * Iin-max.
4. Устройство нельзя использовать в параллельном режиме или в горячем режиме.

Размеры и распиновка

Единицы измерения: мм
Общие допуски: ± 0,5 мм
