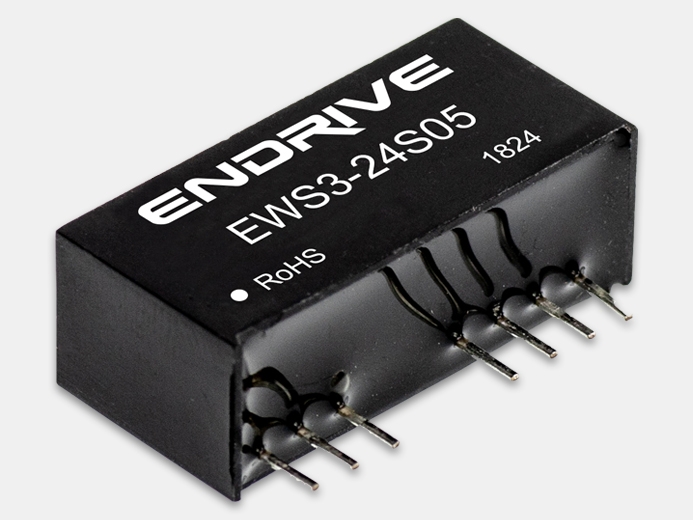

EVP3 серия (DC/DC-конвертер, 3 Вт)

Производитель: Endrive

Серия EVS3 DC/DC-конвертеров, 3 Вт, широкий диапазон входного питания, изолированный и регулируемый выход

Серия EVS3 широко используется для электропитания в таких сферах, как беспроводные сети, телекоммуникации/передача данных, энергосистемы, промышленные системы управления, измерительные приборы, интеллектуальное управление и т. п. Устройства серии EVS3 выполнены в компактных размерах и имеют модульную архитектуру, что повышает их надёжность.

Особенности
  • Широкий диапазон входного питания: 2:1 (4.5-9V, 9-18V, 18-36V и т. п.)
  • Широкий диапазон температур: -40°С...+85°С
  • Защита от короткого замыкания (самовосстановление)
  • Металлический DIP корпус
  • Напряжение изоляции 1,5 кВ постоянного тока
  • Соответствует RoHS.
Технические характеристики и руководство по выбору

Модель

Диапазон входного питания

Выходное питание/ток Vo/Io

Эффективность (тип.)

EVS3-05S05

4.5 – 9 VDC

5V / 600mA

72%

EVS3-05S12

4.5 – 9 VDC

12V / 250mA

78%

EVS3-05S15

4.5 – 9 VDC

15V / 200mA

78%

EVS3-05S24

4.5 – 9 VDC

24V / 125mA

77%

EVS3-12S05

9 – 18 VDC

5V / 600mA

78%

EVS3-12S12

9 – 18 VDC

12V / 250mA

80%

EVS3-12S15

9 – 18 VDC

15V / 200mA

80%

EVS3-24S05

18 – 36 VDC

5V / 600mA

78%

EVS3-24S12

18 – 36 VDC

12V / 250mA

81%

EVS3-24S15

18 – 36 VDC

15V / 200mA

81%

EVS3-24S24

18 – 36 VDC

24V / 125mA

80%

EVS3-48S03

36 – 72 VDC

3.3V / 758mA

75%

EVS3-48S05

36 – 72 VDC

5V / 600mA

76%

EVS3-48S12

36 – 72 VDC

12V / 250mA

80%

EVS3-48S15

36 – 72 VDC

15V / 200mA

80%

EVS3-48S24

36 – 72 VDC

24V / 125mA

78%

*EVS3-05D05

4.5 – 9 VDC

±5V / ±300mA

72%

*EVS3-05D12

4.5 – 9 VDC

±12V / ±125mA

78%

*EVS3-05D15

4.5 – 9 VDC

±15V / ±100mA

78%

EVS3-12D05

9 – 18 VDC

±5V / ±300mA

78%

EVS3-12D12

9 – 18 VDC

±12V / ±125mA

80%

EVS3-12D15

9 – 18 VDC

±15V / ±100mA

80%

EVS3-24D05

18 – 36 VDC

±5V / ±300mA

78%

EVS3-24D12

18 – 36 VDC

±12V / ±125mA

81%

EVS3-24D15

18 – 36 VDC

±15V / ±100mA

81%

EVS3-48D05

36 – 72 VDC

±5V / ±300mA

76%

EVS3-48D12

36 – 72 VDC

±12V / ±125mA

80%

EVS3-48D15

36 – 72 VDC

±15V / ±100mA

80%

Примечание:

  1. Модели с * находятся в разработке.
  2. Если вам требуются другие характеристики, пожалуйста, свяжитесь с нами.

Параметр

Условия тестирования

Мин.

Тип.

Макс.

Единицы
измерения

Точность выходного напряжения

Диапазон входного питания, 100% нагрузка (основная)


±1

±2

%

Регулировка нагрузки

10% -100% нагрузка (основная)


±0.5

±0.75


Регулировка напряжения

Диапазон входного питания


±0.2

±0.5


Защита от короткого замыкания на выходе

Непрерывное, самовосстановление

Вибрация и шум

Номинальная входная полная нагрузка, полоса 20 МГц


20

50

mVp-p

Частота переключения

Полная нагрузка диапазона входного напряжения

120-300 (PFM)

KHz

Температурный коэффициент

Номинальное входное напряжение 100% нагрузки, -40°С...+85°С



±0.03

%/℃

Хранение при влажности до




95

%

Диапазон рабочих температур

Безопасная рабочая зона устройства

-40


85

Температура хранения


-50


125


Повышение температуры корпуса при работе

Номинальное входное напряжение 100% нагрузки


10



Температура сопротивления пайки контактов

Место припоя находится на расстоянии 1,5 мм от края корпуса в течение 10 секунд



300


Прочность изоляции

Тест 1 минута, ток утечки <0,5 мА

1500



VDC

Изоляционное сопротивление

Напряжение изоляции 500 В постоянного тока

1000



Метод охлаждения

Естественное охлаждение воздухом

Материал корпуса

Огнеупорный и термостойкий пластик

MTBF

MIL-HDBK-217F@25℃

100



×104hrs

Вес



5


g

Примечание:

  1. Если не указано иное, данные, перечисленные выше, соответствуют всем испытаниям при условии TA = 25 ℃, влажности <75%;
  2. Также доступны другие спецификации входных и выходных данных, пожалуйста, свяжитесь с нашей компанией для получения подробной информации.

Применение

Один вход


Два выхода


Обратите внимание при эксплуатации:

  1. Требования к входной мощности.
    Входной терминал продукта должен быть подключен к источнику напряжения с низким сопротивлением. Если полное сопротивление источника напряжения слишком велико или линия соединения между источником напряжения и входной клеммой изделия слишком длинная, изделие будет нестабильным. Подключение конденсатора с низким ESR к входному контакту устройства (как можно ближе к входному контакту продукта) может эффективно решить эту проблему. Например, входной продукт 24 В может быть подключен к конденсатору 22 мкФ.
  2. Снижение пульсации на выходе.
    Если требуется дальнейшее снижение пульсаций на выходе, к выходному концу можно параллельно подключить подходящий конденсатор фильтра или сеть фильтров «LC». Но следует отметить, что внешняя емкость выходного терминала не может быть слишком большой, иначе это может вызвать проблемы с запуском, поэтому, пожалуйста, обратитесь к требованиям к максимальной выходной емкостной нагрузке продукта для получения подробной информации. Полоса пропускания сети фильтров «LC» должна быть далеко от рабочего диапазона частот изделия. Как правило, конденсатор фильтра с низким ESR может быть подключен к выходному концу, чтобы удовлетворить требованиям, которые обычно составляют Co = 100 мкФ.
  3. Входной ток.
    Если входное напряжение нестабильно, убедитесь, что диапазон колебаний выходного напряжения соответствует входным требованиям продукта; выходной ток входного источника питания должен быть достаточным для выдерживания мгновенного пускового тока продукта Ip, обычно: Ip = 2-4 * Iin-max.
  4. Устройство нельзя использовать в параллельном режиме или в горячем режиме.

Размеры и распиновка




Единицы измерения: мм
Общие допуски: ± 0,5 мм
