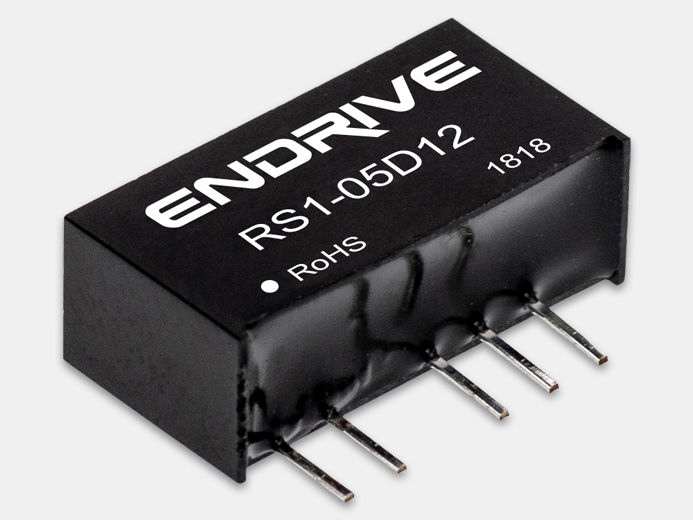

RS1 серия (DC/DC конвертер, 1 Вт)

Производитель: Endrive

Описание
Технические характеристики

Серия RS1 - преобразователи DC/DC, номинальное входное напряжение, изолированное, нерегулируемое выходное напряжение, 1 Вт.

RS1 широко используются для электропитания в таких сферах, как беспроводные сети, телекоммуникации/передача данных, энергосистемы, промышленные системы управления, измерительные приборы, интеллектуальное управление и т. п. Устройства серии RS1 выполнены в компактных размерах и имеют модульную архитектуру, что повышает их надёжность.

Отличительные особенности

Диапазон входного напряжения: 10%
Компактный размер, SIP корпус
Напряжение изоляции: 1500VDC/3000VDC (H)
Диапазон рабочих температур: -40°...+85°С
Огнеупорный корпус, соответствует стандарту UL94-V0
Соответствует RoHS.

Технические характеристики и руководство по выбору

Модели

Диапазон входного питания

Выходное питание/ток Vo/Io

Эффективность (тип.)

RS1-05S05 (H)

4.5 – 5.5 VDC

5V / 200mA

72%

RS1-05S12 (H)

4.5 – 5.5 VDC

12V / 83mA

78%

RS1-05S15 (H)

4.5 – 5.5 VDC

15V / 67mA

79%

RS1-05S24 (H)

4.5 – 5.5 VDC

24V / 42mA

79%

RS1-12S05 (H)

10.8 – 13.2 VDC

5V / 200mA

76%

RS1-12S12 (H)

10.8 – 13.2 VDC

12V / 83mA

80%

RS1-12S15 (H)

10.8 – 13.2 VDC

15V / 67mA

80%

RS1-12S24 (H)

10.8 – 13.2 VDC

24V /42mA

80%

RS1-24S05 (H)

21.6 – 26.4 VDC

5V / 200mA

74%

RS1-24S12 (H)

21.6 – 26.4 VDC

12V / 83mA

77%

RS1-24S15 (H)

21.6 – 26.4 VDC

15V / 67mA

78%

RS1-24S24 (H)

21.6 – 26.4 VDC

24V /42mA

78%

RS1-05D05 (H)

4.5 – 5.5 VDC

±5V / ±100mA

74%

RS1-05D12 (H)

4.5 – 5.5 VDC

±12V / ±42mA

79%

RS1-05D15 (H)

4.5 – 5.5 VDC

±15V / ±33mA

80%

RS1-12D05 (H)

10.8 – 13.2 VDC

±5V / ±100mA

74%

RS1-12D12 (H)

10.8 – 13.2 VDC

±12V / ±42mA

80%

RS1-12D15 (H)

10.8 – 13.2 VDC

±15V / ±33mA

80%

RS1-24D05 (H)

21.6 – 26.4 VDC

±5V / ±100mA

77%

RS1-24D12 (H)

21.6 – 26.4 VDC

±12V / ±42mA

79%

RS1-24D15 (H)

21.6 – 26.4 VDC

±15V / ±33mA

80%

Примечание:

Модель с буквой H - с изоляцией 3000 В постоянного тока
Модель без H - с изоляцией 1500 В постоянного тока

Технические характеристики

Параметры

Условия тестирования

Мин.

Типовые

Макс.

Единицы
измерения

Точность выходного напряжения

Диапазон входного питания, 100% нагрузка

-7.5

+10

Регулировка нагрузки

10% - 100% нагрузка

-7.5

+10

Регулировка напряжения

Диапазон входного питания

-1.2

+1.2

Защита от короткого замыкания на выходе

Вибрация и шум

Номинальная входная полная нагрузка, полоса 20 МГц

100

150

mVp-p

Частота переключения

Полная нагрузка диапазона входного напряжения

100

KHz

Температурный дрейф

Номинальное входное питание 100% нагрузка, -40°С...+85°С

±0.03

%/°С

Хранение при влажности до

%RH

Диапазон рабочих температур

Безопасная рабочая зона устройства

-40

℃

Температура хранения

-55

125

Повышение температуры корпуса при работе

Номинальное входное питание 100% нагрузка

Температура сопротивления пайки контактов

Место припоя находится на расстоянии 1,5 мм от края корпуса в течение 10 секунд

300

Прочность изоляции

Тест 1 минута, ток утечки <0,5 мА

1500 / 3000（H）

VDC

Изоляционное сопротивление

Напряжение изоляции 500VDC

1000

MΩ

Метод охлаждения

Естественное охлаждение воздухом

Материал корпуса

Огнеупорный и термостойкий пластик

MTBF

MIL-HDBK-217F@25℃

100

×104hrs

Вес

2.1

Примечание:

Если не указано иное, данные, перечисленные выше, соответствуют всем испытаниям при условии TA = 25 ℃, влажности <75%;
Также доступны другие спецификации входных и выходных данных, пожалуйста, свяжитесь с нашей компанией для получения подробной информации.

Применение

Один выход

Два выхода

Обратите внимание при эксплуатации:

Выбор индуктивности и частоты сети фильтров «LC» следует согласовывать с частотой постоянного / постоянного тока, чтобы избежать взаимных помех. И выберите подходящий фильтрующий конденсатор. Если емкость слишком велика, это может вызвать проблемы с запуском. Для каждого выхода при условии обеспечения безопасной и надежной работы рекомендуется, чтобы значение его емкостной нагрузки было указано в (Таблица 1).
Рекомендуемое значение ёмкостной нагрузки (Таблица 1).

Не рекомендуется подключать внешний конденсатор, если фактическая выходная мощность менее 0,5 Вт.

Защита от перегрузки
В нормальных рабочих условиях выходная цепь этого продукта не имеет защиты от условий перегрузки. Самый простой способ - подключить плавкий предохранитель с самовосстановлением последовательно с входным концом или добавить автоматический выключатель в цепь.
Схема защиты от перенапряжения на входе
Самым простым устройством защиты от перенапряжения на входе является подключение линейного регулятора с защитой от перегрева последовательно с его входным концом.
Этот продукт нельзя использовать в параллельном режиме или с возможностью горячего подключения.

Размеры и распиновка
