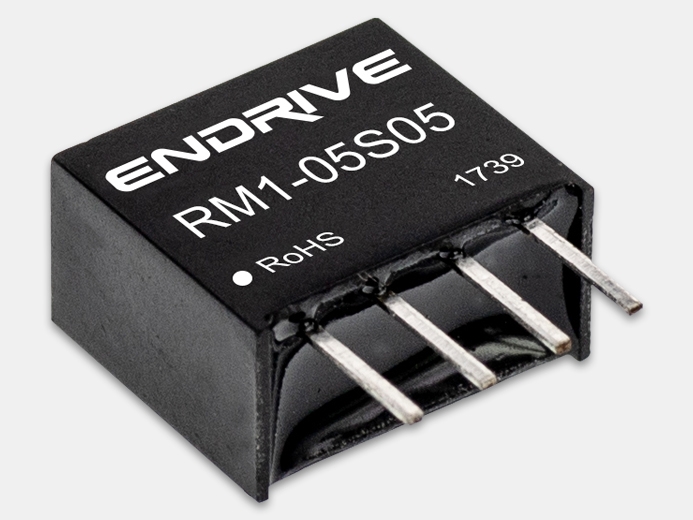

RM1 серия (модули питания, 1 Вт)

Производитель: Endrive

RM1 - серия модулей питания DC-DC производства Endrive. Устройства отличаются высоким запасом прочности, встроенной защитой от помех, широким диапазоном входного напряжения.

Модули питания Endrive востребованы в промышленной автоматике, системах распределительного питания, телекоммуникационном оборудовании, медицинской технике и в других электронных устройствах.
Серия модулей питания RM1 имеет фиксированное входное напряжение, изолированный и нерегулируемый одиночный выход, мощность 1 Вт.

RM1 широко используется для электропитания в таких применениях, как беспроводные сети, телекоммуникации/передача данных, энергосистемы, промышленные системы управления, измерительные приборы, интеллектуальное управление и т. п. Эти конвертеры подходят для решений, которые требуют больших колебаний входного диапазона, изоляции источника питания и имеют небольшое пространство для монтажа. Устройства серии RM1 выполнены в компактных размерах и имеют модульную архитектуру, что повышает их надёжность.

Особенности
  • Диапазон входного напряжения: 10%
  • Компактный размер, SIP4
  • Напряжение изоляции 1500 В постоянного тока
  • Диапазон рабочих температур: -40°...+85°С
  • Огнеупорный корпус, соответствует стандарту UL94-V0
  • Соответствует RoHS.
Технические характеристики и руководство по выбору

Модель

Диапазон входного питания

Выходное питание/ток Vo/Io

Эффективность (тип.)

RM1-03S03

2.97 –3.63 VDC

3.3V / 303mA

75%

RM1-03S05

2.97 –3.63 VDC

5V / 200mA

74%

RM1-05S03

4.5 – 5.5 VDC

3.3V / 303mA

75%

RM1-05S05

4.5 – 5.5 VDC

5V / 200mA

78%

RM1-05S12

4.5 – 5.5 VDC

12V / 83mA

78%

RM1-05S15

4.5 – 5.5 VDC

15V / 67mA

79%

RM1-12S05

10.8 – 13.2 VDC

5V / 200mA

71%

RM1-12S12

10.8 – 13.2 VDC

12V / 83mA

80%

RM1-12S15

10.8 – 13.2 VDC

15V / 67mA

80%

RM1-24S05

21.6 – 26.4 VDC

5V / 200mA

74%

RM1-24S12

21.6 – 26.4 VDC

12V / 83mA

77%

RM1-24S15

21.6 – 26.4 VDC

15V / 67mA

78%

Характеристики

Параметр

Условия тестирования

мин.

тип.

макс.

ед. изм.

Точность выходного напряжения

Диапазон входного напряжения, 100% нагрузка

-7.5


2.5

%

Регулировка нагрузки

Нагрузка от 10% до 100%


15

20

Регулировка напряжения

Диапазон входного напряжения


1.0

±1.2

Защита от короткого замыкания на выходе

1s

Вибрация и шум

Номинальная входная полная нагрузка, полоса 20 МГц


100

150

mVp-p

Рабочая частота

Полная нагрузка диапазона входного напряжения

100

KHz

Коэффициент температурного дрейфа

Номинальное входное напряжение 100% нагрузки, -40°С...+85°С



±0.03

%/℃

Влажность хранения




95

%RH

Диапазон рабочих температур

Безопасная рабочая зона

-40


85

Температура хранения


-55


125

Повышение температуры корпуса при работе

Номинальное входное напряжение 100% нагрузки


30


Температура стойкости пайки контактов

Паяное соединение находится на расстоянии 1,5 мм от края корпуса, 10 секунд



300

Диэлектрическая прочность

Тест 1 минута, ток утечки <0,5 мА

1000 / 3000(H)

VDC

Изоляционное сопротивление

Напряжение изоляции 500VDC

1000



Метод охлаждения

Естественное охлаждение воздухом

Материал корпуса

Огнеупорный и термостойкий пластик

MTBF

MIL-HDBK-217F@25℃

100



X104hrs

Вес



2.1


г

Примечания:

  1. Если не указано иное, данные, перечисленные выше, соответствуют всем испытаниям при условии TA = 25 ℃, влажности <75%;
  2. Также доступны другие спецификации входных и выходных данных, пожалуйста, свяжитесь с нашими специалистами для получения подробной информации.

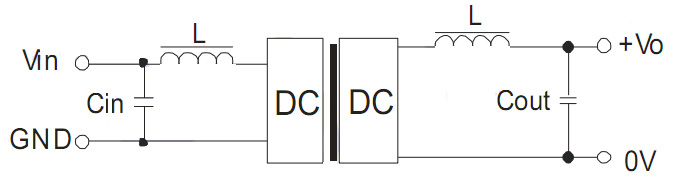

Применение

1 выход



Внимание!

  1. Требования к входному питанию.
    Входной терминал должен быть подключен к источнику напряжения с низким сопротивлением. Если сопротивление источника напряжения слишком велико или линия соединения между источником напряжения и входной клеммой устройства слишком длинная, продукт будет нестабильным. Подключение конденсатора с низким ESR к входному контакту продукта (как можно ближе к входному контакту продукта) может эффективно решить эту проблему. Например, входной продукт 24 В можно подключить к конденсатору 22μF.

  2. Снижение вибрации на выходе.
    Если требуется дальнейшее снижение пульсаций на выходе, к выходному питанию можно параллельно подключить подходящий конденсатор фильтра или сеть фильтров «LC». Но следует отметить, что внешняя ёмкость выходного терминала не может быть слишком большой, иначе это может вызвать проблемы с запуском, поэтому, пожалуйста, обратитесь к требованиям к максимальной выходной ёмкостной нагрузке продукта для получения подробной информации. Полоса пропускания сети фильтров «LC» должна быть далеко от рабочего частотного диапазона изделия. Как правило, конденсатор фильтра с низким ESR может быть подключен к выходному концу, чтобы удовлетворить требованиям, которые обычно составляют Co=100uF.

  3. Входной ток.
    Если входное напряжение нестабильно, убедитесь, что диапазон колебаний выходного напряжения соответствует входным требованиям продукта; выходной ток входного источника питания должен быть достаточным для выдерживания мгновенного пускового тока продукта Ip, обычно: Ip = 2-4 * Iin-max.

  4. Это устройство не может использоваться параллельно и не поддерживает горячее подключение.

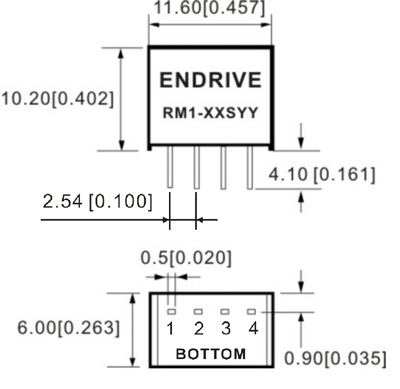

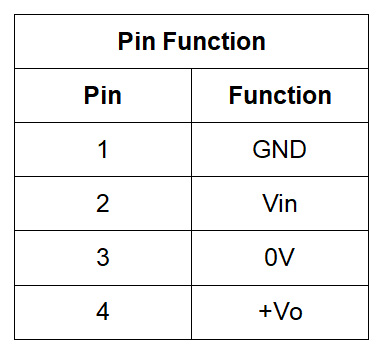

Размеры и распиновка



Единицы измерения: мм
Погрешность: ±0.2 мм
