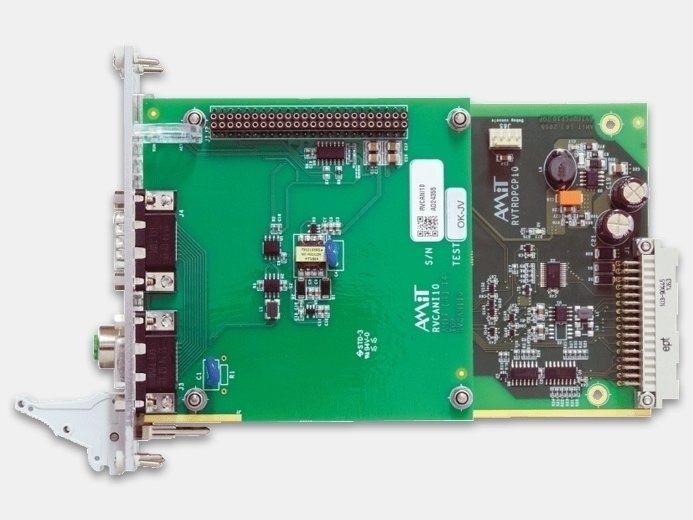

Блок процессора

Производитель: AMiT

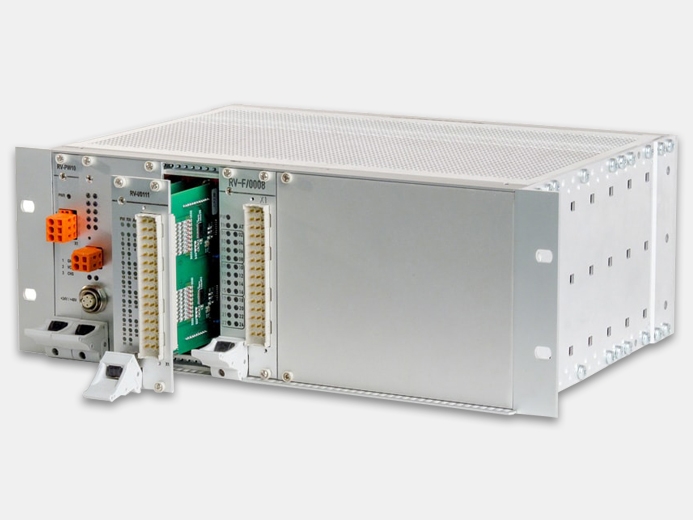

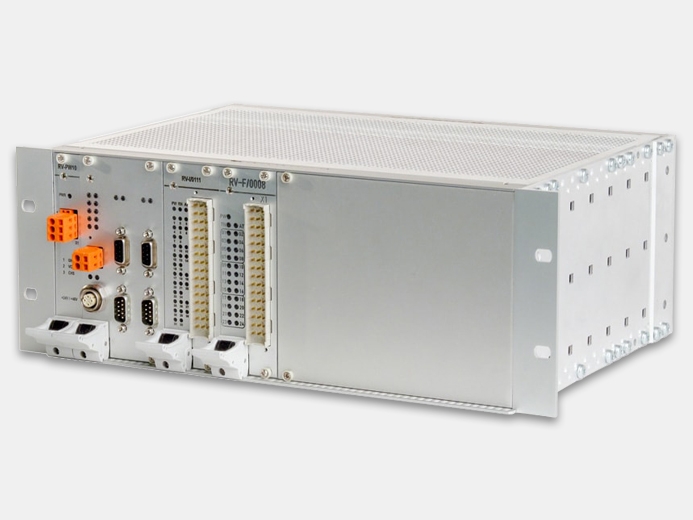

Модульная система управления RAVA предназначена для внедрения TCMS на подвижном составе. Блоки ЦПУ обеспечивают магистральную связь каждого шасси с различными каналами связи (Ethernet, MVB, CAN, WTB, TRDP), в то же время отдельные типы каналов связи могут произвольно комбинироваться.

Важной особенностью конструкции шасси является возможность резервирования источников питания, процессоров и всех плат ввода-вывода, что обеспечивает повышенную надёжность системы.
Модульная система управления RAVA предназначена для внедрения TCMS на подвижном составе. Блоки ЦПУ обеспечивают магистральную связь каждого шасси с различными каналами связи (Ethernet, MVB, CAN, WTB, TRDP), в то же время отдельные типы каналов связи могут произвольно комбинироваться.

Важной особенностью конструкции шасси является возможность резервирования источников питания, процессоров и всех плат ввода-вывода, что обеспечивает повышенную надёжность системы.

Отличительные особенности:
  • Ethernet 10/100 Мбит/с, разъём M12
  • Поддержка резервного процессора
  • Поддержка резервирования источника питания
  • Внешний вход для отключения при неисправностях
  • Внутренний коммуникационный интерфейс RAVA BUS

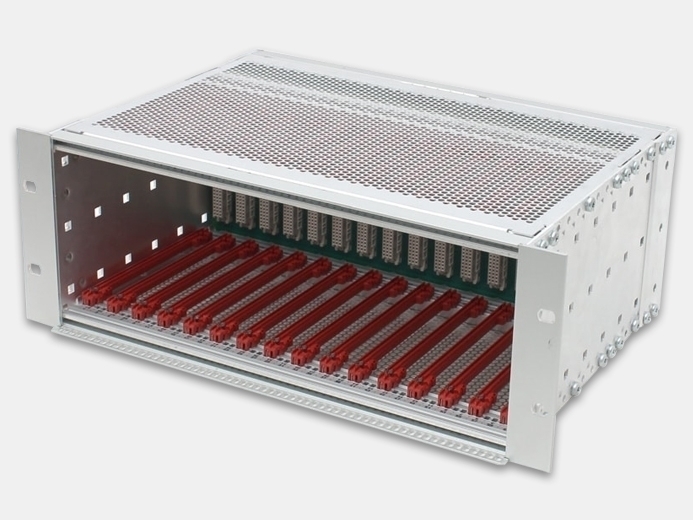

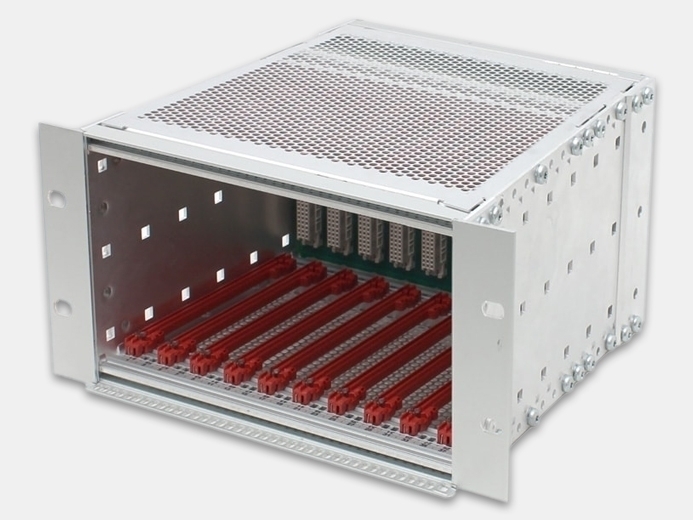

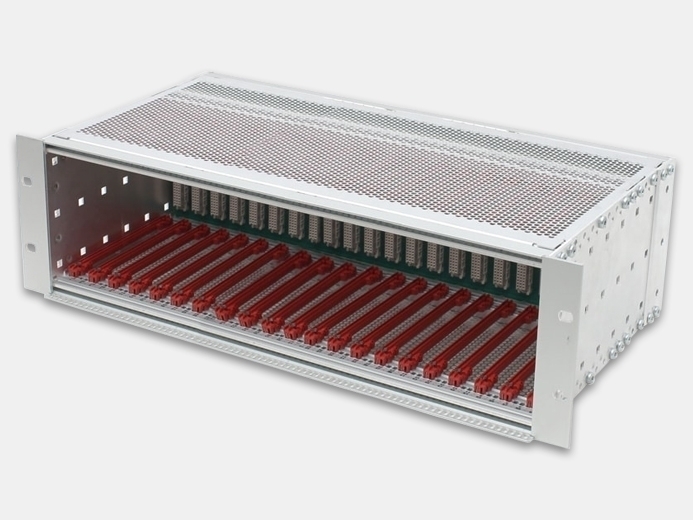

  • Монтаж на 19 ”шасси RV-RC0xx
  • Программирование в TrolStudio SW
  • Соответствие EN 50155: 2007
Технические характеристики:

MVB

1x избыточная линия

MVB класс

класс 1: DS + PD
класс 2: DS + PD + MD
класс 3: DS + PD + BA
класс 4: DS + PD + MD + BA

Скорость передачи данных MVB

1,5 Мбит/с ± 0,01 %

CAN

1...6

Тип CAN

ведущий/ведомый

Скорость передачи данных по CAN

1 Мбит/с

Ethernet

10/100 Мбит/с, M12 D-coded

Источник питания/энергопотребление (макс.)

Внутренний 24 В постоянного тока от шасси/100 мА

Защита корпуса

IP20 (после установки)

Стандарты

ČSN EN 50155, ČSN EN 50121-3-2, ČSN EN 61373, ČSN EN 60068-2-1, ČSN EN 60068-2-2, ČSN EN 61375-1

Продуктовая линейка

RV-CPMC/1201 Ведущий блок центрального процессора, 2х CAN
RV-CPMC/1401 Ведущий блок центрального процессора, 4х CAN
RV-CPMC/1601 Ведущий блок центрального процессора, 6х CAN
RV-CPME/1001 Ведущий блок центрального процессора, 1х Ethernet
RV-CPSC/1100 Ведомый блок центрального процессора, 1х CAN
RV-CPSM/1110 Ведомый блок центрального процессора, 1х MVB, 1х Ethernet

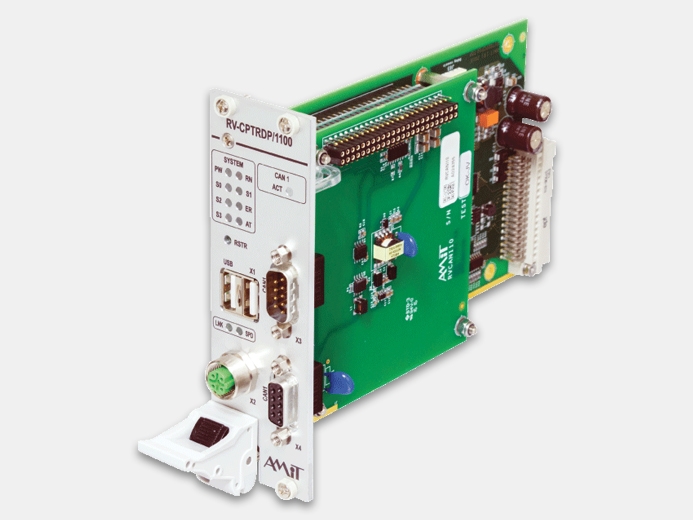

RV-CPTRDP/1100
Ведущий блок центрального процессора, 1х TRDP
