Стойка (бокс)
Для модульной системы управления RAVA доступны различные типы монтажных коробок (каркасов, также называемых каркасами карт).
Блок ввода/вывода
Производитель: AMiT
Модульная система управления RAVA предназначена для внедрения TCMS на подвижном составе. Для заказа доступны серии карт с цифровыми или аналоговыми входами/выходами. Связь с поездами обеспечивает карта ЦПУ с поддержкой различных каналов передачи данных: Ethernet, MVB, WTB, CAN.Важной особенностью конструкции стойки является возможность резервирования источников питания, процессоров и всех блока ввода/вывода, что значительно повышает надёжности системы.
Модульная система управления RAVA предназначена для внедрения TCMS на подвижном составе. Для заказа доступны серии карт с цифровыми или аналоговыми входами/выходами. Связь с поездами обеспечивает карта ЦПУ с поддержкой различных каналов передачи данных: Ethernet, MVB, WTB, CAN.
Важной особенностью конструкции стойки является возможность резервирования источников питания, процессоров и всех блока ввода/вывода, что значительно повышает надёжности системы.
Отличительные особенности:
Важной особенностью конструкции стойки является возможность резервирования источников питания, процессоров и всех блока ввода/вывода, что значительно повышает надёжности системы.
Отличительные особенности:
- внутренний коммуникационный интерфейс RAVA BUS
- крепление к шасси RV-RC0xx
- соответствие EN 50155: 2007
- 12x / 24x / 32x вход/выход
- модели с аналоговыми или цифровыми входами/выходами
- вход/выход 24 В/48 В/110 В постоянного тока/0 - 20 мА
- светодиодная индикация на передней панели
- гальваническая развязка.
| Цифровые входы/выходы, В постоянного тока | 24/48/110 |
| Аналоговые входы/выходы, мА | 0...20 |
| Индикация | индикаторы LED на передней панели |
| Источник питания/Энергопотребление (макс.) | Внутренний 24 В постоянного тока от шасси |
| Диапазон рабочих температур | -40°C...+70°C |
| Защита корпуса | IP20 (после установки) |
Продуктовая линейка
| вход/выход | DI | DO | AI |

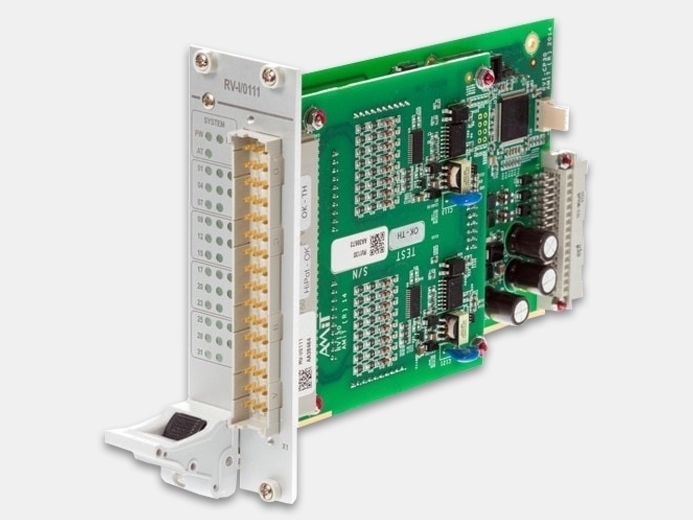

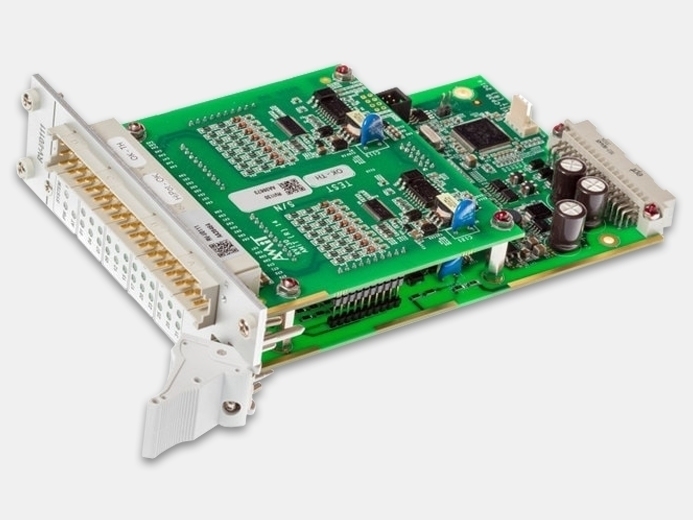

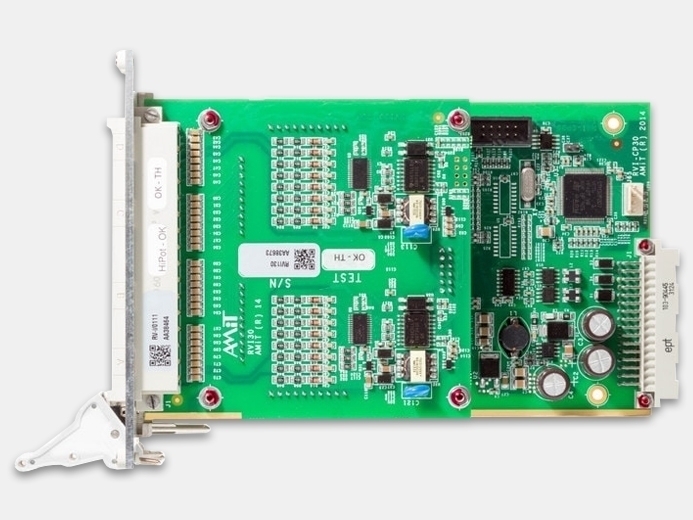

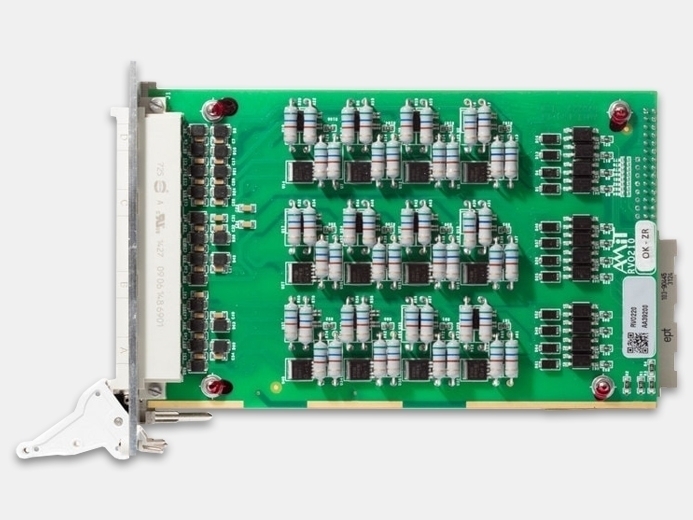

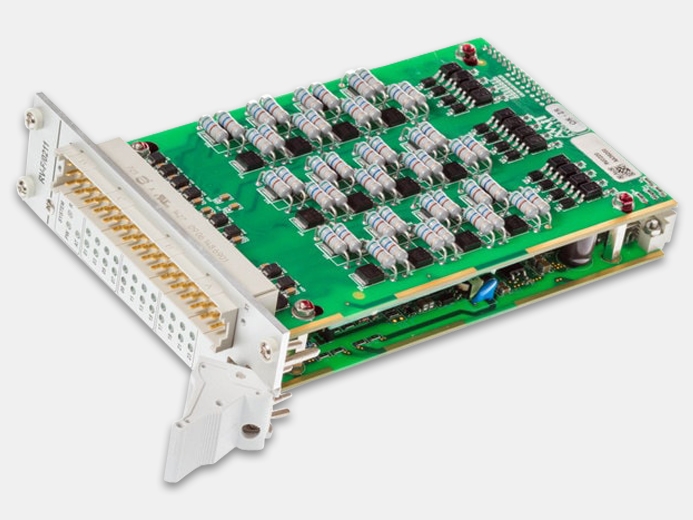

| RV-I/0111 | 32 (24 В пост. тока) | – | – |
| RV-O/0211 | – | 24 (24 В пост. тока/4 A, HSS) | – |

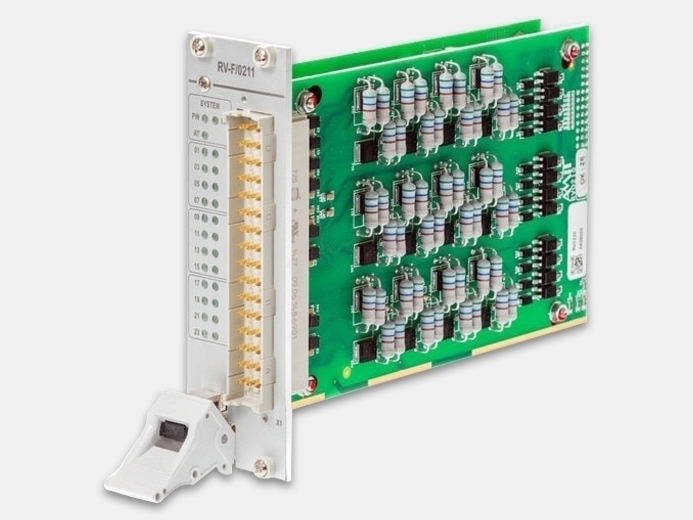

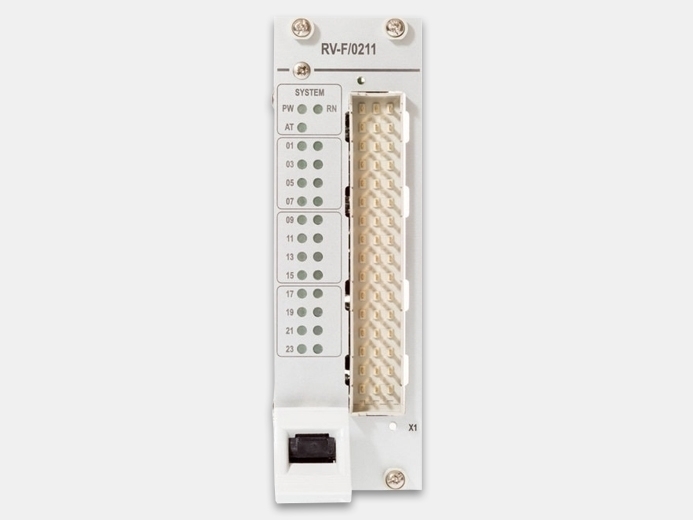

| RV-F/0211 | 24 (24 В пост. тока/4 А, HSS) | – | |
| RV-A/1110 | – | – | 12 (0 мА...20 мА) |
Плата питания
Платы питания RV-PWxxx обеспечивают питание модульной системы управления (Subrack) RAVA, которая предназначена для организации систем управления движением поездов в подвижном составе.
Блок процессора

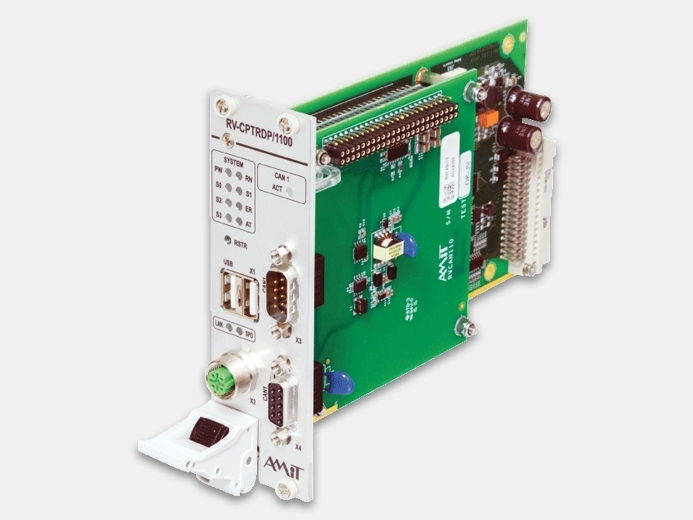

Модульная система управления RAVA предназначена для внедрения TCMS на подвижном составе. Блоки ЦПУ обеспечивают магистральную связь каждого шасси с различными каналами связи (Ethernet, MVB, CAN, WTB, TRDP), в то же время отдельные типы каналов связи могут произвольно комбинироваться.
Модуль предохранителей с CANopen
Модули предохранителей с CANopen серии RRFSxx предназначены для защиты электрической цепи подвижного состава и передачи в систему управления транспортным средством актуальной информации о состоянии предохранителей.
