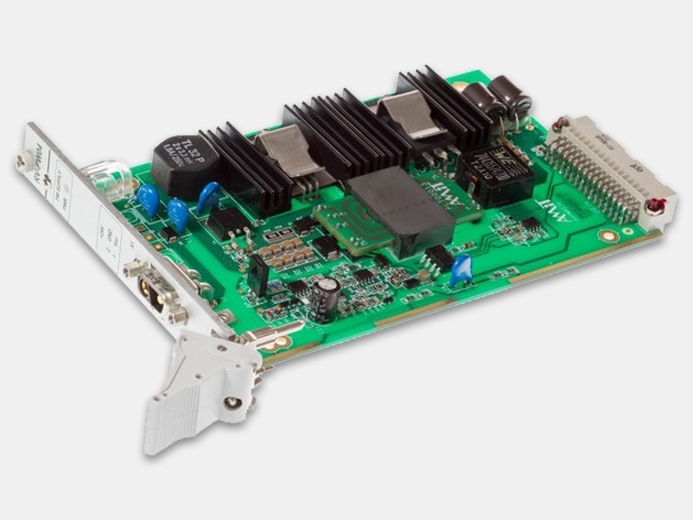

Плата питания
Платы питания RV-PWxxx обеспечивают питание модульной системы управления (Subrack) RAVA, которая предназначена для организации систем управления движением поездов в подвижном составе.

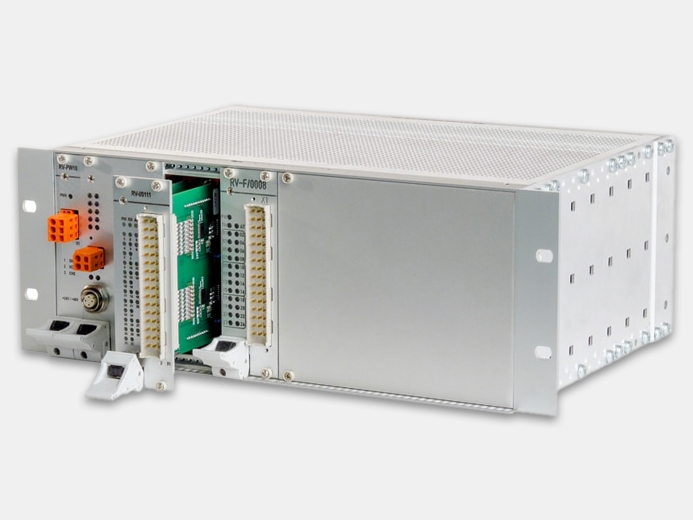

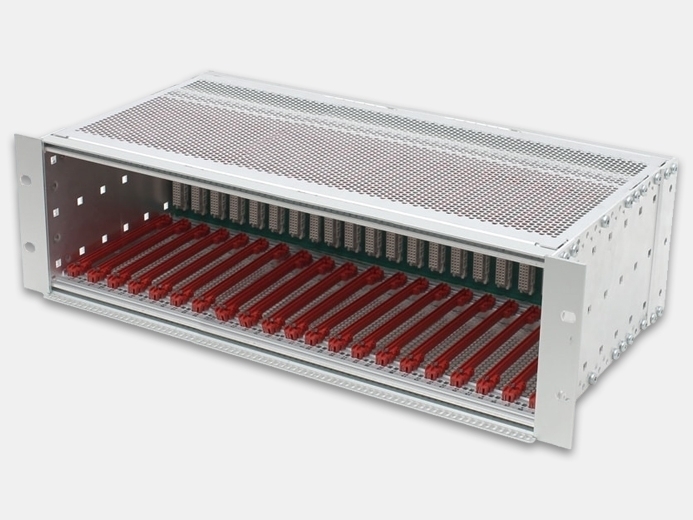

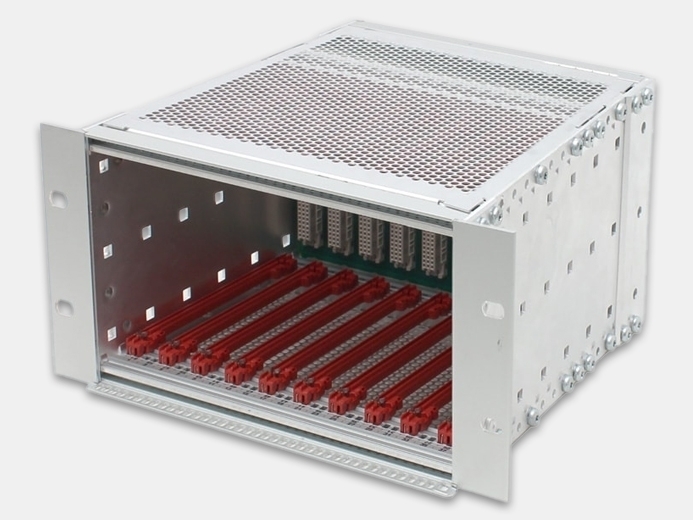

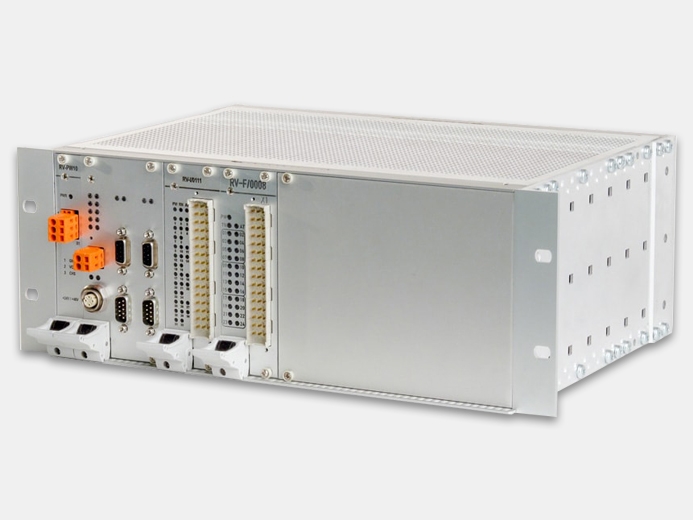

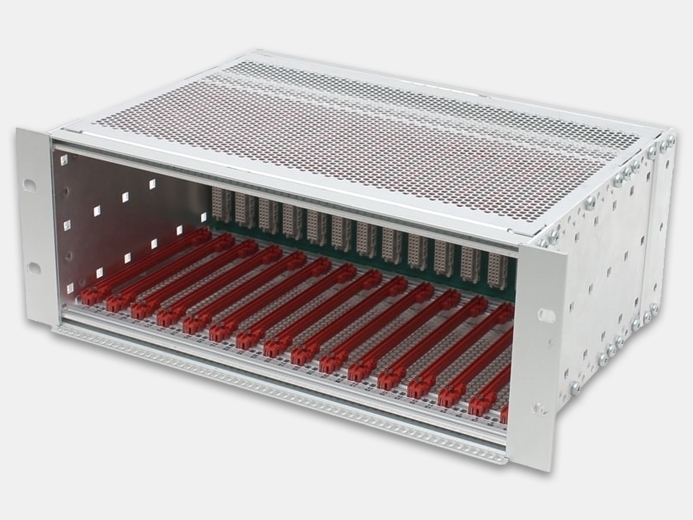

Стойка (бокс)
_1_em.jpg "Стойка (бокс)")
_3_em.jpg "Стойка (бокс)")
_4_em.jpg "Стойка (бокс)")
_5_em.jpg "Стойка (бокс)")
Производитель: AMiT
Для модульной системы управления RAVA доступны различные типы монтажных коробок (каркасов, также называемых каркасами карт). Для выбора доступен размер шасси, соответствующий количеству карт RAVA (CPU, I/O, блоки питания).Систему управления шасси можно реализовать на требуемых установочных размерах в сочетании с требованием к точному функционированию и резервированию системы.
Для модульной системы управления RAVA доступны различные типы монтажных коробок (каркасов, также называемых каркасами карт). Для выбора доступен размер шасси, соответствующий количеству карт RAVA (CPU, I/O, блоки питания). Систему управления шасси можно реализовать на требуемых установочных размерах в сочетании с требованием к точному функционированию и резервированию системы. Прочная и термостойкая система управления для применения в подвижном составе.
Отличительные особенности
Отличительные особенности
- Прочное защитное исполнение
- Объединительная плата RAVA
- 10, 15 или 21 слотов
- Резервный источник питания
- Резервная система управления
- Соответствует EN 50155
| Количество слотов | 10/15/21 |
| Резервные источники питания | до 2 |
| Степень защиты корпуса | IP20 |
| Диапазон рабочих температур | -40°C...+70°C |
| Корпус | алюминиевый |
| Крепление | 4x M6 отверстия |
|
Вес шасси |
1,80 кг/2,50 кг/3,20 кг |
| Размеры, мм | 270 х 133 х 251/376 х 133 х 251/483 х 133 х 251 |
Товарная линейка
|
RV-RC010 |
10 слотов, 1,80 кг, 42 HP х 3U |
|
RV-RC015 |
15 слотов, 2,50 кг, 63 HP х 3U |
|
RV-RC021 |
21 слот, 3,20 кг, 84 HP х 3U |
