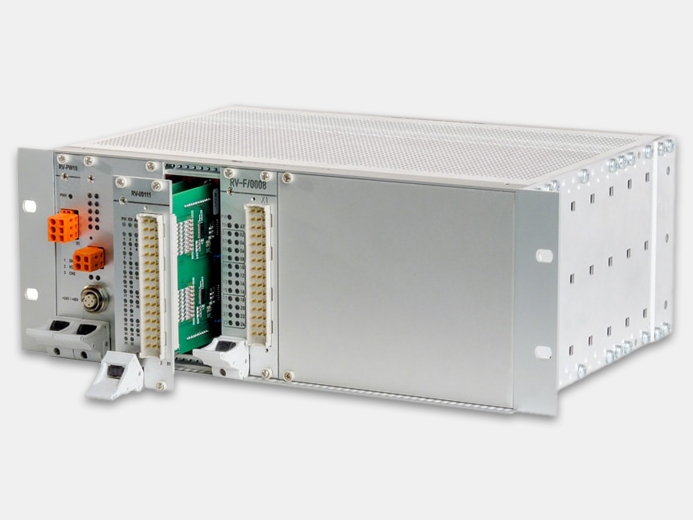

Стойка (бокс)
Для модульной системы управления RAVA доступны различные типы монтажных коробок (каркасов, также называемых каркасами карт).

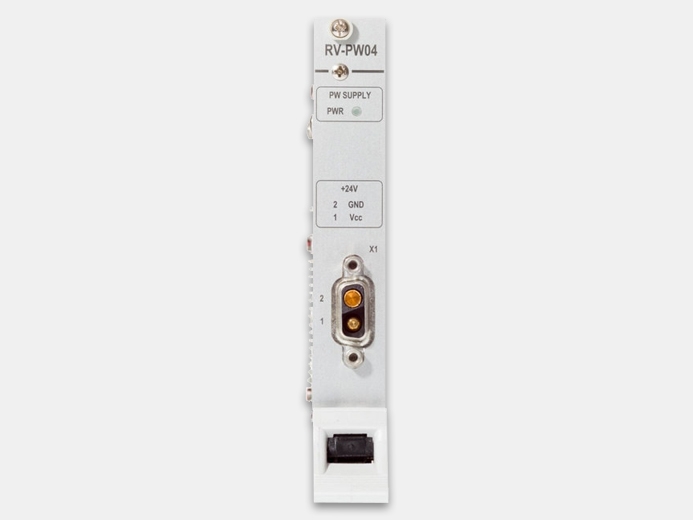

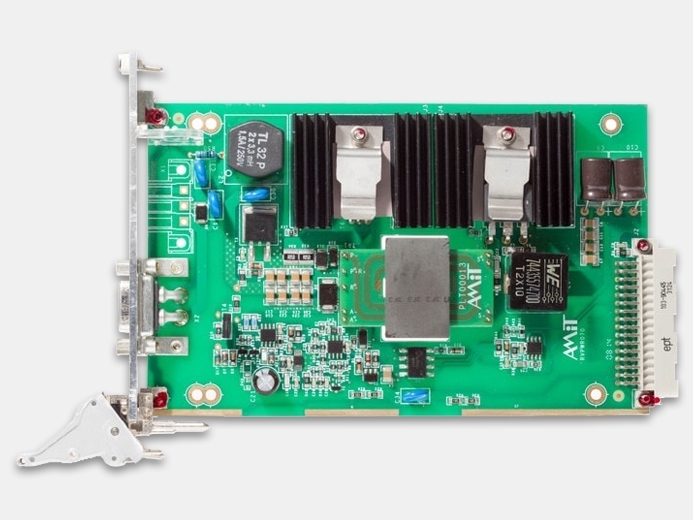

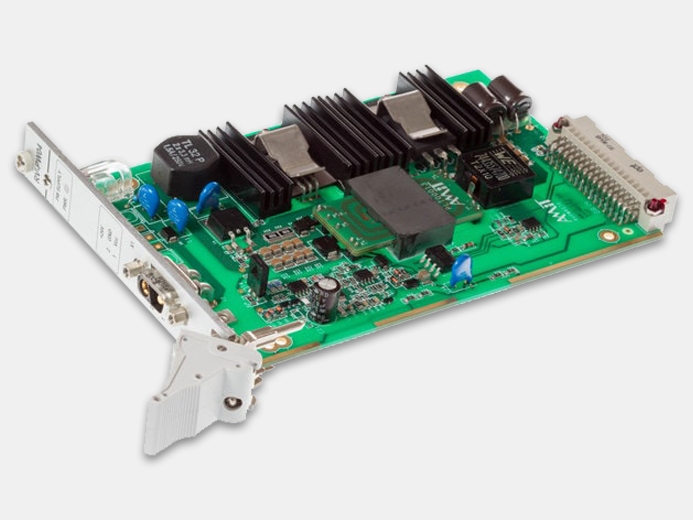

Плата питания
Производитель: AMiT
Платы питания RV-PWxxx обеспечивают питание модульной системы управления (Subrack) RAVA, которая предназначена для организации систем управления движением поездов в подвижном составе. Блок питания предназначен для питания всех типов плат стоек (платы CPU, WTB и I/O и т. д.).Для организации резервирования электропитания можно установить несколько блоков питания в один блок.
Платы питания RV-PWxxx обеспечивают питание модульной системы управления (Subrack) RAVA, которая предназначена для организации систем управления движением поездов в подвижном составе. Блок питания предназначен для питания всех типов плат стоек (платы CPU, WTB и I/O и т. д.).
Для организации резервирования электропитания можно установить несколько блоков питания в один блок.
Отличительные особенности
Для организации резервирования электропитания можно установить несколько блоков питания в один блок.
Отличительные особенности
- входное напряжение 24 В постоянного тока или 110 В постоянного тока
- выходное напряжение 24 В постоянного тока
- максимальная выходная мощность 40 Вт
- резервирование источника питания
- крепление к шасси RV-RC0xx
- соответствует EN 50155: 2007.
|
Входное напряжение |
24 В / 48 В / 72 В / 110 В постоянного тока (-30%...+25%) |
|
Выходное питание, В постоянного тока |
24 |
|
Выходная мощность, Вт |
до 40 |
|
Выходной ток, В, макс. |
1,7 |
|
Защита |
|
|
Защита от короткого замыкания |
да |
|
Защита от перегрузки |
да |
|
Гальваническая изоляция |
да, 1000 В в среднем/1 минута |
|
Количество занятых позиций в стеллаже |
1x |
|
Конструкция |
карта, устанавливаемая в систему RAVA |
|
Диапазон рабочих температур |
-40°C...+70°C |
|
Защита корпуса |
IP20 (после установки) |
Товарная линейка
|
RV-PW04/1001 |
Входное напряжение +24 В постоянного тока, выходная мощность 40 Вт |
|
RV-PW04/2001 |
Входное напряжение +24 В постоянного тока, выходная мощность 40 Вт, SB pin |
