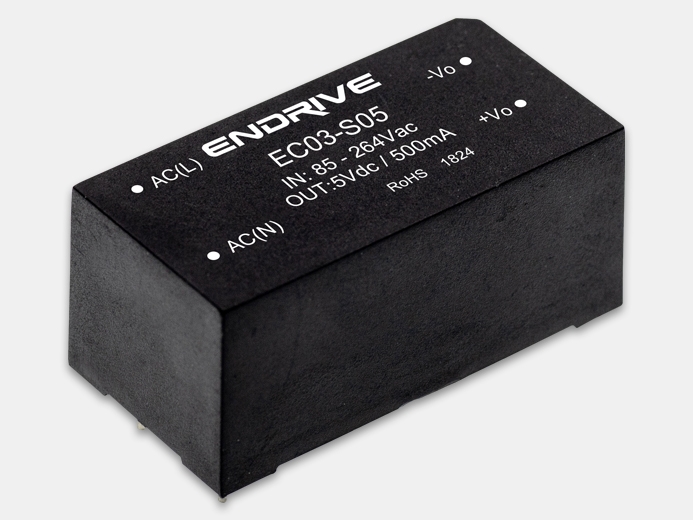

EC03-sxx серия (AC/DC конвертер)
Производитель: Endrive
AC/DC конвертеры серии EC03-sxx от Endrive представляют собой надёжные с высоким КПД модули питания.EC03-SXX: широкий спектр входного напряжения, как постоянного, так и переменного тока, низкое энергопотребление, высокий КПД, высокая надёжность, усиленная изоляция.
Преобразователи широко используются в промышленных системах управления, КИПиА и электроэнергетике, где требуется чрезвычайно широкий диапазон входных напряжений.
Особенности
Преобразователи широко используются в промышленных системах управления, КИПиА и электроэнергетике, где требуется чрезвычайно широкий диапазон входных напряжений.
Особенности
- Широкий диапазон входного напряжения: 85-264VAC или 100-370VDC
- Принимает входной переменный и/или постоянный ток
- Диапазон рабочих температур: -40°С...+70°С
- Компактный размер, высокая удельная мощность
- Защита от короткого замыкания на выходе.
|
Модели |
Входное питание (VAC) |
Выходное питание (VDC) |
Выходной ток (мА) |
Шум и вибрация |
Эффективность (тип.) |
|||||
|
EC03-S05 |
85-264Vac |
5 |
600 |
150mV(typ) |
75% |
|||||
|
EC03-S12 |
12 |
250 |
76% |
|||||||
|
EC03-S15 |
15 |
200 |
78% |
|||||||
|
EC03-S24 |
24 |
125 |
79% |
|||||||
|
|
||||||||||
|
Входные характеристики |
||||||||||
|
Диапазон входного питания |
85-264VAC (120-370VDC) |
|||||||||
|
Входная частота |
47-63Hz |
|||||||||
|
Входной ток (Vin=110V) |
0.125A (TYP) |
|||||||||
|
Рекомендуемый внешний входной предохранитель |
1.0A slow-blow required |
|||||||||
|
Выходные характеристики |
||||||||||
|
Точность выходного напряжения |
±5% |
|||||||||
|
Регулировка линии |
±2.5% (typ) |
|||||||||
|
Регулировка загрузки (10%~100%) |
±2.5% (typ) |
|||||||||
|
Вибрация и шум |
100mV(typ) (20MHz Bandwidth) |
|||||||||
|
Защита от короткого замыкания |
Прерывистый, непрерывный, самовосстановление |
|||||||||
|
Минимальная нагрузка |
10% |
|||||||||
|
Общие характеристики |
||||||||||
|
Диапазон рабочих температур |
|
-40°С...+70°С |
||||||||
|
Температура хранения |
|
-40℃～+105℃ |
||||||||
|
Время выключения |
|
40ms(typ)/ при Vin:320Vdc |
||||||||
|
Хранение при влажности |
|
85% относительной влажности (макс.) |
||||||||
|
Снижение мощности |
|
3%/℃ |
||||||||
|
Тест изоляции |
Вход-выход, испытание на электрическую прочность в течение 1 мин. |
3000VAC |
||||||||
|
Класс безопасности |
|
CLASS I I |
||||||||
|
Материал корпуса |
Чёрный пластик, негорючий и термостойкий (UL94 V-0) |
|||||||||
|
Метод охлаждения |
|
Свободная конвекция воздуха |
||||||||
|
MTBF |
|
>200,000 часов при 25°С |
||||||||
|
|
||||||||||
|
Кривая показателей |
||||||||||
|
|
|
|||||||||
|
Рекомендации |
||||||||||
|
Типовое применение
Примечания: 1. Конденсатор выходного фильтра С1 - электролитический конденсатор. Рекомендуется использовать высокочастотный электролитический конденсатор с низким сопротивлением. Пожалуйста, обратитесь к техническим характеристикам, для определения мощности и силы тока. Снижение номинального выдерживаемого напряжения ёмкостного сопротивления более 80%. C2 для удаления высокочастотного шума рекомендуется 0,1 мкФ. 2. Рекомендуется использовать трубку TVS для защиты цепи (когда модуль неисправен).
Рекомендуемая схема соответствия ЭМС
Примечания:
|
||||||||||
|
Габариты |
||||||||||
|
|
||||||||||
|
Pin |
1 |
2 |
3 |
4 |
5 |
|
Функция |
AC(L) |
AC(N) |
-Vo |
NP |
+Vo |
