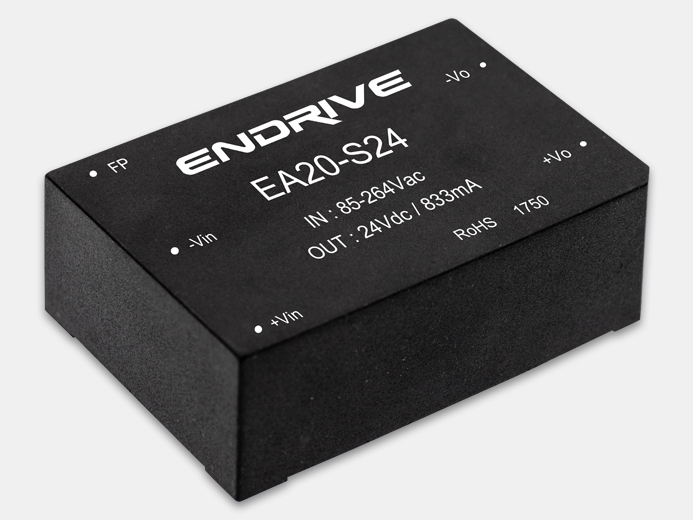

EA20 серия (AC/DC конвертер, 20 Вт)

Модель

Выходное напряжение/ток (Vo1/Io1)

Выходное напряжение/ток (Vo2/Io2)

Эффективность (тип.)

EA20-S05

5V / 4000mA

83%

EA20-S12

12V / 1666mA

86%

EA20-S15

15V /1333mA

85%

EA20-S24

24V / 833mA

85%

EA20-D05

+5V / 2000mA

-5V / 2000mA

82%

EA20-D12

+12V / 833mA

-12V / 833mA

84%

EA20-D15

+15V / 666mA

-15V / 666mA

86%

EA20-D24

+24V / 416mA

-24V / 416mA

80%

EA20-E0512

5V / 2500mA

12V / 600mA

81%

EA20-E0515

5V / 2500mA

15V / 400mA

83%

EA20-E0524

5V / 2500mA

24V / 300mA

85%

EA20-T0512

5V / 2000mA

±12V / 400mA

82%

EA20-T0515

5V / 2000mA

±15V / 300mA

85%

EA20-T0524

5V / 2000mA

±24V / 200mA

86%

* Если вам требуются другие характеристики, пожалуйста, свяжитесь с нами

Входные характеристики

Диапазон входного питания

85-264VAC（100-370VDC）

Пусковой ток

110mA (TYP) @110VAc 70mA (TYP)@ 230VAc

Внешний входной предохранитель (рекомендуемое значение)

1A/250V slow fusing

Выходные характеристики

Точность выходного напряжения

±2%

Линия регулировки

±0.5% (typ)

Регулировка нагрузки (10%~100%)

±1% (typ)

Минимальная нагрузка

10%

Вибрация и шум на выходе (пиковое значение)

100mV(max) (20MHz Bandwidth)

Защита от короткого замыкания

Непрерывное, самовосстановление

Защита от перенапряжения на выходе

≥110% Io, самовосстановление

Основные характеристики

Характеристики температурный показателей

Рабочая температура
Снижение мощности
Температура хранения
Температура корпуса

-40...+70°С
3.75% /°С
-40°С...105°С
+90°С (макс)

Время выключения

40ms(typ)/ at Vin:320Vdc

Влажность

85% RH (max)

Температурная погрешность

0.02%/℃

Частота переключения

65kHz(typ)

Напряжение изоляции

Вход - выход

3000Vac/1Min

Выход - выход

500Vdc/1Min

Ток утечки

<5mA RMS typ. 230VAC/50Hz

*Электростатический разряд ЭМС
*Устойчивость к радиочастотному излучению
*Переходные/импульсные помехи (EFT)
*Перенапряжение

IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV

* Проводимость/излучение

EN55022, level A

Класс безопасности

Класс I

Материал корпуса

Огнеупорный пластик UL94V-0

Установка

PCB

MTBF

>200,000h @25℃

Примечания:

1. Пункт со знаком * означает тестирование продуктов, которым необходимо добавить рекомендованную схему ЭМС.
2. Если не указано иное, данные, перечисленные выше, относятся ко всем испытаниям при условии TA = 25 ℃, влажности <75%.

Типовое применение

EA20-Sxx

EA20-Dxx

EA20-Exxyy

EA20-Txxyy

EMC solution-recommended Circuit

1.The output filter capacitors C1, C3, C5 are electrolytic capacitors, so it is recommended to use a high-frequency and low-resistance electrolytic capacitor. Please refer to the technical specifications provided by manufacturer to check the capacity and current flow. The capacitor withstand voltage derating over 80%. It is suggest to take 0.1uF, if C2, C4,C6 remove high frequency noise.

2.TVS tube is recommended to use because it protects the back-end circuit(when the converter is abnormal).
3. NTC is thermistor which model: 5D-9.
4. EMC recommended circuit parameters:
MOV is a varistor which recommended model is 561KD14 and its function is to protect the module from damage during lightning surges.
C7 is X capacitor which recommended 0.1µF/275V;
NF is common mode inductance which 10mH-30mH is recommended.

Входное питание и нагрузка

Температура и нагрузка

Размеры и распиновка

Unit：mm Tolerance：±0.5mm

Mark

A

B

C

D

E

F

G

H

Dimension

20

70

62

5.75

23

48

23.5

4

Pin

1

2

3

4

5

6

7

8

EA20-SXX

AC(L)

AC(N)

NC

-Vo

NP

NP

NP

+Vo

EA20-DXX

AC(L)

AC(N)

NC

-Vo

NP

COM

NP

+Vo

EA20-EXXYY

AC(L)

AC(N)

NC

-Vo1

+Vo1

NC

-Vo2

+Vo2

EA20-TXXYY

AC(L)

AC(N)

NC

-Vo1

+Vo1

-Vo2

COM

+Vo2
