EA05 серия (AC/DC конвертер, 5 Вт)

Руководство по выбору*

Модель

Выходное питание/ток (Vo1/Io1)

Выходное питание/ток (Vo2/Io2)

Efficiency(TYP)

EA05-S05

5V / 1000mA

75%

EA05-S12

12V /420mA

80%

EA05-S15

15V / 330mA

81%

EA05-S24

24V / 210mA

82%

EA05-D05

+5V / 500mA

-5V / 500mA

75%

EA05-D12

+12V / 210mA

-12V / 210mA

79%

EA05-D15

+15V / 166mA

-15V / 166mA

79%

EA05-D24

+24V / 110mA

-24V / 110mA

80%

EA05-E0505

5V/900mA

5V/100mA

72%

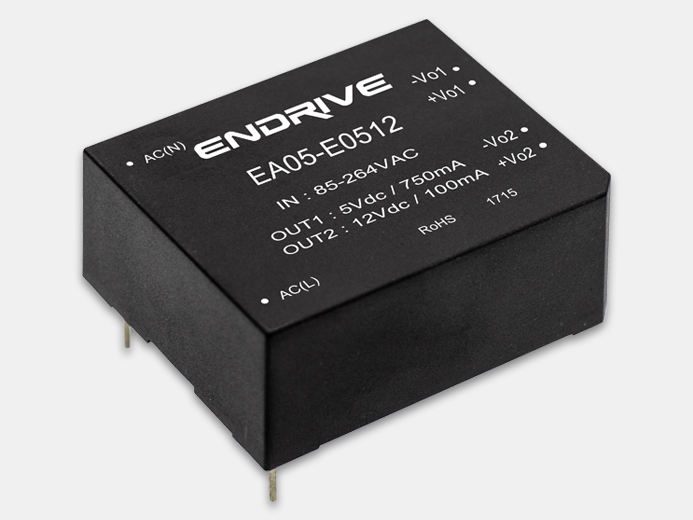

EA05-E0512

5V/750mA

12V/100mA

73%

EA05-E0724

7.5V/350mA

24V/100mA

75%

EA05-E0524

5V/500mA

24V/100mA

75%

EA05-T0505

5V/800mA

±5V/100mA

73%

EA05-T0512

5V/500mA

±12V/100mA

74%

EA05-T0524

5V/500mA

±24V/50mA

76%

* Если вам требуется другие характеристики, пожалуйста, свяжитесь с нами.

Входные характеристики

Входной диапазон питания

85-264VAC（100-370VDC）

Пусковой ток

110mA (TYP) @110VAc 70mA (TYP)@ 230VAc

Внешний входной предохранитель (рекомендуемое значение)

1A/250V slow fusing

Выходные характеристики

Точность выходного напряжения

±2%

Регулировка линии

±0.5% (typ)

Регулировка загрузки (10%~100%)

±1% (typ)

Минимальная загрузка

10%

Вибрация и шум на выходе (пиковое значение)

100mV(max) (20MHz Bandwidth)

Защита от короткого замыкания

Непрерывное, самовосстановление

Защита от перенапряжения на выходе

≥110% Io, самовосстановление

Общие характеристики

Характеристики температур

Диапазон рабочих температур
Снижение мощности
Температура хранения
Температура корпуса

-40℃～+70℃
3.75% / ℃ ，
-40℃～+105℃
+90℃ max

Время выключения

40ms(typ)/ at Vin:320Vdc

Влажность

85%RH(max)

Температурная погрешность

0.02%/°С

Частота переключения

65kHz(typ)

Напряжение изоляции

Вход-выход

3000Vac/1Min

выход-выход

500Vdc/1Min

Ток утечки

<5mA RMS typ. 230VAC/50Hz

*EMC Electrostatic Discharge
*RF Radiation Immunity
*Electrical Fast Transient/Burst (EFT)
*защита от выбросов напряжения сети

IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV

*Conduction/Radiation

EN55022, level A

Класс безопасности

CLASS I

Материал корпуса

Flame retardant plastic UL94V-0

Монтаж

PCB

MTBF

>200,000h @25℃

Примечание:

1.The item with * means testing products which need to add EMC recommended circuit.
2.Unless otherwise specified, the data listed above all testing under the condition of TA=25℃,humidity<75%.

Типовое применение

EA05-Sxx

EA05-Dxx


EA05-Exxyy

EA05-Txxyy

EMC solution-recommended Circuit

Примечания:

1. The output filter capacitors C1, C3, C5 are electrolytic capacitors, so it is recommended to use a high-frequency and low-resistance electrolytic capacitor. Please refer to the technical specifications provided by manufacturer to check the capacity and current flow. The capacitor withstand voltage derating over 80%. It is suggest to take 0.1uF, if C2, C4,C6 remove high frequency noise.

2.TVS tube is recommended to use because it protects the back-end circuit(when the converter is abnormal).
3. NTC is thermistor which model: 5D-9.
4. EMC recommended circuit parameters:
MOV is a varistor which recommended model is 471KD10 and its function is to protect the module from damage during lightning surges.
C7 is X capacitor which recommended 0.1µF/275V;
NF is common mode inductance which 10mH-30mH is recommended.

Input Voltage and Load

Temperature and Load

Packing Dimension and Pin Definition

Unit：mm Tolerance：±0.5mm

Mark

A

B

C

D

E

F

G

H

Dimension

12.5

48.5

40.5

4

16

36

20.5

4

Pin

1

2

3

4

5

6

7

8

EA05-SXX

AC(L)

AC(N)

NC

-Vo

NP

NP

NP

+Vo

EA05-DXX

AC(L)

AC(N)

NC

-Vo

NP

COM

NP

+Vo

EA05-EXXYY

AC(L)

AC(N)

NC

-Vo1

+Vo1

NC

-Vo2

+Vo2

EA05-TXXYY

AC(L)

AC(N)

NC

-Vo1

+Vo1

-Vo2

COM

+Vo2
