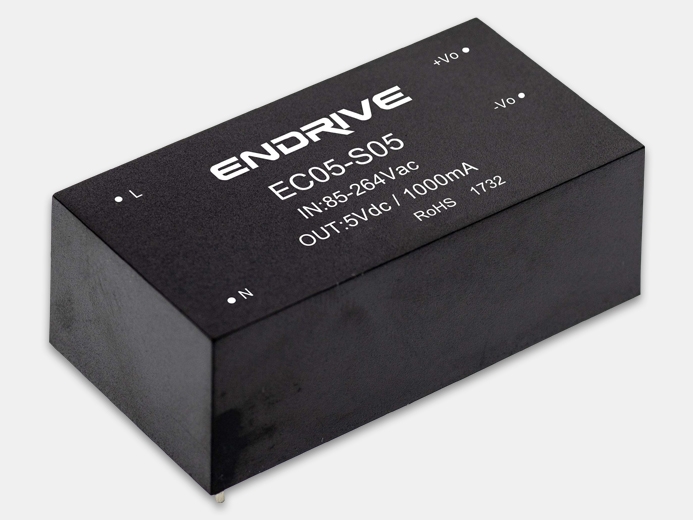

EC05 серия (компактный AC/DC конвертер, 5 Вт)

Производитель: Endrive

Конвертеры серии EC05 широко используются для электропитания в таких сферах как беспроводные сети, телекоммуникации/передача данных, энергосистемы, промышленные системы управления, измерительные приборы, системы интеллектуального управления и т. д. Серия имеет компактные размеры и модульную архитектуру, что повышает надёжность продукта.

Особенности
  • Широкий диапазон входного питания: 85-264VAC (100-370VDC)
  • Диапазон рабочих температур: -40°С...+70°С
  • Защита от короткого замыкания на выходе
  • Высокая эффективность, высокая удельная мощность
  • Низкое энергопотребление, защита окружающей среды
  • Исполнение изделий соответствует промышленному стандарту.
Технические характеристики и руководство по выбору

Модель*

Выходное питание Vo

Выходной ток Io

Эффективность (тип.)

EC05-S05

5V

1000mA

76%

EC05-S09

9V

550mA

78%

EC05-S12

12V

420mA

80%

EC05-S15

15V

330mA

81%

EC05-S24

24V

210mA

79%

* Если вам требуются изделия с другими характеристиками, пожалуйста, свяжитесь с нами

Входные характеристики

Диапазон входного питания

85-264Vac(100-370Vdc)

Входной ток

110mA (TYP) @110VAc 70mA (TYP)@ 230VAc

Внешний предохранитель (рекомендуемое значение)

1A/250V slow fusing

Выходные характеристики

Точность стабилизации выходного напряжения

±2%

Source Effect

±0.5% (typ)

Регулировка нагрузки (10%~100%)

±1% (typ)

Минимальная нагрузка

10%

Вибрация и шум на выходе (пиковое значение)

100mV(TYP) (20MHz Bandwidth)

Защита от короткого замыкания

Непрерывное, самовосстановление

Защита от перенапряжения на выходе

≥1.1 Times

Общие характеристики

Температурные показатели

Рабочая температура
Снижение мощности
Температура хранения
Температура корпуса

-40°С...+70°С
3.75% /°С
-40°С~+105 °С
+90°С (макс.)

Время выключения


40ms(typ)/ at Vin:320Vdc

Влажность


85%RH(max)

Температурная погрешность


0.02%/℃

Частота переключения


60KHz(typ)

Изоляция

Вход-выход

3000Vac/1Min

Ток утечки


0.3mA RMS typ. 230VAC/50Hz

*Электростатический разряд ЭМС
*Устойчивость к радиочастотному излучению
*Переходные/импульсные помехи (EFT)
*Перенапряжение

IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV

* Проводимость/излучение


EN55022, level A

Класс безопасности


Класс I

Материал корпуса


Пластик, UL94V-0

Монтаж


PCB

MTBF


>200,000h @25℃

Примечания:

  1. Элемент со знаком * означает, что необходимо добавить схему, рекомендованную ЭМС.
  2. Если не указано иное, данные, перечисленные выше, относятся ко всем испытаниям при условии TA = 25 ℃, влажности <75%.

Testing Method


Типовое применение

EC05-Sxx

EMC Recommended Circuit



Примечание:

  1. Конденсатор выходного фильтра С1 является электролитическим конденсатором, поэтому рекомендуется использовать высокочастотный электролитический конденсатор с низким сопротивлением. Пожалуйста, обратитесь к техническим характеристикам, предоставленным производителем, чтобы проверить мощность и ток. Снижение номинальных значений выдерживаемого напряжения конденсатора более 80%. Рекомендуется брать 0,1 мкФ, если C2 устраняет высокочастотный шум.
  2. Рекомендуется использовать лампу TVS, потому что она защищает внутреннюю цепь (когда преобразователь неисправен).
  3. NTC - термистор модели: 5D-9.
  4. Рекомендуемые параметры схемы ЭМС:
    MOV - это варистор, рекомендуемая модель 471KD10, и его функция заключается в защите модуля от повреждений во время грозовых перенапряжений.
    C7 - конденсатор X, рекомендованный 0,1 мкФ / 275 В;
    NF - это синфазная индуктивность, рекомендуемая 10–30 мГн.

Размеры и распиновка


Unit: mm
Tolerance: 0.25mm



Распиновка

Pin

1

2

3

4



Function

AC(L)

AC(N)

+Vout

-Vout
