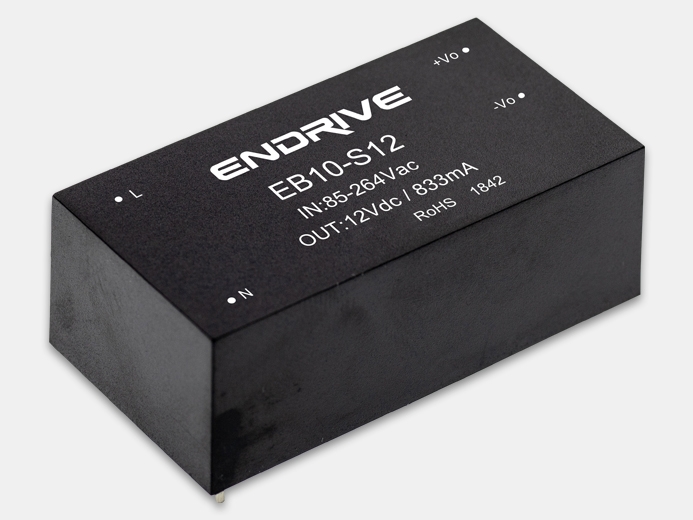

EB10 серия (AC/DC конвертер, 10 Вт) - изображение

Производитель: Endrive

Серия EB10 - AC/DC-конвертер питания, 10 Вт.

Серия модулей питания EB10 широко используется в системах электропитания, таких как беспроводные сети, телекоммуникации и передача данных, энергосистемы, промышленные системы управления, измерительные приборы, системы интеллектуального управления. Серия имеет компактные размеры и модульную архитектуру, что повышает надёжность продукта.

Особенности
  • Широкий диапазон входного питания: 85-264VAC (120-370VDC)
  • С функцией защиты от короткого замыкания и перегрева на выходе
  • Высокая эффективность, компактный размер
  • Низкое энергопотребление, защита окружающей среды
  • Промышленный стандарт исполнения.
Технические характеристики

Модель

Выходное питание/Vo

Выходной ток/Io

Эффективность (тип.)

EB10-S05

5V

2000mA

74%

EB10-S09

9V

1100mA

76%

EB10-S12

12V

833mA

77%

EB10-S15

15V

666mA

78%

EB10-S24

24V

416mA

80%

* Если вам требуются другие требуемые характеристики, пожалуйста, свяжитесь с нами

Входные характеристики

Входной диапазон питания

85-264Vac（120-370Vdc）

Входной ток

110mA (TYP) @110VAc 70mA (TYP)@ 230VAc

Внешний предохранитель (рекомендуемое значение)

2A/300V slow fusing

Выходные характеристики

Точность стабилизации выходного напряжения

±2%

Source Effect

±0.5% (typ)

Регулировка нагрузки (10%~100%)

±1% (typ)

Минимальная нагрузка

10%

Вибрация и шум на выходе (пиковое значение)

100mV(TYP) (20MHz Bandwidth)

Защита от короткого замыкания

Непрерывное, самовосстановление

Защита от перенапряжения на выходе

≥1.1 Times

Основные характеристики

Температурные характеристики

Диапазон рабочих температур
Снижение мощности
Температура хранения
Температура корпуса

-40°С...+70°С
3.75% /°С,
-40°С...+105°С
+90°С (макс.)

Время выключения


40ms(typ)/ at Vin:320Vdc

Влажность


85%RH(max)

Температурный шаг


0.02%/℃

Частота переключения


60KHz(typ)

Изоляция

Вход-выход

3000Vac/1Min

Ток утечки


0.3mA RMS typ. 230VAC/50Hz

*Электростатический разряд ЭМС
*Устойчивость к радиочастотному излучению
*Переходные/импульсные помехи (EFT)
*Перенапряжение

IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV

*Проводимость/излучение


EN55022, level A

Класс безопасности


Класс I

Материал корпуса


Пластиковый корпус, UL94V-0

Монтаж


PCB

MTBF


>200,000h @25°С

Примечания:

  1. Пункт со знаком * означает тестирование продуктов, которым необходимо добавить рекомендованную схему ЭМС.
  2. Если не указано иное, данные, перечисленные выше, относятся ко всем испытаниям при условии TA = 25 ℃, влажности <75%.

Метод тестирования


Применение

EB10-Sxx

EMC Recommended Circuit

Примечания:

  1. Конденсатор выходного фильтра С1 является электролитическим конденсатором, поэтому рекомендуется использовать высокочастотный электролитический конденсатор с низким сопротивлением. Пожалуйста, обратитесь к техническим характеристикам, чтобы проверить мощность и ток. Снижение номинальных значений выдерживаемого напряжения конденсатора более 80%. Рекомендуется брать 0,1 мкФ, если C2 устраняет высокочастотный шум.
  2. Рекомендуется использовать лампу TVS, потому что она защищает внутреннюю цепь (когда преобразователь неисправен).
  3. NTC - термистор модели: 5D-9.
  4. Рекомендуемые параметры схемы ЭМС:
    - MOV - это варистор, рекомендуемая модель 471KD10, и его функция заключается в защите модуля от повреждений во время грозовых перенапряжений.
    - C7 - конденсатор X, рекомендованный 0,1 мкФ / 275 В;
    - NF - это синфазная индуктивность, рекомендуемая 10–30 мГн.

Размеры и распиновка



Unit: mm
Tolerance: 0.5mm

Pin

1

2

3

4

EB10-SXX

AC(L)

AC(N)

+Vout

-Vout

/
