Дифференциальные расходомеры топлива DFM

Производитель: Технотон

Расходомеры топлива DFM предназначены для измерения расхода дизельного топлива в топливной магистрали транспортных средств и агрегатов в составе систем мониторинга транспорта.

Расходомеры топлива DFM эффективно решают задачи:

  • контроля расхода топлива в различных режимах работы,
    • холостой ход,
    • оптимальный режим,
    • перегрузка.

Расходомеры топлива DFM предназначены для измерения расхода дизельного топлива в топливной магистрали транспортных средств и агрегатов в составе систем мониторинга транспорта.

Расходомеры топлива DFM эффективно решают задачи:

  • контроля расхода топлива в различных режимах работы,
    • холостой ход,
    • оптимальный режим,
    • перегрузка,
  • контроля времени работы двигателя в различных режимах работы:
    • холостой ход,
    • оптимальный режим,
    • перегрузка,
  • контроля состояния топливной системы.

Внедрение DFM помогает решать следующие задачи:

  • полный контроль топлива
  • учёт фактического расхода топлива;
  • учёт фактического времени работы техники;
  • нормирование расхода топлива;
  • выявление и предотвращение хищений топлива;
  • мониторинг в реальном времени и оптимизация расхода топлива;
  • испытание двигателей в части потребления топлива.

Применение

Нормы расхода топлива в зависимости от типа техники и условий эксплуатации практически всегда отличаются от фактических показателей.

Расходомеры топлива DFM предназначены для измерения расхода топлива и времени работы различных потребителей топлива:

  • грузовых автомобилей;
  • тягачей;
  • тракторов различных видов;
  • погрузчиков;
  • грейдеров;
  • технологического транспорта;
  • тепловозов;
  • речных судов;
  • горелок;
  • котлов;
  • дизель-генераторов;
  • других мобильных и стационарных установок с дизельным двигателем.

Принцип действия расходомера топлива DFM имеет объёмную измерительную камеру кольцевого типа. Датчик формирует импульс при протекании объёма топлива, равного объёму измерительной камеры. Количество импульсов, формируемое датчиком при протекании через него 1 литра топлива, маркируется на жгуте датчика и обозначается в паспорте изделия.

Преимущества расходомеров топлива DFM

Многолетний опыт применения приборов учета топлива на автопредприятиях в различных отраслях показал, что экономический эффект внедрения варьируется от 10 до 40 % в зависимости от запущенности исходной ситуации и настойчивости менеджмента компании.

  • защита от несанкционированного вмешательства и «накрутки»;
  • минимальное сопротивление потоку жидкости;
  • большой грязевой фильтр;
  • соответствие автомобильным стандартам в части электромагнитной совместимости, механических и климатических воздействий: СТБ ISO 7637-2, СТБ ISO 7637-3, ГОСТ 30378, ГОСТ 3940, ГОСТ 28751, ГОСТ 29157, ГОСТ Р 50607;
  • прочная и точно откалиброванная измерительная камера;
  • полный комплект монтажных аксессуаров;
  • 100% поверка на метрологически аттестованной проливной установке.

Можно ли обмануть расходомер топлива DFM?

Счетчики расхода топлива DFM позволяют своевременно обнаружить хищение топлива. Датчик устанавливается напрямую в топливную магистраль автомобиля. Он надежно защищен от накрутки и вандализма. Водитель не сможет незаметно повлиять на работу расходомера!

  • Крепкий металлический корпус расходомеров топлива DFM – надёжная защита как от пыли и грязи, так и от попыток вывести датчик из строя.
  • Защита от воздействия даже сильным магнитом. При электромагнитном воздействии расходомер регистрирует длительность воздействия в специальном счетчике «Время вмешательства».
  • Продувка воздухом бесполезна! При повышенном расходе топлива DFM фиксирует вмешательство в счётчике «Накрутка».
  • Высокий срок автономной работы. Расходомеры топлива DFM могут работать от встроенной батареи до двух лет. Во время отключения от бортовой сети расходомер записывает данные в собственную память.
  • Пломбировка расходомера и элементов топливной системы. Водитель не сможет вмешаться в работу топливной системы автомобиля, не повредив пломбы!

Выбор модели расходомера топлива DFM и схема его установки

Линейка приборов DFM включает следующие модели:

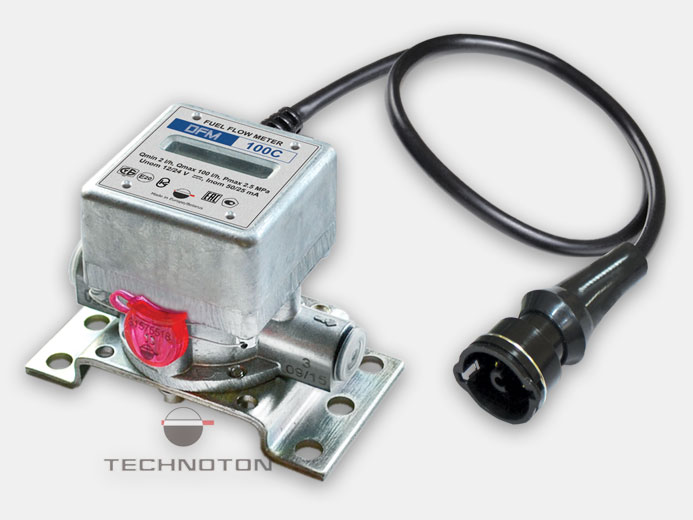

  • расходомер с дисплеем (счетчик-расходомер топлива), однокамерный или дифференциальный;
  • расходомер без дисплея (датчик расхода топлива), однокамерный или дифференциальный.



* - для дифференциальных расходомеров топлива DFM исполнение A не предусмотрено

** - для автономных расходомеров обозначение Z отсутствует

*** - для стандартной погрешности измерения не обозначается

Расходомеры топлива DFM устанавливаются в топливную систему транспортных средств в соответствии с разработанными схемами установки.


Технические характеристики

Присоединительная резьба M14x1.5
Номинальное давление, МПа 0,2
Mаксимальное давление, MПа 2,5
Диапазон напряжения, В 10-50
Защита от перегрузок, В ≤100
Максимальный ток потребления (24 В/12 В), мА 25 / 50
Температура окружающей среды, (без дисплея / с дисплеем), °C -40..+80/
-20..+60
Степень защиты корпуса IP54
Погрешность измерений на каждую камеру, не более, % 1

Диапазон измерения дифференциальных расходомеров

Модель Объём
каждой камеры,
мл
Минимальный расход
в каждой камере, л/ч
Максимальный расход
в каждой камере, л/ч
DFM 100D 5 10 100
DFM 250D 12,5 50 250
DFM 500D 20 100 500

Измеряемые жидкости

датчики расхода топлива DFM можно использовать для измерения расхода следующих жидкостей:

  • дизельное топливо;
  • печное топливо;
  • другие виды жидкого топлива с кинематической вязкостью от 1,5 до 6 мм кв./с.*

* Применение для более вязких жидкостей также возможно, но максимальный расход может стать меньше нормируемого, а падение давления на датчике – больше. Все датчики расхода проверяются на дизельном топливе. Обязательно указывать вид топлива и вязкость при заказе.

Напряжение питания, В
10...50
Рабочая температура
-40°C…+80°C
RS485
Да (зависит от модели)
RS232
Да (зависит от модели)
USB
Да (зависит от модели)
CAN
Да
Исполнение
IP54
Тип устройства
Дифференциальный
