Конвертер интерфейсов MBus Gateway

Конвертер интерфейсов MBus Gateway от TechBase купить в ЕвроМобайл
Конвертер интерфейсов MBus Gateway от TechBase купить в ЕвроМобайл
Конвертер интерфейсов MBus Gateway от TechBase купить в ЕвроМобайл

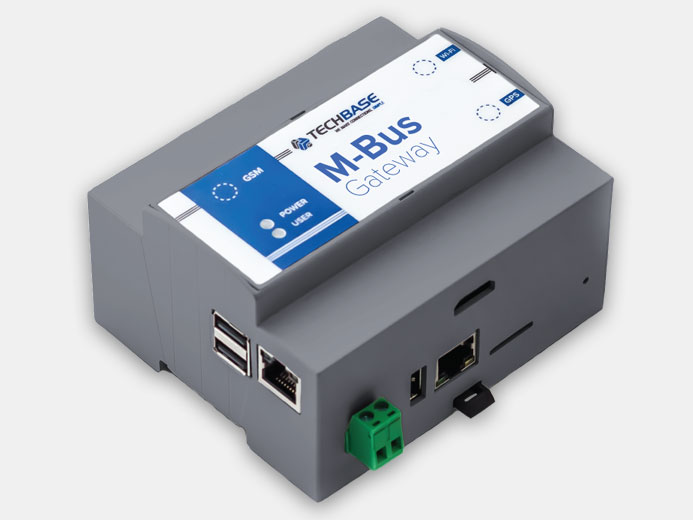

Конвертер интерфейсов MBus Gateway - изображение

Производитель: TechBase

MBus Gateway разработан для простой интеграции устройств M-Bus и Modbus RTU/TCP. С этим устройством вспомогательные устройства M-Bus могут быть подключены к существующей сети Modbus, и M-Bus slaves...

MBus Gateway разработан для простой интеграции устройств M-Bus и Modbus RTU/TCP. С этим устройством вспомогательные устройства M-Bus могут быть подключены к существующей сети Modbus, и M-Bus slaves можно сделать доступными для masters.

Устройство также обладает панелью удаленного доступа к Интернету, что позволяет управлять группами устройств. Это делает интеграцию настраиваемой и простой.

MBus Gateway может использоваться в качестве:

  • Конвертер протоколов и интерфейсов
  • Регистратор данных
  • Встроенный веб-сервер
  • Встроенный компьютер
  • Телеметрический/IoT модуль
  • PLC промышленный модем и GPRS, 3G, 4G/LTE роутер
  • Встроенный I/O модуль
  • GPRS, 3G, 4G/LTE модуль уведомлений
  • Доступ через веб-сайт (визуализация)
  • GPS-модуль

Особенности адаптации к промышленным условиям:

  • Низкое энергопотребление
  • Часы, работающие от батарейки (RTC)
  • Функция WatchDog обеспечивает контроль над выбранным сервером
  • Эффективные файловые системы, используемые для FLASH-памяти, обеспечивают длительную безотказную работу
  • Компактный, прочный корпус из пластика ABS, приспособленный для установки на DIN-шину
  • Простая установка благодаря использованию разъединяемых винтовых клемм
  • Нет движущихся элементов (вентилятор, пластинчатые диски)
  • Диапазон рабочих температур: от -250 С до 80°C

Таблица технических характеристик:

Ethernet интерфейс

Протокол

Modbus TCP

Количество портов

До двух портов

Пропускная способность

100 Мбит/сек

Соединители

RS45

Последовательный интерфейс

Протокол

Modbus RTU/ASCII Master/Slave

Количество входов

1/2/4/8

Стандарт последовательной связи

RS-232/485

Соединители

Винтовые клеммы

Защита изоляции

Защиту от перенапряжения обеспечивает двунаправленный 24 В постоянного тока, максимальная мощность – 600 Вт

Сигналы последовательного интерфейса

RS-232

TxD, RxD, GND

RS-485

Data+, Data-

Интерфейс M-Bus

Вспомогательные устройства M-bus

До 400

Интерфейс

M-; M-; M+; M+; +24V

Соединители

Винтовая клеммная колодка

Скорость передачи данных

От 300 до 19200 бод/сек

Защита от резкого повышения напряжения тока

Максимум – 24 В 600 Вт / 1 мс (до 3 устройств)

Максимум – 43 В пик 600 Вт / 1 мс (4 и более устройств)

Оптоизоляция до трех устройств

2,5 кВ

Оптоизоляция до 4-10 устройств

M-BUS - RS-232: 100 В переменного / постоянного тока

Оптоизоляция до 11-400 устройств

M-BUS - RS-232: 100 В переменного / постоянного тока

RS232: 100 В переменного / постоянного тока

Дополнительная мощность M-Bus

До 10 устройств: не требуется

11-400 устройств: 20-35 В постоянного тока

Программное обеспечение

Конфигурация

Веб-панель, консоль SSH, консоль Telnet, последовательная консоль

Тип программного обеспечения

Linux (Kernel 4.0+), iMod, iModCloud

Сетевые протоколы

TCP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMPv1 (agent), SNMPv2 (agent), ARP, Telnet

Multi-Master и Multi-drop

Режим Master: 128 TCP slaves/сервера

Режим Slave: 256 TCP masters/клиенты

Источники питания

Напряжение питания

От 7 до 30 В постоянного тока, рекомендуется: 12 В постоянного тока при силе 1А

Потребляемая мощность w / w / o модем

2 Вт - 5 Вт (обычно 3 Вт) / 4 Вт - 10 Вт (обычно 5 Вт)

Механические характеристики

Хранение данных

Внутренняя память 4 ГБ EMMC, Внешняя память USB

Корпус и монтаж

ABS, монтаж на DIN-рейку

Габариты

35 x 101 x 120 мм или 91 x 106 x 61 мм

Условия работы/хранения

От -25 до 80°C

Влажность от 5% до 95% без конденсации



Информационный флаер конвертера MBus Gateway
/
