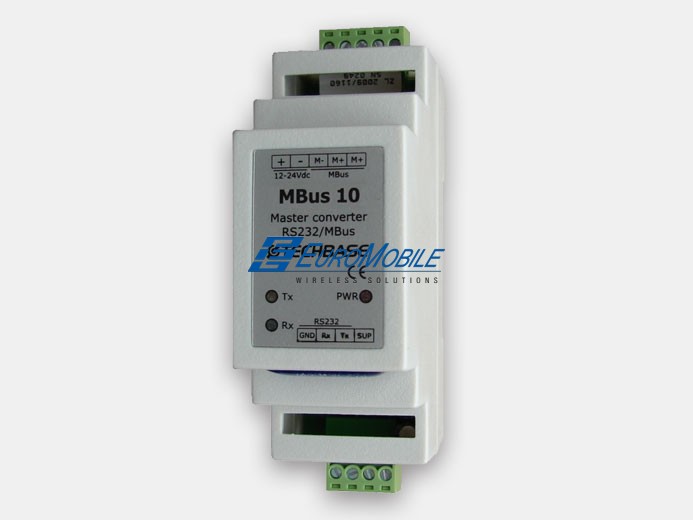

Конвертер M-Bus 10 (RS-232 - M-Bus)
Производитель: TechBase
Конвертер с M-Bus (master) на RS-232. Передача данных в стандарте MBus на RS-232 или Ethernet (опционально).Конвертер M-Bus 10 - преобразователь стандарта передачи данных RS-232 на стандарт M-B...
Конвертер с M-Bus (master) на RS-232. Передача данных в стандарте MBus на RS-232 или Ethernet (опционально).
Конвертер M-Bus 10 - преобразователь стандарта передачи данных RS-232 на стандарт M-Bus. Конвертер в сети данных работает как «master» и позволяет подключить до 10 стандартных приёмников M-Bus («slave»). Конвертер может быть использован с любыми устройствами, имеющими интерфейс M-Bus, например, тепло- и электросчетчиками, регистраторами и интеграторами данных, исполнительными и иными устройствами, поддерживающими этот стандарт. В конвертере предусмотрены диоды-индикаторы: «питание», а также передачи и получения данных. Подключение кабелей к устройству осуществляется с помощью контактных площадок с винтовыми зажимами, благодаря чему монтаж конвертера можно выполнить в любом удобном месте.

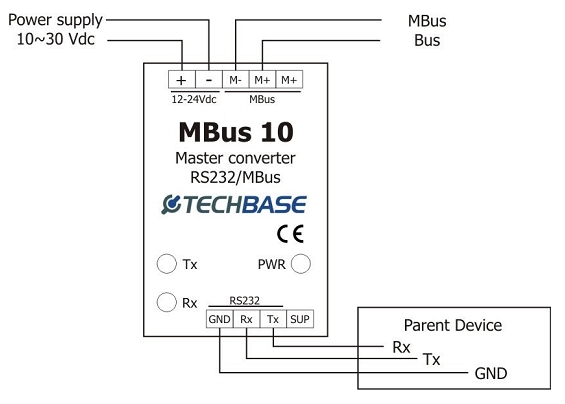

Ниже представлена схема подключения преобразователя M-Bus 10:
Технические характеристики
| Конструкция |
RS-232/M-Bus конвертер |
|
| Входы | ||
| Вход | Интерфейс |
RS-232 (опционально Ethernet) |
| Соединение | Контактная площадка с винтовыми зажимами | |
| Выходы | ||
| Выход |
Интерфейс |
M-Bus |
|
Количество портов |
1 | |
|
Максимальная скорость |
От 300 до 19200 baud/sec | |
| Соединение | Контактная площадка с винтовыми зажимами | |
|
Данные |
Интерфейс |
MBus |
| Максимальное количество устройств MBus «slave» | 10 | |
|
Конфигурация входов/выходов |
||
|
Аппаратный контроль направления трансмиссии |
Нет |
|
|
Автоматический контроль направления трансмиссии |
Да |
|
| Гальваническое разделение | ||
| M-Bus питание конвертера |
отсутствует |
|
| M-Bus соединение RS-232 | 100 В переменный/постоянный ток | |
| Питание конвертера соединение RS-232 | 100 В переменный/постоянный ток | |
|
Защита от перенапряжений |
||
| Защита линии M-Bus | TRANSIL 43 V 600 W/1ms | |
|
Светодиодная сигнализация |
||
| Индикатор передачи данных через соединение M-Bus |
зеленый |
|
|
Индикатор питания |
красный |
|
|
Питание |
||
|
Напряжение источника питания |
+ 12...25 В |
|
|
Потребляемый ток |
до 0,25 А |
|
| Условия работы | ||
|
Диапазон рабочих температур |
0...+40°C | |
|
Габаритные размеры |
||
| размеры |
Длина |
60 мм |
|
Ширина |
34 мм | |
|
Высота |
90 мм | |
