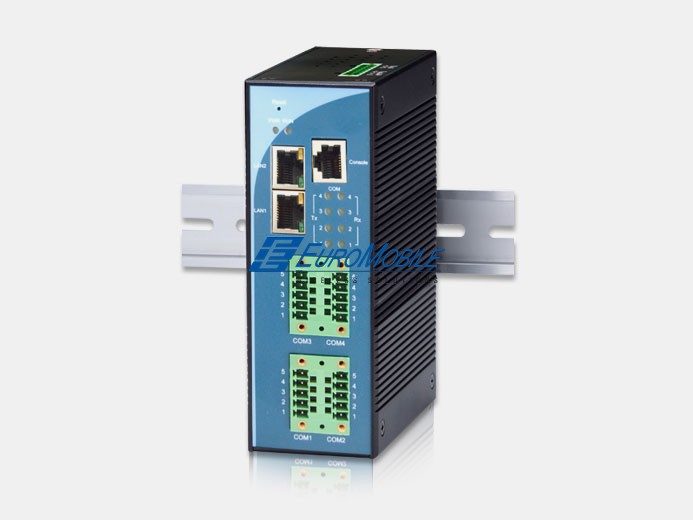

MB5404D-Sis-X (4-хпортовый Modbus-шлюз)
Ethernet-шлюзы - это удобное средство интеграции уже работающих устройств с промышленными сетевыми протоколами для централизованного управления данными в режиме реального времени. Modbus-шлюзы производства Atop позволяют таким секторам, как:
- нефтегазовый комплекс
- силовая автоматика
- системы автоматизации производства
быстро и легко соединить полевые и контролирующие устройства в надёжную телекоммуникационную сеть.
Modbus - это широко распространённый промышленный коммуникационный протокол, основанный на RTU, ASCII и TCP-протоколах, применяется в различных приложениях и системах. Обычно, эти три протокола широко используются в различном промышленном оборудовании, например, РСУ, программно-логические контроллеры, ЧМИ, счётчики электроэнергии, датчики и измерительные приборы. Modbus-шлюзы осуществляют преобразование протокола Modbus между различными аппаратными интерфейсами, которые упрощают процесс управления и применения.
Переключение между Modbus протоколами
Modbus-шлюзы поддерживают стандартный Modbus-протокол и может преобразовывать любые протоколы между Modbus TCP, Modbus RTU и Modbus ASCII для всех поддерживаемых аппаратных интерфейсов
Modbus ID маршрутизация
Modbus-шлюзы готовы к аппаратным и протокольным преобразованиям. Когда возникает конфликт Modbus ID, Modbus-шлюзы также поддерживают ID маршрутизацию к уже имеющимся аппаратным средствам Modbus.
Простая интеграция для сложных конфигураций
Modbus-шлюзы поддерживают различные типы интерфейсов аппаратной связи, преобразование протоколов Modbus и Modbus ID-маршрутизация, всё это позволяет Modbus-шлюзам соединить существующее оборудование и сложные аппаратные средства Modbus в простую легко управляемую сеть.
Разнообразная аппаратная инфраструктура
Modbus-шлюзы поддерживают 4 наиболее известных коммуникационных интерфейса: RS-232/485/422 и Ethernet. Простые в настройках утилиты могут быстро выбрать аппаратный интерфейс и переключиться на существующую коммуникационную инфраструктуру.
Ключевые особенности
- Компактная конструкция Modbus
- Монтаж на DIN-рейку или стену
- Защита от перенапряжений 15 KV для сигналов последовательного порта (MB5001C-Sis)
- Ease-of-use in Modbus Protocol conversion include RTU, ASCII and TCP
- Возможность обновления прошивки через удалённый компьютер по Ethernet
- Разнообразная аппаратная инфраструктура
- Простая интеграция для сложных конфигураций
Технические характеристики
| Ethernet | |
| Коннектор | RJ-45 |
| Соответствие |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX |
| Количество портов | 2 |
| Скорость передачи данных | 10/100 Мбит/с |
| Auto MDI/MDI-X | No |
| Последовательный порт | |
| Коннектор |

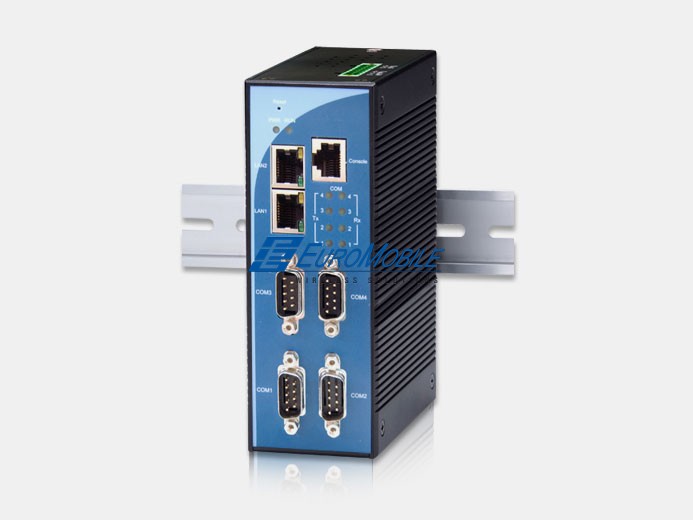

DB9 (MB5404D-X) 3.81 мм 5-контактная клеммная колодка с замком (MB5404D-Sis-X) |
| Режим |
RS-232 / 422 / 485 (MB5404D-X) RS-422 / 485 (MB5404D-X) |
| Изоляция | для SE5404D-Sis-X |
| Порты | 4 |
| Скорость передачи данных | 1200bps~230kbps |
| Parity | None, Odd, Even, Mark, Space |
| Биты данных | 7,8 |
| Стоповые биты | 1,2 |
| Контроль потока |
None, Xon/Xoff, RTS/CTS (MB5404D-X) None, Xon/Xoff (MB5404D-Sis-X) |
| Питание | |
| Коннектор | 5.08 мм 7-хконтакная клеммная колодка |
| Входное напряжение | 9-48 VDC |
| Входной ток, А | 0.65 |
| Энергопотребление, Вт (макс.) | 5.85 |
| Защита от обратной полярности | да |
| Резервирование | да |
| Сертификаты и разрешения | |
| EMC | FCC Class A, CE Class A |
| EMS | Отвечает минимальным нормативным требованиям |
| Безопасность | EN 60950-1 |
| MTBF | 21 год |
| Характеристики окружающей среды | |
| Диапазон рабочих температур | -40°C~+80 |
| Температуры хранения | -40°~+85°C |
| Влажность | 5~95% относительной влажности (без образования конденсата) |
| Физические характеристики | |
| Габариты, мм | 53.4 x 145.7 х 19.9 |
| Материал корпуса | метал |
| Монтаж | На стену, DIN-рейка (опция) |
| Кнопка Reset | да |
| Вес, г | 90 |
| Программное обеспечение | |
| Основное отличие | ID Mapping, Modbus Caching, Modbus Routing |
| Настройки | Serial Manager / Web UI / Telnet |
| Виртуальный COM-порт | Windows/Linux-драйвера |
| Поддерживаемые протоколы | IPv4, ICMP, TCP, UDP, DHCP клиент, HTTP, Telnet, RFC2217, NTP, DNS, SMTP, Syslog |
| Режим линка | |
| TCP-сервер |
32 Modbus TCP Master/Slave (общий для всех COM-портов) виртуальный COM-порт |
| Гарантия | 5 лет |
