SF63 (RS-232/422/485 в оптоволокно)
Распродажа
Производитель: Atop

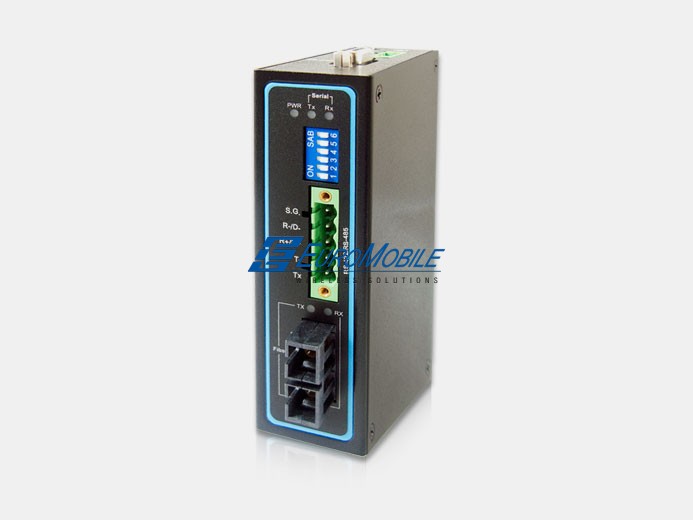

Медиаконвертер Atop SF63-TB-DB-1Fm-SC-2, тип: Serial-to-Fiber, многомод, SC коннектор, до 2-х кмПромышленная серия медиа-конвертеров SF63 разработана для обеспечения преобразования данных 100BaseFX (SC или ST-коннектор), RS-232 и RS-422/485. Характеристики соединения включают в себя мультимодовый SC/ST-коненктор (2 км) и одномодовый SC/ST-коннектор (15 км/30 км).
Серия медиа-конвертеров SF63 последовательных интерфейсов в потоволокно создана для применения в жёстких условиях окружающей среды и соответствует FCC/CE-стандартам.
Ключевые особенности
- Мультимодовое оптоволокно 2 км, одномодовое оптоволокно 15км/30 км
- PTP and Ring mode для serial fiber ring communication
- RS-485 120 ohm line terminator
- RS-485 Data signals pull high/low resister
- Диапазон входного напряжения: 9...48 VDC
- Широкий диапазон рабочих температур: -40ºС...+70°C, предназначена для применения в опасных условиях окружающей среды.
Технические характеристики
| Характеристики оптоволокна | |
| Коннектор | SC |
| Количество портов | 1 |
| Скорость передачи данных | 1000 Мбит/с |
| Тип оптоволокна |
Одномодовое (SF63-TB-DB-1Fs-SC-30) Мультимодовое (SF63-TB-DB-1Fm-SC-2) |
| Требования к кабелю |
9/125μm (SF63-TB-DB-1Fs-SC-30) 50/125μm, 62.5/125μm (SF63-TB-DB-1Fm-SC-2) |
| Длина волны | 1310 nm |
| Выходное питание Tx |
0 ~ -20 дБм (SF63-TB-DB-1Fs-SC-30) -14~-23.5 дБм при 50/125μm (SF63-TB-DB-1Fm-SC-2) -14~-20 дБм при 62.5/125μm (SF63-TB-DB-1Fm-SC-2) |
| Rx чувствительность |
-32 дБм (SF63-TB-DB-1Fs-SC-30) -31 дБм (SF63-TB-DB-1Fm-SC-2) |
| Дальность передачи |
30 км (SF63-TB-DB-1Fs-SC-30) 2 км (SF63-TB-DB-1Fs-SC-2) |
| Последовательные порты | |
| Коннектор | DB9 x 1 / 5.08 мм 5-контактная клеммная колодка с замком x 1 |
| Режимы |
RS-232 на DB9 RS-422/RS-485 на клеммную колодку |
| Изоляция | нет |
| Количество портов | 2 |
| Скорость передачи данных | 300bps ~ 921kbps |
| Характеристики питания | |
| Коннектор | 5.08 мм 3-контакная клеммная колобка с замком |
| Входное питание | 9...48 VDC |
| Входной ток, А | 0.28 |
| Защита от обратной полярности | да |
| Резервирование | нет |
| Сертификаты и разрешения | |
| EMC | FCC Class A, CE Class A |
| EMS | ESD Level 4, RS Level 3, EFT Level 3, Surge Level 3, CS Level 3, PFMF Level 3, DIP |
| Безопасность | EN 60950-1 |
| Ударозащита | MIL-STD-810F Method 516.5 |
| Свободное падение | MIL-STD-810F Method 516.5 |
| Виброзащита | MIL-STD-810F Method 514.5 C-1 & C-2 |
| Пыле- и влагозащита | IP50 |
| Характеристики окружающей среды | |
| Диапазон рабочих температур | -40°C~70°C |
| Диапазон температур хранения | -40°~85°C |
| Влажность | 5~95% относительной влажности (без образования конденсата) |
| Физические характеристики | |
| Габариты, мм | 34.4 x 91.2 x 120 |
| Материал корпуса | металл |
| Монтаж | на DIN-рейку, на стену (опция) |
| Кнопка Reset | нет |
| Вес, г | 700 |
| Гарантия | 5 лет |
