Sensys Networks (вопросы и ответы)


Вопросы и ответы по оборудованию Sensys

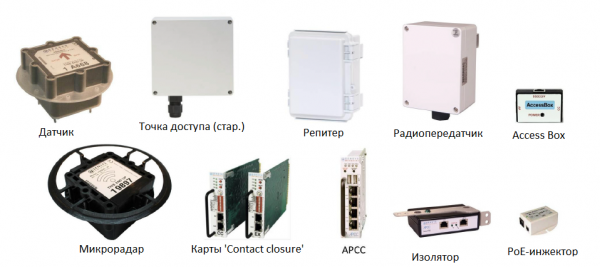

Какие виды оборудования бывают?

Оборудование, поставляемое компанией «Сенсис», состоит из датчиков, приёмо-передающих устройств, повторителей, а также вспомогательных устройств.
В качестве приёмо-передающих устройств выступают «Точка доступа» и аналогичный по функционалу комплект «FlexControl+FlexRadio+Antenna». Таким образом точка доступа является заменой трём разрозненным устройствам, выполнена в едином корпусе, выполняет аналогичные функции. Разница заключается в способе установки – точка доступа устанавливается на столбе или мачте, а Контроллер – внутри шкафа.


В качестве вспомогательных составляющих могут выступать:
  1. POE-свитч для питания точки доступа;
  2. Пистолет для нанесения клея-смолы;
  3. Баллоны с клеем-смолой;
  4. Комплект VESA-крепежей на шарнирах для установки Точки доступа или Повторителя.

Какие виды датчиков бывают?

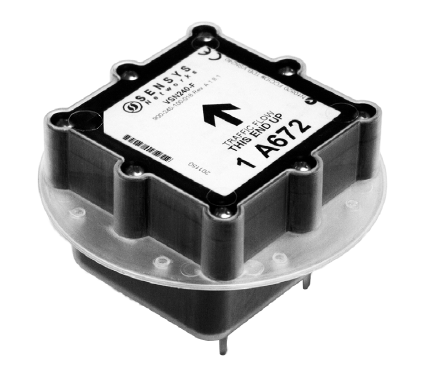

Существуют два вида датчиков – магнитно-резистивный и т.н. «Микрорадар». Магнитный датчик способен определять наличие/отсутствие автомобиля. «Микрорадар» способен определять наличие/отсутствие велосипеда. Также заявлена возможность «Микрорадара» определять наличие автомобиля, однако эта возможность не проверялась на практике.


На какое время жизни рассчитана батарея датчиков?

Заявленный срок службы до 10 лет, ёмкость составляет 7,2 А*ч, батарея 3,6 Вольта.

На какую глубину должны устанавливаться датчики?

Оба вида датчиков должны устанавливаться на разную глубину. Так, обычный магнитный датчик должен устанавливаться на глубину 2 сантиметра (под глубиной в данном случае имеется в виду толщина слоя заливки клеем-смолой над датчиком).
Специальный «глубокий» датчик устанавливается на глубину до 10 сантиметров (над датчиком), т.е. глубина лунки должна составлять до 16 сантиметров.

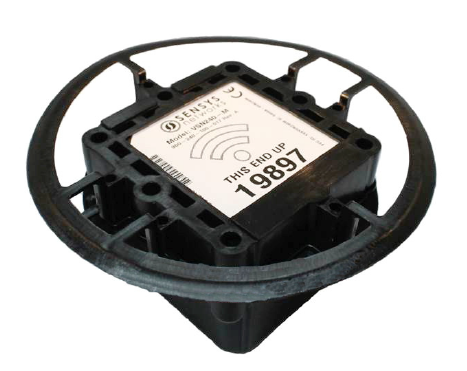

Микрорадар должен устанавливаться на глубину 0,6 сантиметра, для правильного её определения корпус оснащён «рожками» в верхней части. Верхняя часть этих «рожек» должна быть на поверхности.

Каков алгоритм установки датчика?

  • Выбрать места установки датчиков на асфальте;
  • Просверлить лунку диаметром 10 сантиметров, глубиной 7,5 сантиметров (для «Микрорадара»), 7 сантиметров (для обычного магнитного датчика) или 16 сантиметров (для специального магнитного датчика глубокой установки);
  • Залейте дно лунки примерно наполовину;
  • Аккуратно, но решительно установите датчик в лунку;
  • Залейте свободную область лунки;
  • Дайте клею застыть 10-15 минут.

Какие устройства взаимодействуют с датчиками?

  1. Точка доступа. Является законченным и самодостаточным устройством для взаимодействия с датчиками и ПО. Питание точки доступа осуществляется через дополнительно приобретаемый POE-свитч, либо другое POE-устройство, например, инжектор. Такие устройства не идут в комплекте.
  2. FlexControl (устройство для установки в технологический шкаф на перекрёстке). Контроллер оснащается внешней антенной, например, антенной-шайбой, устанавливаемой на крышу шкафа, либо антенной, устанавливаемой на мачте/столбе. Контроллер не является самодостаточным устройством. Для связи с антеннами необходимо устройство FlexRadio. Также к контроллеру необходимо подведение питания. Дополнительно приобретается блок питания 220->12 вольт, либо питание контроллера осуществляется напрямую от источника 12 Вольт при его наличии в технологическом шкафу.

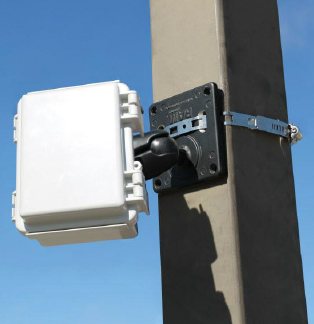

  3. Повторитель FlexRepeater (в случаях, когда между точкой доступа или контроллером нет прямой видимости). Повторитель не является самодостаточным устройством, он лишь усиливает сигнал от Контроллера или Точки доступа. Подведение питания для повторителя не требуется, т.к. он оснащён мощной батареей для автономной работы. Повторитель должен быть направлен для «отражения» сигнала от датчиков и приёмо-передатчика.

Как настроить датчики в ПО?

Для настройки датчиков существует специальное ПО под названием Traffic Dot. В нём необходимо произвести загрузку спутникового снимка для удобства визуального контроля расположения датчиков. В качестве снимка подойдёт скриншот Яндекс- или Гугл-карт.

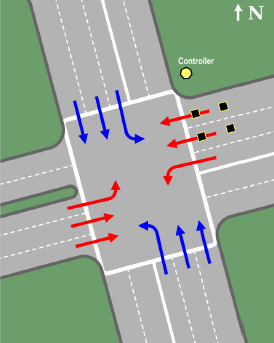

Для настройки необходимо загрузить снимок, далее с помощью перетаскивания разместить на карте зоны детекции (полоса налево, полоса прямо, разворот и так далее).
Разместите на снимке местоположение для точки доступа.
После размещения зон детекции необходимо перетащить на карту пиктограммы датчиков (они расположены в нижней панели). Датчик привязывается к определённой зоне детекции.

Как проверить работу датчиков?

Перейдите с режима визуального отображения спутникового снимка в режим «Таблица» (в правой части экрана). Таблица отобразит служебную информацию, в том числе, уровень сигнала, а также Detections, то есть количество пересечений датчика автомобилем.
Запомните число Detections, проедьте по месту установки датчика, убедитесь, что число увеличилось на 1.

Каков принцип работы микрорадара?

Устройство отправляет микроимпульсы, которые отражаются от объекта и измеряются приёмником.

Зачем используется «Изолятор»?

Это устройство для защиты FlexControl от короткого замыкания и удара молний в выносные элементы, в частности, FlexRadio. Устройство способно выдержать под нагрузкой до 15 кВ.

Каковы характеристики Контроллера?

Это устройство с ОС Линукс. Имеет на борту процессор на 400 МГц, 256 Мб ОЗУ, 128 Мб ПЗУ.

Какова высота установки активных устройств?

Устройства необходимо монтировать на высоту до 5 метров.

Какие существуют возможности активных устройств?

А) Подсчёт
Б) Занятость
В) Средняя скорость
Г) Медианная скорость
Д) Длина ТС
Е) Дистанция (интервал между ТС)

Какова скорость передачи данных?

До 250 Кбит/с

Почему так много видов точек доступа?

Они отличаются интерфейсами подключения – последовательный порт, LAN, SDLC.

На какое время жизни рассчитана батарея Репитера?

Заявленный срок службы до 8 лет, ёмкость составляет 57,2 А*ч, батарея 3,6 Вольта.
Репитер, имеющий маркировку LL, оснащается батареей 171 А*ч.
