Интеграция компактных LTE-модулей в компактные устройства

Рынок требует все более миниатюрных «умных» устройств, будь то носимые гаджеты, медицинские датчики или промышленные трекеры. Парадокс в том, что при уменьшении размеров корпуса требования к качеству и скорости беспроводной связи только растут. Просто купить самый маленький LTE-модуль и встроить его в плату - это прямой путь к перегреву, потере сигнала и разряженной за пару часов батарее. Успешная интеграция LTE в компактное устройство - это инженерное искусство, требующее решения трех ключевых вызовов: компоновки, антенны и энергопотребления. В этом руководстве мы делимся практическим опытом решения этих задач.

Вызов №1: Борьба за миллиметры. Выбор форм-фактора и компоновка

Когда каждый квадратный миллиметр на плате на счету, выбор форм-фактора сотового модуля становится первым и определяющим шагом. Привычные по 3G или ранним 4G-устройствам форматы вроде Mini PCI-Express или M.2 для по-настоящему компактных решений не подходят - они слишком громоздки. На арену выходят напаиваемые модули.

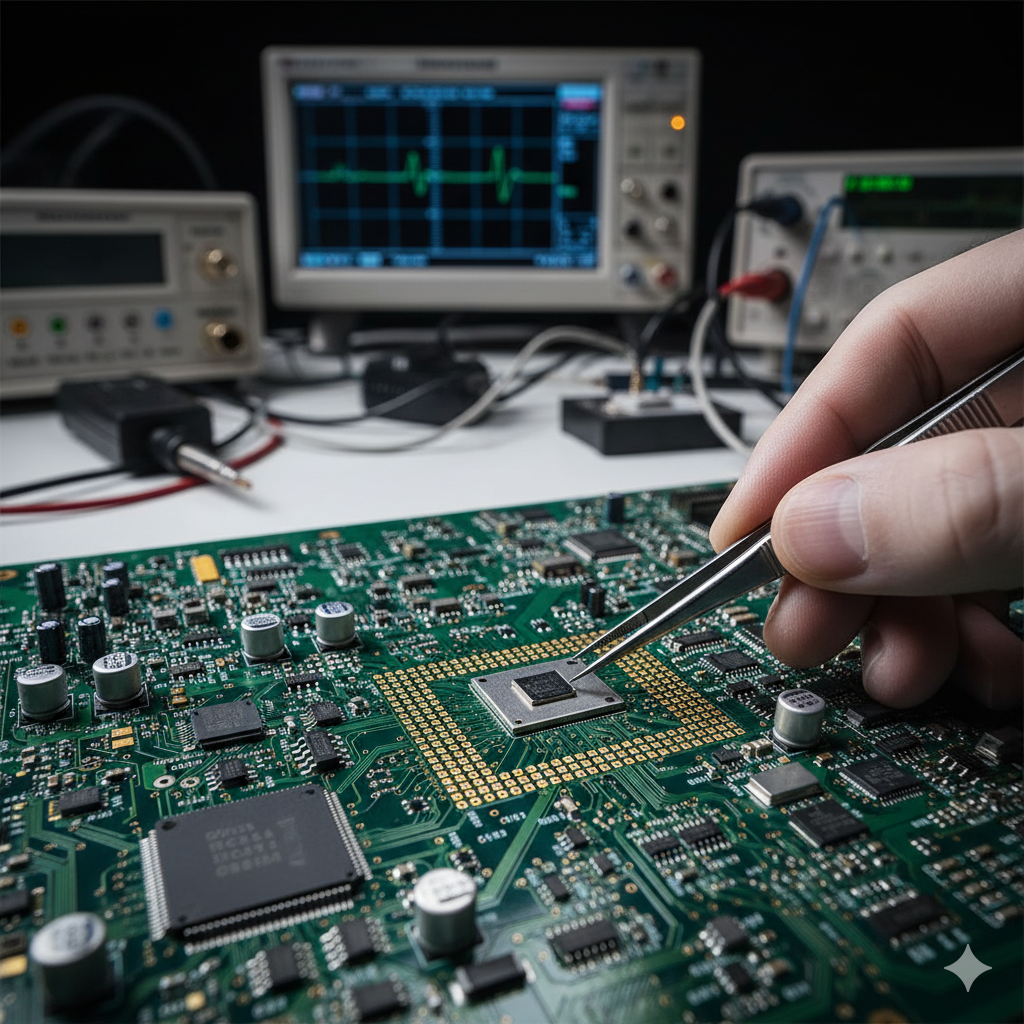

Для носимой электроники, миниатюрных трекеров или датчиков единственным разумным выбором является LGA-модуль. Он не только экономит драгоценное место, но и обеспечивает высокую механическую прочность, что критично для устройств, подверженных вибрациям. Однако его интеграция требует тщательного проектирования печатной платы и не прощает ошибок на этапе прототипирования.

Совет эксперта: при трассировке платы под LGA-модуль особое внимание уделите RF-тракту - цепи от модуля до антенного разъема или самой антенны. Эта дорожка должна быть как можно короче, иметь волновое сопротивление 50 Ом и проходить вдали от цифровых шин и импульсных источников питания. Любые "шумы" рядом с RF-трактом приведут к ухудшению чувствительности и падению качества связи.

Вызов №2: Антенна. Как не потерять сигнал в тесном корпусе

Антенна - самый недооцененный компонент в IoT-устройстве. Можно выбрать лучший LTE-модуль, но если антенна спроектирована или расположена неправильно, стабильно работать система не будет. В компактном корпусе эта проблема стоит особенно остро.

Почему нельзя просто взять любую антенну?

Эффективность антенны зависит от ее окружения. Металлический корпус, аккумулятор, дисплей, даже рука человека - все это влияет на ее характеристики. Поэтому антенна должна проектироваться или подбираться под конкретный корпус и компоновку.

Основы проектирования:

• "Чистая зона" (Clearance zone): Вокруг антенны должно быть свободное пространство, без металлических деталей и других компонентов. Разместить антенну вплотную к аккумулятору в корпусе GPS-трекера - все равно что пытаться кричать на рок-концерте. Вас никто не услышит.

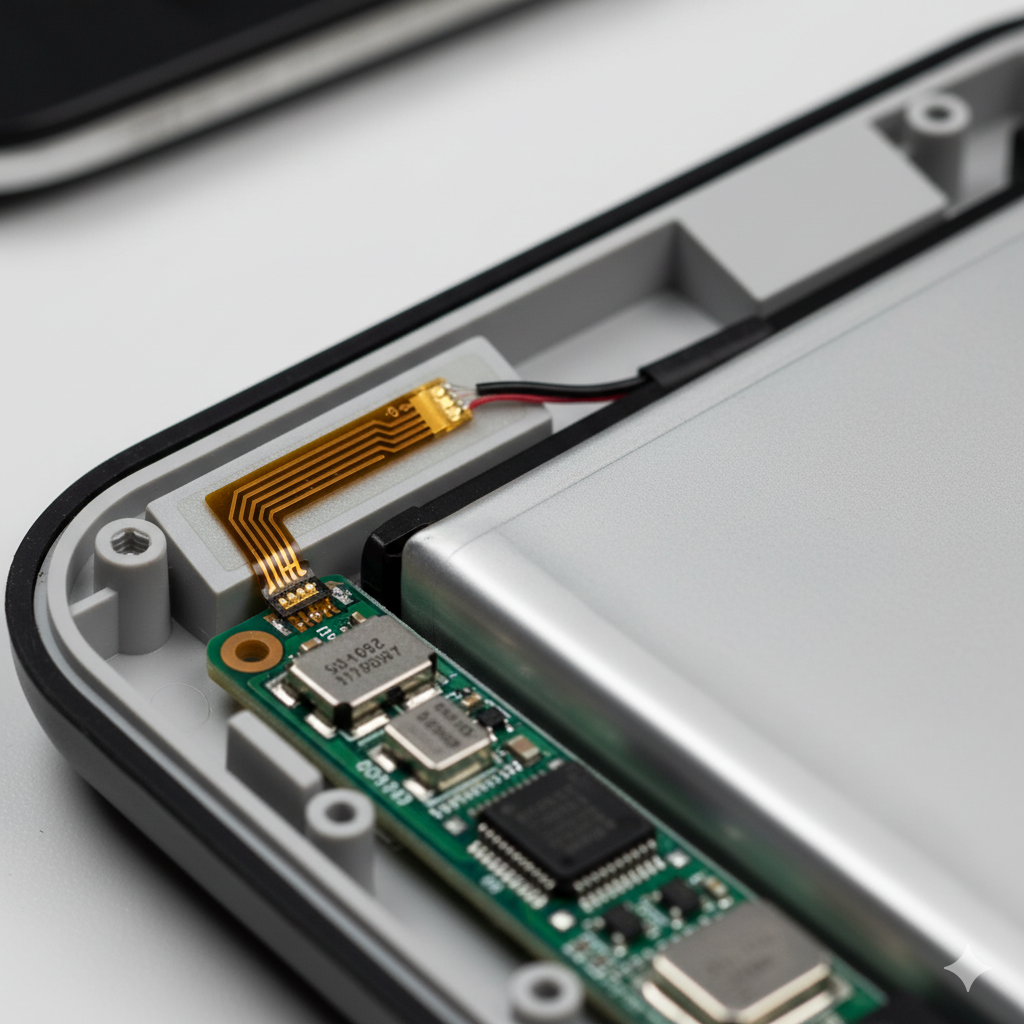

• Выбор типа антенны: Для компактных устройств чаще всего используют чип-антенны (паяются на плату) или гибкие FPC-антенны (клеятся на внутреннюю поверхность корпуса). У каждой свои требования к "чистой зоне" и расположению.

Современный стандарт LTE-M (Cat M1) или Cat 1 bis позволять упростить задачу, так как для их работы требуется всего одна антенна вместо двух (MIMO) у модулей более высоких категорий, что помогает как уменьшить размер IoT устройства, так и снизить его конечную стоимость.

Для устройств, где требуется надежная связь, но нет возможности разместить полноразмерные антенны, существуют готовые решения. Например, промышленные LTE-роутеры от компании «ЕвроМобайл» уже имеют продуманную конструкцию с оптимально расположенными антеннами и сертифицированы для работы в российских сетях.

Вызов №3: Энергопотребление. Обеспечиваем месяцы работы от одной батареи

Сотовый модуль - один из главных потребителей энергии в IoT-устройстве. Особенно если речь идет о передаче больших объемов данных через 4G-сеть. Для устройства с батарейным питанием это критично.

Решить эту проблему помогает правильный выбор технологии и использование специальных режимов энергосбережения.

• Режимы PSM и eDRX:
  • PSM (Power Saving Mode): Режим "глубокого сна". LTE-модуль полностью отключает радиочасть и "просыпается" только в строго заданное время (например, раз в сутки), чтобы связаться с сетью. Идеально для устройств, которым не нужен постоянный интернет, вроде датчиков сбора телеметрии.
  • eDRX (extended Discontinuous Reception): Режим "дремы". Модуль периодически "слушает" эфир, но делает это с большими интервалами, чем в обычном режиме. Это позволяет ему оставаться доступным для входящих соединений, но при этом экономить энергию.
• Выбор подходящего стандарта LTE:
  • LTE Cat. 4/6: Высокоскоростные категории, предназначенные для передачи больших объемов данных (видео, фото). Они обеспечивают скорости в десятки и сотни Мбит/с, но и потребляют больше всего энергии. Подходят для видеорегистраторов или камер.
  • LTE Cat. 1: Сбалансированный стандарт для IoT. Скорости до 10 Мбит/с достаточно для большинства M2M-задач, при этом энергопотребление значительно ниже, чем у Cat. 4.
  • LTE Cat. M1 (LTE-M) / NB-IoT: Низкоскоростные стандарты, специально разработанные для умных датчиков и счетчиков. Они обеспечивают минимальное энергопотребление, позволяя устройствам работать от одной батарейки годами, но не подходят для передачи больших объемов данных.

Представьте носимый медицинский датчик. Для него LTE-модуль Cat. 4 - избыточная роскошь, которая съест батарею за полдня. Здесь идеален Cat. 1 или даже LTE-M.

Практический чек-лист: 5 шагов успешной интеграции LTE-модуля

1. Определите требования: Какая скорость передачи данных нужна? Каков бюджет энергопотребления? Устройство стационарное или мобильное?
2. Выберите стандарт: Для видео - Cat. 4, для телеметрии - Cat. 1, для "спящих" датчиков - LTE-M/NB-IoT. Откат к GSM или 3G в новых разработках уже нецелесообразен.
3. Подберите форм-фактор: Для прототипа можно взять M.2, для серийного компактного устройства - только LGA.
4. Спроектируйте антенну на раннем этапе: Не откладывайте вопрос размещения антенны "на потом". Заложите под нее место в корпусе и на плате на самой ранней стадии проектирования.
5. Запланируйте время и бюджет: Учтите время на отладку ПО, полевые тесты в реальной сети и обязательную сертификацию конечного устройства.

Заключение

Успешная интеграция LTE-модуля в компактное устройство - это комплексная инженерная задача, где нет мелочей. Неправильный выбор форм-фактора, ошибка в трассировке платы или неудачное расположение антенны могут свести на нет все усилия по созданию передового продукта. Главный секрет - подходить к проектированию системно, решая вопросы компоновки, теплоотвода, питания и радиочасти одновременно.

Столкнулись со сложной задачей интеграции? Инженеры ЕвроМобайл помогут купить компоненты, поделятся экспертизой и референс-дизайнами, чтобы ваше решение вышло на рынок быстрее. Обратитесь за консультацией.

Часто задаваемые вопросы

В: Насколько LGA-модуль сложнее в монтаже, чем M.2?

О: LGA-модуль требует автоматизированного поверхностного монтажа (SMT) и рентген-контроля качества пайки. Он не предназначен для ручной установки. M.2 модуль просто вставляется в разъем, что удобно для прототипов и мелкосерийного производства, но менее надежно и занимает больше места.

В: Можно ли использовать один и тот же модуль для работы в России и, например, в США?

О: Не всегда. В разных странах используются разные частотные диапазоны LTE (bands). Необходимо выбирать "глобальный" LTE-модуль, который поддерживает все необходимые вашему устройству частоты. Эта информация всегда указывается в документации на модуль.

В: Что такое eSIM и помогает ли он уменьшить размер устройства?

О: eSIM (embedded SIM) - это микросхема, которая заменяет собой традиционную пластиковую SIM-карту. Она напаивается прямо на плату, что позволяет отказаться от громоздкого SIM-слота и держателя. Это действительно помогает как уменьшить размер IoT устройства, так и повысить его надежность и герметичность.
