Принципы работы IGBT-модуля и критерии выбора: техническое руководство

Это техническое руководство поможет разобраться в принципах работы и ключевых параметрах IGBT-модулей, чтобы на основе практического алгоритма сделать правильный выбор компонента для вашей силовой системы и избежать дорогостоящих ошибок.

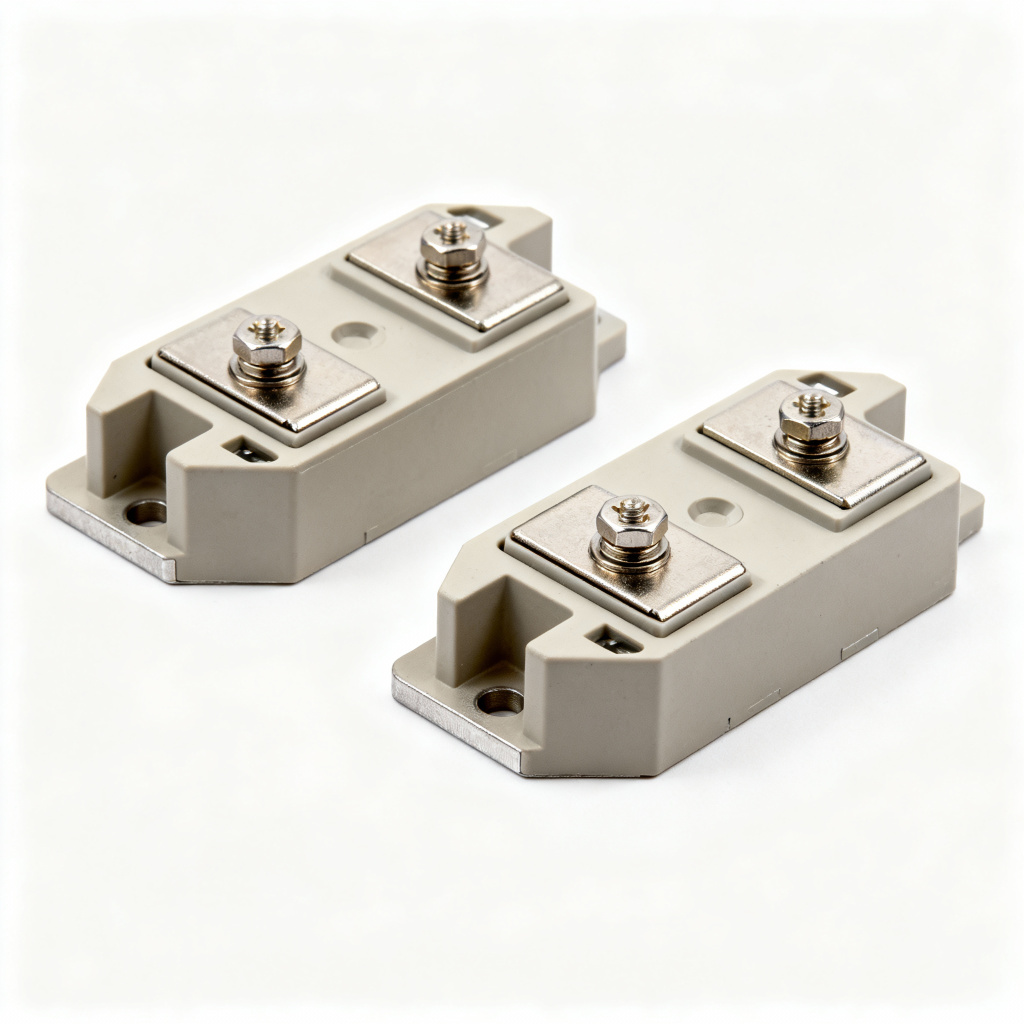

В промышленной автоматике, преобразователях частоты и источниках бесперебойного питания надежность системы напрямую зависит от ее силовых компонентов. IGBT модуль — это именно тот ключевой полупроводниковый прибор, который выполняет роль "умного" переключателя, управляя потоками высокого напряжения и тока. Понимание его устройства и характеристик - основа для создания отказоустойчивого и энергоэффективного оборудования.

IGBT модули.png

Анатомия IGBT: что находится под крышкой модуля?

Чтобы понять принцип работы IGBT, нужно заглянуть в его внутреннее устройство. IGBT (Insulated Gate Bipolar Transistor или биполярный транзистор с изолированным затвором) представляет собой гибрид двух технологий. Он взял лучшее от двух типов транзисторов:

  1. От полевого транзистора (MOSFET): изолированный затвор. Это входная часть устройства, которая позволяет управлять модулем с помощью небольшого напряжения, почти не потребляя при этом ток. Простота управления - одно из главных преимуществ IGBT транзисторы.
  2. От биполярного транзистора (BJT): мощная выходная часть. Она способна коммутировать (включать и выключать) значительные токи при высоком напряжении, что делает IGBT идеальным решением для силовой электроники.

Простыми словами, схема IGBT объединяет легкость управления полевого транзистора с мощью биполярного. Такая структура позволяет создавать компактные и эффективные модули питания.

Упрощенная внутренняя схема IGBT-модуля.jpg

Читаем Datasheet правильно: ключевые параметры и их реальное значение

Техническая документация (datasheet) - главный источник информации о модуле. Однако цифры в ней требуют правильной интерпретации. Рассмотрим ключевые характеристики IGBT, на которые нужно обращать внимание в первую очередь.

  • Напряжение коллектор-эмиттер (Vce): Максимальное напряжение, которое транзистор выдерживает в закрытом состоянии. Важно выбирать модуль со значительным запасом (обычно 30-50%) относительно пикового напряжения в вашей системе, чтобы избежать пробоя при скачках.
  • Ток коллектора (Ic): Максимальный постоянный ток, который может протекать через транзистор. В документации также указывается импульсный ток, который прибор выдерживает кратковременно. Ориентироваться нужно на средний рабочий ток вашей нагрузки.
  • Напряжение насыщения (Vce(sat)): Падение напряжения на транзисторе в открытом состоянии. Чем ниже этот показатель, тем меньше энергии превращается в тепло и тем выше КПД системы.
  • Частота переключения (Switching Frequency): определяет, как быстро транзистор может открываться и закрываться. Более высокая частота позволяет уменьшить габариты других компонентов схемы (например, индуктивностей), но увеличивает потери на переключение и нагрев самого модуля.

Совет эксперта: никогда не выбирайте силовой модуль, работающий на пределе своих характеристик. Всегда закладывайте запас прочности не менее 30%. Например, если пиковое напряжение в вашей сети достигает 800В, выбирайте модуль с Vce не ниже 1200В. Этот простой шаг кардинально повышает надежность всей установки и защищает от выхода из строя из-за непредвиденных всплесков напряжения.

Практические аспекты применения: о чем не пишут в рекламных статьях

Долговечность и стабильность работы IGBT-модуля зависят не только от его внутренних характеристик, но и от внешних факторов.

Охлаждение

Главный враг любого силового полупроводника - перегрев. Даже самый качественный модуль быстро выйдет из строя без эффективного теплоотвода. При проектировании системы необходимо предусмотреть радиатор достаточной площади и, при необходимости, активное охлаждение (вентилятор).

Схема управления (драйвер)

Для корректной работы изолированного затвора требуется специальная схема - драйвер. Он обеспечивает быструю зарядку и разрядку емкости затвора, формируя четкие сигналы для открытия и закрытия транзистора. Неправильно спроектированный драйвер может привести к неполному открытию ключа, увеличению потерь и даже разрушению модуля.

Совет эксперта: правильный подбор компонентов силовой электроники требует глубокой экспертизы. В каталоге компании ЕвроМобайл представлены Модули IGBT, которые прошли строгий отбор нашими инженерами. Мы не просто поставляем компоненты, а предоставляем полную техническую поддержку для их интеграции в ваши проекты, помогая подобрать оптимальное решение.

IGBT или MOSFET — что и когда выбрать?

Вопрос "IGBT или MOSFET" является одним из самых частых при проектировании силовых схем. Оба типа транзисторов имеют свои сильные стороны, и выбор зависит от конкретной задачи.

Характеристика

IGBT (Биполярный транзистор с изолированным затвором)

MOSFET (Металл-оксид-полупроводник полевой транзистор)

Рабочее напряжение

Высокое (600В - 6500В)

Низкое и среднее (до 1000В)

Рабочий ток

Высокий (десятки и сотни Ампер)

Средний

Частота переключения

Средняя (до 50-100 кГц)

Высокая (сотни кГц и МГц)

Потери в открытом состоянии

Низкие при высоком напряжении

Низкие при низком напряжении

Основное применение

Преобразователи частоты, сварочные аппараты, ИБП, электропривод.

Импульсные блоки питания, DC-DC преобразователи, аудиоусилители.

Проще говоря: если, ваша система работает с напряжением выше 600В и требует коммутации больших токов, IGBT - ваш выбор. Если же в приоритете высокая частота переключений при относительно низком напряжении, стоит смотреть в сторону MOSFET.

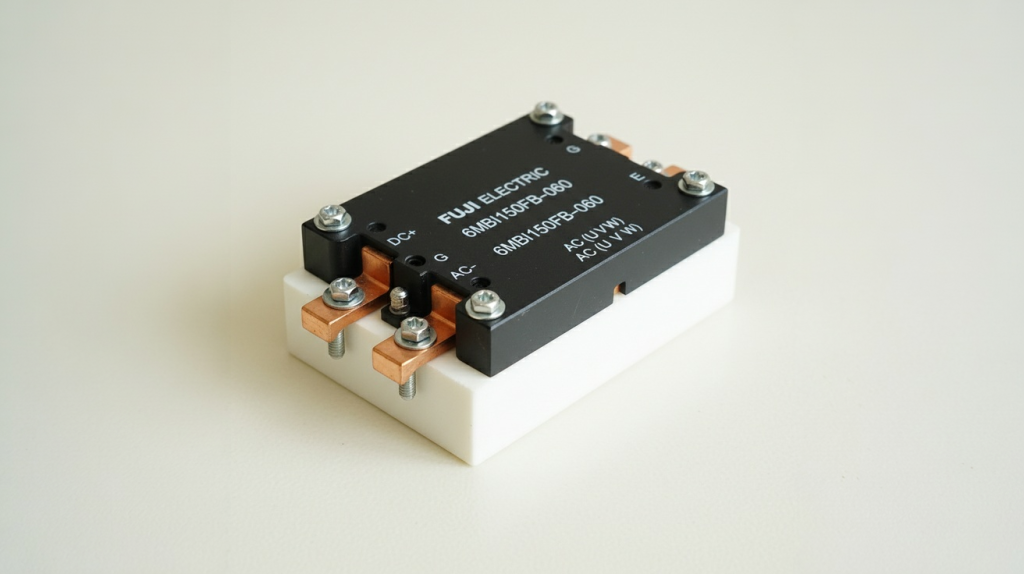

Пошаговый алгоритм выбора IGBT-модуля

IGBT модуль.png

Систематический подход - ключ к правильному выбору. Следуйте этому алгоритму, чтобы учесть все нюансы.

Шаг 1. Напряжение (Vce) и ток (Ic): выбираем с запасом

Определите максимальные значения напряжения и тока в вашей схеме и добавьте к ним запас прочности 30-50%. Это базовый критерий отсева.

Шаг 2. Частота переключения: находим баланс между скоростью и потерями

Оцените, на какой частоте будет работать ваш преобразователь. Выбирайте модуль, для которого эта частота является оптимальной, чтобы минимизировать суммарные потери (статические и динамические).

Шаг 3. Конфигурация: полумост, чоппер или одиночный ключ?

Модули поставляются в разных конфигурациях. Полумост (два транзистора в одном корпусе) удобен для построения инверторов, тогда как одиночный ключ подходит для простых коммутаторов. Выбор зависит от топологии вашей силовой схемы.

Шаг 4. Технология и поколение: стоит ли платить за IGBT7?

Производители постоянно совершенствуют технологии. Новые поколения (например, IGBT7 от Infineon) предлагают меньшие потери и более высокую плотность мощности. Для новых разработок имеет смысл использовать современные решения, тогда как для ремонта старого оборудования можно подобрать аналог из предыдущих поколений.

Шаг 5. Корпус и охлаждение: как не допустить перегрева

Выберите тип корпуса, который удобен для монтажа и обеспечивает хороший тепловой контакт с радиатором. Убедитесь, что ваша система охлаждения способна рассеять тепло, выделяемое модулем при пиковой нагрузке.

Совет эксперта: самая распространенная ошибка - рассматривать выбор IGBT модуля в отрыве от всей системы. Транзистор, драйвер и система охлаждения - это единый узел. Даже лучший силовой ключ не будет работать эффективно, если драйвер не способен им управлять, а радиатор - отводить тепло. Проектируйте этот узел комплексно.

Подведем итоги

Выбор правильного IGBT-модуля — это не просто сопоставление цифр из технической документации. Это комплексная инженерная задача, где необходимо учитывать взаимосвязь всех элементов системы: от параметров нагрузки до эффективности системы охлаждения. Инвестиции времени в тщательный анализ и подбор компонента с запасом прочности окупаются многократно за счет повышения надежности, снижения энергопотребления и долговечности всего устройства.

Если вы столкнулись со сложной задачей или сомневаетесь в выборе между несколькими вариантами, не стесняйтесь обращаться за помощью. Консультация с опытными инженерами поможет избежать дорогостоящих ошибок и подобрать решение, которое будет оптимально соответствовать именно вашим требованиям.
