Что такое высокоточные GNSS-модули и за счет чего достигается точность?
Стандартный GPS или ГЛОНАСС приемник в обычном смартфоне или автомобильном навигаторе определяет координаты с погрешностью 3-5 метров. Для бытовых задач этого достаточно. Но в промышленных IoT-системах, где каждое устройство выполняет критически важную функцию, такая погрешность приводит к серьезным проблемам.
- Прямые финансовые потери. В точном земледелии отклонение трактора или дрона-опрыскивателя на пару метров означает пропуски в обработке поля или, наоборот, двойной расход дорогостоящих удобрений. В логистике - это неверно учтенный пробег и перерасход топлива.
- Сбои в автоматизации. Представьте робота-курьера, который не может найти нужную дверь подъезда, или беспилотный погрузчик на складе, который блокирует проезд из-за неверного позиционирования. Работа таких систем напрямую зависит от способности определять местоположение с точностью до сантиметров.
- Риски безопасности. Для служб экстренного реагирования или при мониторинге опасных грузов метровая погрешность может стать критической. От того, насколько точно система определяет местоположение, зависят жизни людей и сохранность ценных активов.
Переход на высокоточное позиционирование - это не усложнение, а необходимая инвестиция в надежность и эффективность бизнес-процессов.
Что такое высокоточные GNSS-модули и за счет чего достигается точность?

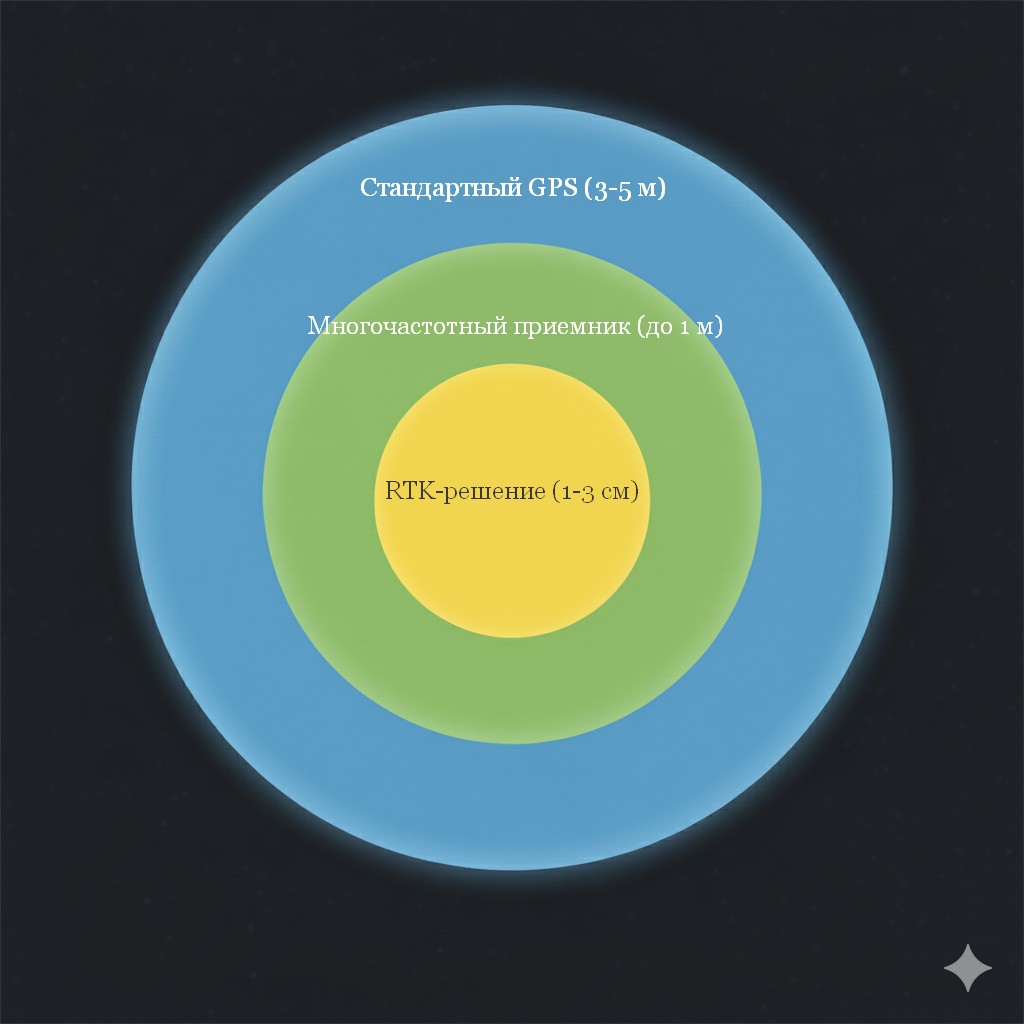

Высокоточный GNSS-модуль - это специализированный приемник, который использует продвинутые технологии для минимизации погрешностей и получения координат с точностью от нескольких десятков сантиметров до единиц сантиметров. Эта точность достигается за счет комбинации нескольких методов.
Просто о сложном: как работает технология RTK
RTK (Real-Time Kinematic) - это ключевая технология для достижения сантиметровой точности. Принцип ее работы напоминает сверку данных с надежным источником.
В системе RTK участвуют два приемника:
- Базовая станция: неподвижный GNSS приемник, установленный в точке с известными координатами. Она постоянно получает сигнал со спутников, сравнивает полученные координаты с эталонными и вычисляет текущую погрешность.
- Подвижный приемник (ровер): ГНСС модуль, установленный на вашем объекте (тракторе, дроне, геодезическом оборудовании).
Базовая станция передает роверу поправки (дифференциальную коррекцию) через интернет или радиоканал. Ровер использует эти данные, чтобы скорректировать свои собственные измерения. В результате его точность возрастает с метров до 1-3 сантиметров. Это похоже на то, как если бы у вас были неточные часы, но вы постоянно сверяли бы их с эталонными атомными часами.
Совет эксперта: эффективность RTK напрямую зависит от качества антенны. Экономия на антенне может свести на нет преимущества даже самого дорогого модуля. Для стабильной работы выбирайте специализированные, сертифицированные антенны, рассчитанные на прием поправок, и размещайте их так, чтобы обеспечить максимальный обзор неба без преград.
Борьба с помехами: зачем нужны многочастотные (Multi-band) приемники
Основной враг точности - это искажение спутникового сигнала при прохождении через атмосферу (ионосферу) и его переотражение от зданий в городе (многолучевость). Обычные приемники работают в одном частотном диапазоне (например, L1 для GPS) и не могут эффективно отфильтровать эти помехи.
Многочастотный приемник (или мультидиапазонный) решает эту проблему. Он одновременно принимает сигналы в нескольких диапазонах (например, L1 и L5). Поскольку сигналы на разных частотах по-разному проходят через атмосферу, модуль может сравнить их, вычислить задержку и исключить погрешность. Это значительно повышает надежность и точность позиционирования, особенно в сложных городских условиях. Цена таких решений ненамного превышает стандартные модули, но дает ощутимый прирост в качестве.
Для проектов, требующих повышенной надежности в условиях городских помех, отлично подходят мультидиапазонные решения. Ознакомиться с актуальными моделями и их характеристиками можно в каталоге GNSS-модулей на нашем сайте. Наши инженеры помогут подобрать оптимальный вариант под вашу задачу.
Если спутники не видны: технология Dead Reckoning (DR)
Что делать, если сигнал со спутников пропадает полностью - в тоннеле, на подземной парковке или в плотной городской застройке? Здесь на помощь приходит технология Dead Reckoning (буквально - "счисление пути").
Модули с поддержкой DR оснащены дополнительными датчиками: акселерометрами и гироскопами. Когда спутниковый сигнал теряется, система переключается в режим счисления. Она анализирует данные с датчиков - направление поворотов, ускорение, торможение - и продолжает вычислять траекторию движения объекта. Как только спутниковый сигнал восстанавливается, система корректирует свои данные. Это обеспечивает бесшовное позиционирование даже при временном отсутствии связи со спутниковой сетью.
Где сантиметры решают всё: ключевые сценарии применения
Высокоточное позиционирование уже меняет правила игры во многих отраслях.
- Логистика и управление автопарком: точная подача каршерингового автомобиля к клиенту, контроль за движением спецтехники на строительной площадке с точностью до сантиметра, автоматизация работы портовых тягачей.
- Точное земледелие: автономная работа беспилотных тракторов и комбайнов, которые движутся по полю с перекрытием в несколько сантиметров, и точечное внесение удобрений дронами без пропусков.
- Геодезия и строительство: быстрое и точное создание опорных сетей, вынос проекта в натуру, контроль за деформацией зданий и сооружений. Современный геодезический прибор с RTK позволяет одному специалисту выполнять работу, для которой раньше требовалась целая бригада.
- Беспилотные аппараты (дроны, роботы): безопасная доставка посылок дронами на узкие балконы, автоматическое патрулирование территорий роботами, точная посадка БПЛА на движущуюся платформу.
Как выбрать и внедрить GNSS-модуль: чек-лист для инженера и руководителя
Выбор оптимального решения - это всегда компромисс между точностью, стоимостью и сложностью. Чтобы понять, как выбрать GNSS модуль, ответьте на пять ключевых вопросов.
1. Какая точность действительно нужна? Сантиметровая точность не всегда обязательна. Для отслеживания контейнера в пути достаточно метровой точности, которую обеспечит многочастотный приемник. А вот для управления роботизированной газонокосилкой необходима RTK-система. Четко определите требования вашего проекта, чтобы не переплачивать за избыточную функциональность.
2. В каких условиях будет работать устройство? Для работы в чистом поле подойдет один тип модуля, для плотной городской застройки - другой. Если устройство будет часто находиться в зонах без спутникового сигнала (тоннели, крытые паркинги), поддержка Dead Reckoning становится обязательным требованием.
3. Какие ограничения по питанию и размеру? Высокоточные модули, особенно в режиме RTK, потребляют больше энергии. Для компактного носимого устройства на аккумуляторе этот параметр будет критичным. Убедитесь, что энергопотребление и габариты выбранного модуля вписываются в архитектуру вашего IoT-устройства.
4. Какие интерфейсы и протоколы нужны для интеграции? Проверьте, поддерживает ли GNSS-модуль необходимые вам физические интерфейсы (UART, USB, SPI) и протоколы передачи данных (NMEA, RTCM). Это напрямую влияет на сложность и скорость интеграции компонента в вашу систему.
5. Что входит в полную стоимость владения? Низкая цена самого модуля - это лишь часть затрат. Учитывайте стоимость антенны, возможную плату за доступ к сети базовых станций для RTK-поправок, а также затраты на интеграцию и техническую поддержку. Иногда решение "под ключ" от надежного поставщика, такого как ЕвроМобайл, оказывается выгоднее, чем попытка купить компоненты по отдельности и собрать систему самостоятельно.
Совет эксперта: перед массовым внедрением обязательно протестируйте несколько выбранных модулей в реальных условиях эксплуатации. Лабораторные тесты не покажут, как поведет себя устройство в "городском каньоне" при сильных переотражениях сигнала или в поле рядом с ЛЭП. Только полевые испытания дадут объективную картину и помогут избежать дорогостоящих ошибок на этапе развертывания.
Заключение
Переход на высокоточное позиционирование открывает новые возможности для автоматизации и повышения эффективности в самых разных сферах. Выбор правильного GNSS-модуля - это стратегическое решение, которое напрямую влияет на конкурентоспособность и надежность конечного продукта. Он требует анализа не только технических характеристик, но и специфики бизнес-задачи.
Не уверены, какая технология или ГНСС модуль подойдет для вашего проекта? Свяжитесь с инженерами «ЕвроМобайл» для бесплатной консультации и подбора оборудования под вашу задачу.
Часто задаваемые вопросы
В: Какова реальная точность позиционирования с технологией RTK?
О: В идеальных условиях (открытое небо, качественная антенна, близость к базовой станции) можно стабильно достигать точности 1-3 сантиметра. В сложных условиях (город, помехи) точность может снижаться до 5-10 сантиметров, но это все равно на порядок лучше стандартных GPS-решений.
В: Можно ли использовать высокоточный модуль без базовой станции?
О: Да, для этого существуют технологии вроде PPP (Precise Point Positioning), которые используют поправки, передаваемые через спутниковые каналы. Точность в этом случае составляет несколько десятков сантиметров, а время схождения (выхода на рабочий режим) может достигать 10-20 минут. Это хороший компромисс для задач, где не нужна сантиметровая точность в реальном времени.
В: Всегда ли многочастотный приемник лучше одночастотного?
О: В большинстве сценариев - да. Многочастотный приемник значительно устойчивее к атмосферным помехам и переотражениям сигнала. Его использование оправдано почти всегда, когда требуется точность лучше 1-2 метров, особенно в городской застройке. Для самых простых задач трекинга в открытой местности может быть достаточно и качественного одночастотного модуля.
