Зимой на удаленной распределительной подстанции пропадает связь. Цена простоя оборудования или выезда ремонтной бригады за сотню километров многократно превышает стоимость самого коммуникационного узла. Правильный выбор промышленного GSM-модема становится прямой инвестицией в отказоустойчивость всей инфраструктуры. Данный материал детально объясняет, как выбрать промышленный модем под конкретные задачи автоматизации и избежать критических ошибок при проектировании телекоммуникационной сети предприятия.
Чем индустриальный M2M-терминал отличается от бытового оборудования
Бытовые пластиковые роутеры быстро выходят из строя при первых заморозках или перегреве. Технические характеристики промышленных модемов кардинально отличаются от офисной техники. Индустриальные устройства получают прочный литой металлический корпус. Электронные компоненты стабильно функционируют при экстремальных перепадах температур от -40 до +85 градусов Цельсия. Заводы-изготовители покрывают печатные платы специальным диэлектрическим лаком. Такое решение предотвращает короткие замыкания при образовании конденсата в неотапливаемых шкафах автоматики.
Ключевое отличие профессиональной техники заключается в наличии аппаратного сторожевого таймера (Watchdog). Микроконтроллер непрерывно проверяет наличие активного соединения с сервером. При зависании сотового модуля реле физически обрывает цепь питания и перезапускает устройство. Связь восстанавливается полностью автономно без участия системного администратора. Для удобства безопасного монтажа в силовых электрощитах производители добавляют стандартизированное крепление на DIN-рейку и надежные винтовые клеммные колодки для подключения питания.

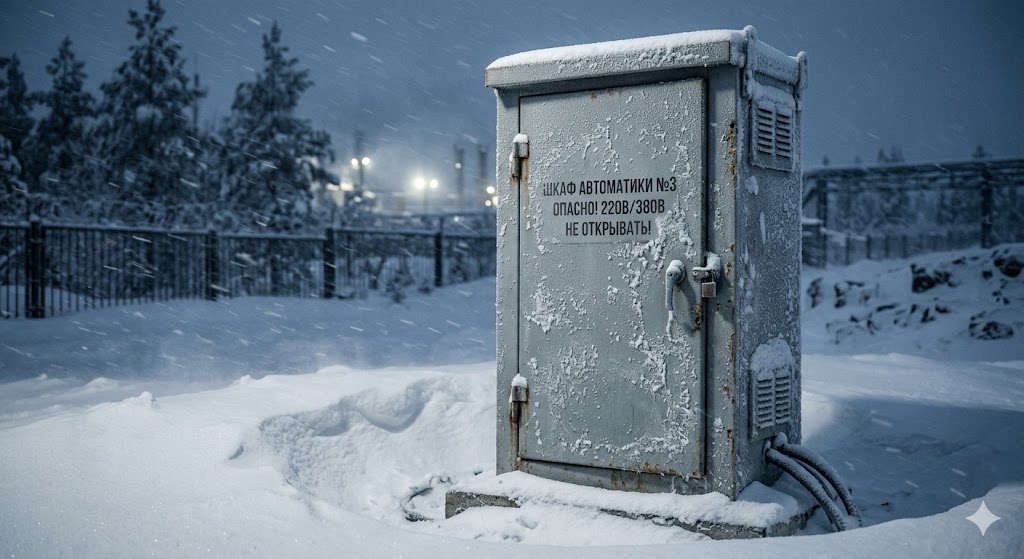

Практика внедрения систем АСУ ТП выявляет частую ошибку при проектировании. Установка телекоммуникационного оборудования с рабочим диапазоном от 0 градусов в уличные ящики учета гарантированно приводит к авариям. Зимой электролитические конденсаторы теряют емкость, прибор зависает. Технически грамотным решением выступает применение исключительно техники с подтвержденным температурным классом Industrial. Это снижает затраты компании на обслуживание удаленных объектов.
Поиск надежного поставщика играет решающую роль. Каталог профильных решений ЕМ Групп включает сотни позиций для автоматизации ресурсоснабжающих организаций. Инжиниринговый дистрибьютор поставляет промышленные модемы ведущих мировых и отечественных брендов (включая irz) с официальной гарантией. Постоянный складской запас ходовых позиций ускоряет комплектацию проектов любого масштаба.
Шаг 1: Выбор физического интерфейса подключения
Перед закупкой телекоммуникационного железа техническому специалисту необходимо точно определить тип подключаемого периферийного оборудования. Промышленные логические контроллеры (ПЛК), датчики давления и счетчики электроэнергии используют разные стандарты проводной передачи данных.
Интерфейс rs 485 решает задачу подключения целой гирлянды учетных приборов. Данный стандарт объединяет до 32 физических устройств на одной двухпроводной витой паре длиной до 1200 метров. Это технологически верное решение для многоквартирных жилых комплексов, где требуется организовать удаленный сбор показаний с десятков поквартирных счетчиков.

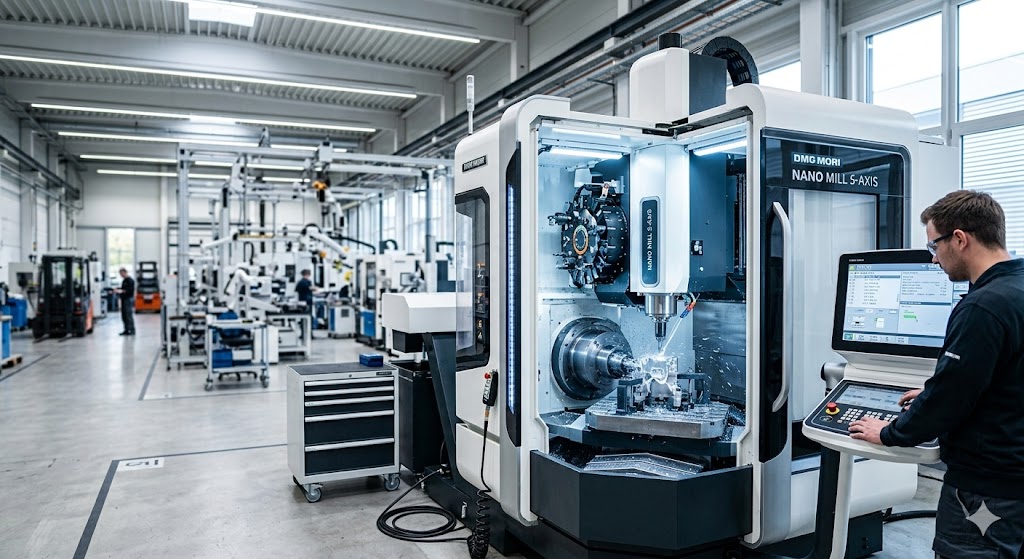

Последовательный порт rs 232 применяется исключительно для соединения типа точка-точка. Классический сценарий использования заключается в подключении одиночного тепловычислителя в подвале здания или станка с ЧПУ на заводском конвейере. Длина кабеля в этом стандарте ограничивается 15 метрами.
Современные комплексы часто требуют трансляции тяжелых массивов информации. В таких случаях применяются высокоскоростные порты USB и Gigabit Ethernet. Они обеспечивают широкую полосу пропускания для IP-камер видеонаблюдения или сложных логических терминалов.
Шаг 2: Определение стандарта беспроводной связи
Технологии радиодоступа стремительно развиваются. Операторы связи планомерно отключают базовые станции старых форматов для высвобождения частот. Покупка устаревшего оборудования грозит полной потерей связи через несколько лет.
Форматы связи 2g (включая старый gprs) и 3g постепенно уходят в прошлое. Использовать эти стандарты в новых долгосрочных проектах нерационально. Оптимальным решением для трансляции видеопотоков и работы сложных комплексов АСУ ТП становится промышленный 4g модем. Сеть lte дает минимальную задержку передачи пакетов и высокую пропускную способность. Для автоматизации часто применяют категорию LTE Cat.1. Она выдает скорость до 10 Мбит/с, чего с запасом хватает для систем телеметрии.

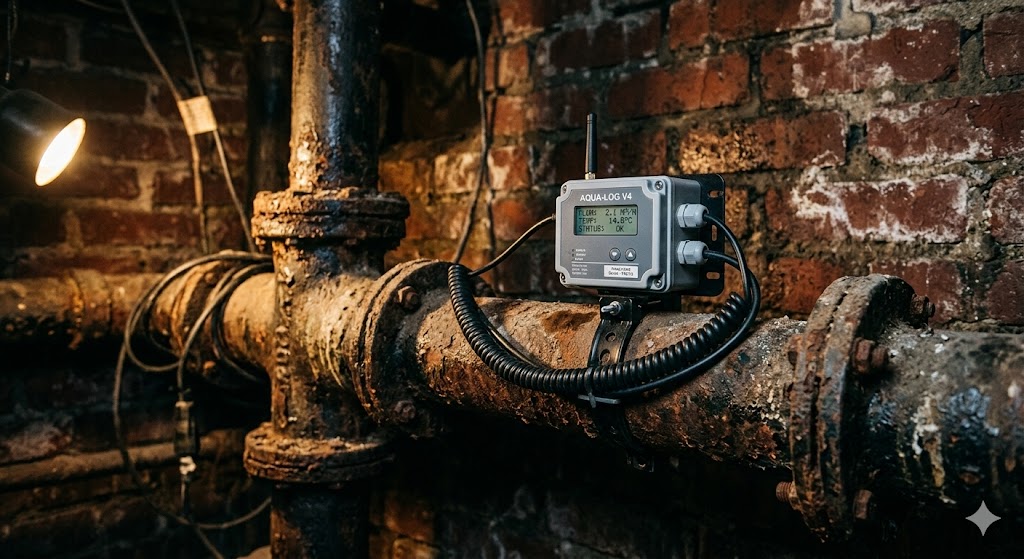

Для решения задач диспетчеризации с полностью автономным батарейным питанием проектировщики выбирают технологию NB-IoT. Этот стандарт узкополосного интернета вещей создавался специально для цифровизации ЖКХ. Радиосигнал NB-IoT проникает глубоко в подвальные помещения, металлические бункеры и шахты. Беспроводной прибор передает короткие пакеты цифр один раз в сутки и уходит в спящий режим. Литиевая батарея в таком датчике служит до 10 лет без замены.
Разбирая вопрос, какой модем выбрать для производства, технический директор оценивает будущий объем сетевого трафика. Регулярная передача тяжелых логов требует развертывания сети LTE. Редкий сбор показаний с расходомера воды в колодце закрывается энергоэффективным стандартом NB-IoT.
Шаг 3: Программное обеспечение и резервирование канала

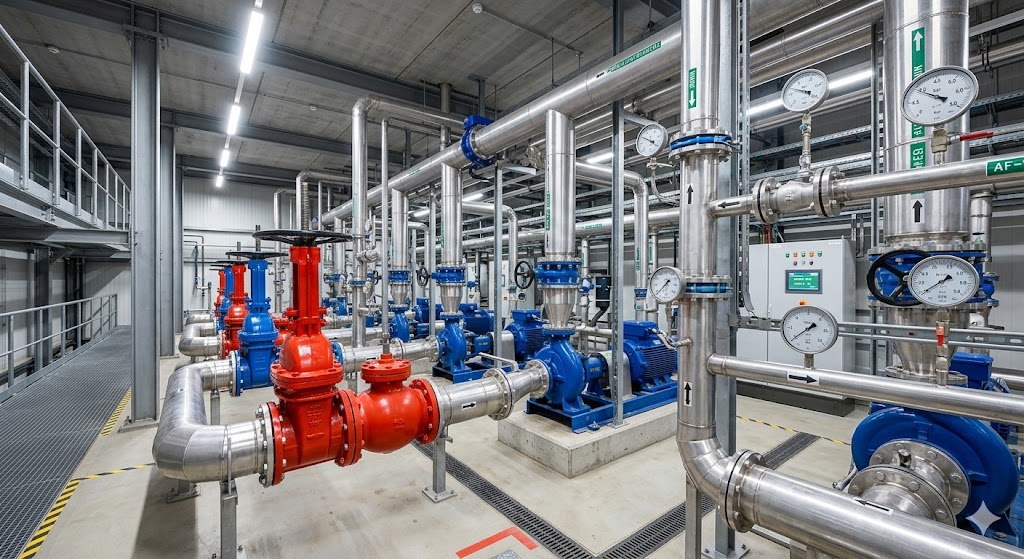

Надежная аппаратная база требует стабильного программного управления. Критически важная инфраструктура (управление насосными станциями водоканала или газораспределительными узлами) нуждается в дублировании канала связи. Ведущие производители оснащают передовые решения двумя независимыми слотами для SIM-карт.
Технология Failover непрерывно тестирует качество соединения основного провайдера. При резком падении скорости или полной потере сигнала от вышки сотовой связи, устройство аппаратно переводит трафик на сим-карту резервного оператора. Переключение занимает доли секунды. Центральный сервер не фиксирует обрыв сессии, передача данных продолжается штатно.
Встроенное микропрограммное обеспечение организует прозрачный канал связи. Коммуникационный модуль берет пакет информации из последовательного порта счетчика и отправляет его на удаленный сервер без каких-либо изменений протокола. Это кардинально упрощает интеграцию устаревших приборов учета в современные облачные платформы мониторинга.
Чек-лист инженера: 5 критериев перед утверждением сметы
Систематизация технических требований снижает риск ошибки. Перед финальным формированием спецификации на закупку системному интегратору целесообразно проверить выбранные виды промышленных модемов по пяти ключевым пунктам:
| Критерий оценки | Описание технического требования | Значение для безопасности бизнеса |
|---|---|---|
| Температурный режим | Эксплуатация от -40 до +75 °C | Исключает замерзание электроники в уличных щитах |
| Наличие интерфейсов | Встроенные порты RS-485 или RS-232 | Обеспечивает прямое физическое подключение ПЛК |
| Резервирование сети | Поддержка двух слотов для SIM-карт | Гарантирует бесперебойный сбор критической телеметрии |
| Автономная работа | Встроенный аппаратный Watchdog | Снижает финансовые затраты на выезды инженеров |
| Промышленный монтаж | Стандартное крепление на DIN-рейку | Ускоряет сборку и обслуживание электрощитов |
Многолетняя инженерная практика доказывает значимость сервисной поддержки. Купить надежное устройство означает закрыть только половину задачи. Вторая половина заключается в грамотной настройке. Технический департамент дистрибьютора помогает корпоративным заказчикам подбирать оборудование под узкие отраслевые сценарии. Итоговая цена комплексного решения всегда окупается за счет стабильной работы телекоммуникационной сети без сбоев и простоев.
