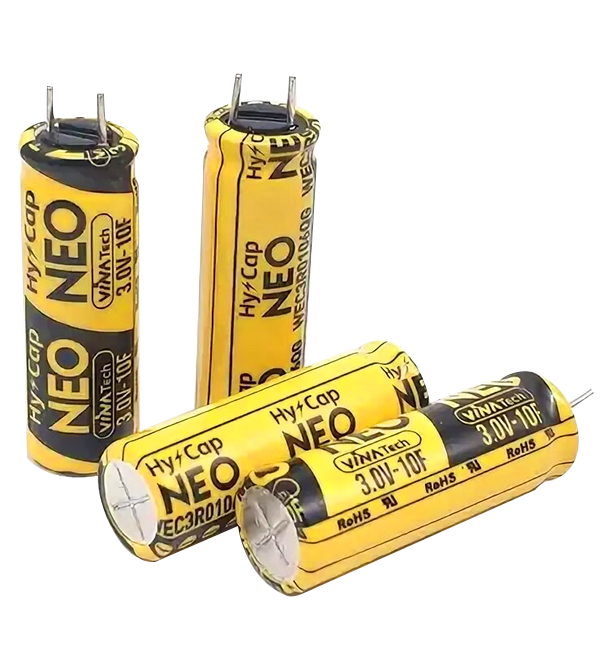

EDLC (Electric Double Layer Capacitor) (Электрический двухслойный конденсатор)
-
Высокая удельная мощность
-
Срок службы более 500 000 циклов (практически неограниченный)
-
Более высокая удельная энергия по сравнению с конденсаторами на 2,7 В
-
Соответствует требованиям RoHS
-
Повышенная долгосрочная надежность при высокой температуре и влажности
|

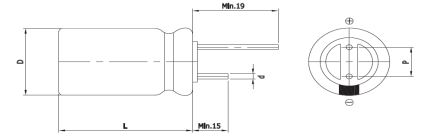

Обозначение
|
Значение
|
|
D (Φ)
|
10.0 mm +1.0 Max
|
|
L (мм)
|
30.0 mm ±1.5
|
|
d (Φ)
|
0.6 mm ±0.1
|
|
P (мм)
|
5.0 mm ±0.5
|
Технические характеристики:
|
Параметр
|
Характеристика
|
|
Серия продукта
|
EDLC (электрический двухслойный конденсатор)
|
|
Номинальное напряжение (VR)
|
3,0 В
|
|
Рабочий температурный диапазон
|
–40 ℃ ~ +65 ℃
|
|
Допуск ёмкости
|
–10 % ~ +30 %
|
|
Ресурс при повышенной температуре
|
После 1000 ч при +65 ℃ и номинальном напряжении: • Изменение ёмкости ≤ 30 % от первоначального значения • ESR ≤ 2 × номинального значения
|
|
Максимальное рабочее напряжение при +85 ℃
|
2,4 В
|
|
Срок службы (ресурс при циклической нагрузке)
|
Более 500 000 циклов заряда/разряда: • ΔC ≤ 30 % от первоначального значения • ESR ≤ 2 × номинального значения • Методика: циклы заряд/разряд от VR до ½VR
|
|
Срок хранения
|
3 года (без электрической нагрузки, при температуре ниже 25 ℃): • ΔC ≤ 10 % от первоначального значения • ΔESR ≤ 50 % от номинального значения
|
|
Обозначение (Part Number)
|
Номинальное напряжение, В
|
Ёмкость, F
|
ESR, мΩ (Max.)
|
Ток, А
|
Ток утечки, мА (72 ч)
|
Габариты, мм (D × L)
|
|
|
|
|
AC(1㎑)
|
DC
|
|
@2.7V
|
@3.0V
|
|
|
WEC 3R0 106 QG
|
3.0
|
10
|
30
|
45
|
10
|
0.020
|
0.030
|
10 × 30
|
