NL3333

NL3333
NL3333
NL3333
NL3333

Производитель: НАВИАРоссия

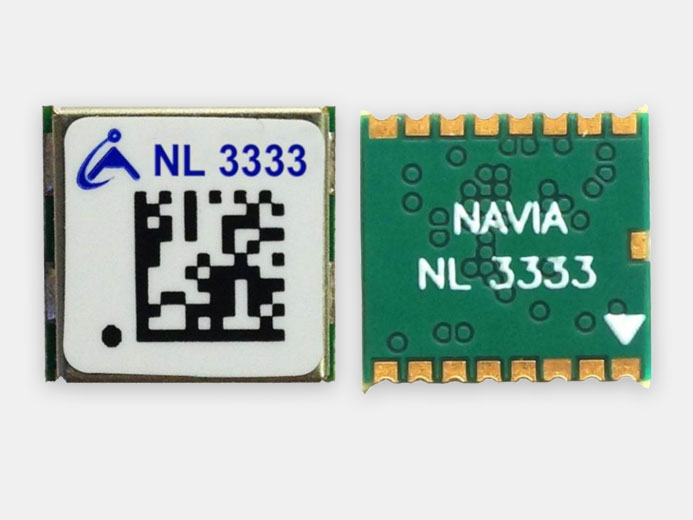

NL3333 – новый навигационный приемник НАВИА, выполненный в оригинальном форм-факторе 8.7 х 9.5 мм на базе чипсета MediaTek MT3333. По сравнению с предыдущими модулям НАВИА в NL3333 уменьшены габариты, а также существенно снижено электропотребление. При этом цена остаётся на доступном уровне.

По сравнению с другими модулями НАВИА у NL3333 применена более гибкая схема управления питанием: источник питания для активной антенны выведен на дополнительный вывод. Это позволяет экономить место на плате заказчика при использовании пассивной антенны или установить необходимую ВЧ-развязку (индуктивность), когда необходима активная антенна.

Цена: По запросу

Базовый чип
MT3333
Частотный диапазон GPS, МГц
L1 1575,42 ±0,5
Частотный диапазон ГЛОНАСС, МГц
L1 1597,5…1605,9
Система подавления помех
Да
Период выдачи выходных данных, секунд
0,1…255
Ток потребления в спящем режиме
7 мкА
Интерфейс обмена
UART
Напряжение питания, В
2,8...4,2
ESD-защита
Да
Габариты, мм
8,7 x 9,5 x 2,0
Рабочая температура
-40°C…+85°C
Способ монтажа на печатную плату
SMD
Количество каналов сопровождения
33
Количество каналов захвата
99

NL3333 – новый навигационный приемник НАВИА, выполненный в оригинальном форм-факторе 8.7 х 9.5 мм на базе чипсета MediaTek MT3333. По сравнению с предыдущими модулям НАВИА в NL3333 уменьшены габариты, а также существенно снижено электропотребление. При этом цена остаётся на доступном уровне.

По сравнению с другими модулями НАВИА у NL3333 применена более гибкая схема управления питанием: источник питания для активной антенны выведен на дополнительный вывод. Это позволяет экономить место на плате заказчика при использовании пассивной антенны или установить необходимую ВЧ-развязку (индуктивность), когда необходима активная антенна.

Приемник использует весь спектр GNSS систем: GPS, ГЛОНАСС, Galileo, QZSS и, в будущем, BeiDou. NL3333 характеризуется высокой чувствительностью, малым энергопотреблением и быстрым временем первой фиксации (TTFF). Модуль включает в себя 12-ступенчатую систему подавления помех. Напряжение питания модуля составляет 2.8 – 4.2 В, что позволяет успешно использовать его в проектах с питанием от Li-Pol батарей. Связь с модулем осуществляется через UART, данные выдаются по протоколу NMEA.

Технические характеристики:

Чипсет

MTK MT3333

Рабочие частоты

GPS L1, 1575.42 MHz
GLONASS L1, 1598.0625~1605.375 MHz
GALILEO E1, 1575.42 MHz

Энергопотребление при 3.3V и выдачи данных 1 раз в секунду

GPS+GLONASS

Только GPS

Поиск

22 мА

19 мА

Слежение

18 мА

14 мА

Чувствительность

Холодный старт: -148 dBm
Навигация: -163 dBm
Слежение: -165 dBm

TTFF (время до определения координат)

Горячий старт: 1 с
Теплый старт: 22 с
Холодный старт: 25 с

Точность

Без использования диф. режима 3.0 м
С применением поправок DGPS 2.5 м SBAS (WAAS, EGNOS, MSAS)

Частота выдачи данных

до 10 Гц с шагом 1 Гц

Скорость

4800/9600/…/115200 кбит/с

AGPS (EPO)

Поддерживается

Функции

EASY, Always Locate, HotStill, EPO

Напряжение питания

VCC: 2.8 В … 4.3 В BACKUP: 2.0 В… 4.3 В

Поддерживаемые антенны

Пассивная
Активная (питание от модуля)

Резервное питание@ 3V

7 мкA

Размеры, мм

8.7 x 9.5 x 2.0
SMT монтаж

Температурный диапазон

-40°C … +85°C
