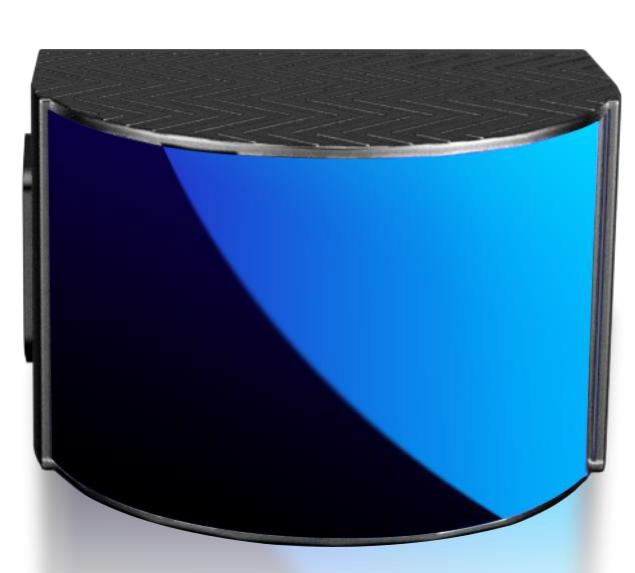

Автомобильный сканер с широким полем зрения лидар CH64W LS Lidar
Производитель: LS LiDAR
Лидарный сканер CH64W с широким полем зрения — оптимальное решение для устранения слепых зон в системах автономного движения и робототехники. Оснащенный автоматической градацией и сверхшироким углом обзора 180° × 40°, этот автомобильный LiDAR обеспечивает точность измерения до ±3 см. Идеально подходит для распознавания препятствий на близком расстоянии, повышения безопасности и точности восприятия окружающей среды в транспортных средствах, роботах и AGV. Улучшите навигацию и безопасность своих систем с лидаром CH64WОписание продукта
Сканер LiDAR CH64W с широким полем зрения — это современное решение для автоматизации и безопасного восприятия окружающей среды. Разработанный на базе гибридной твердотельной технологии Leishen Hybride, он обеспечивает сверхширокий горизонтальный угол обзора 180° и вертикальный — 40°, что позволяет эффективно обнаруживать препятствия и слепые зоны вокруг транспортных средств, роботов и автоматизированных грузовых платформ (AGV).
Точное измерение до ± 3 см делает CH64W незаменимым для систем автопилота, систем безопасности и навигации в сложных условиях эксплуатации.
Ключевые особенности лидарного сканера CH64W

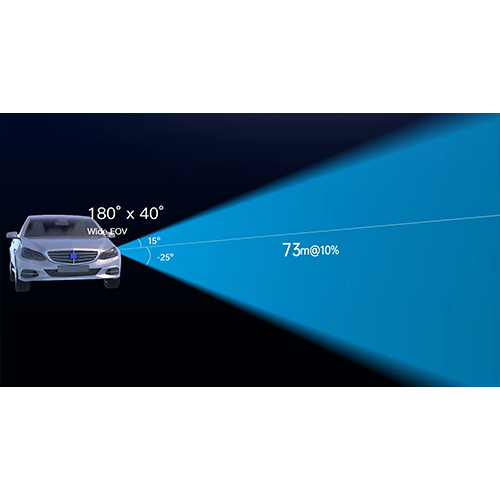

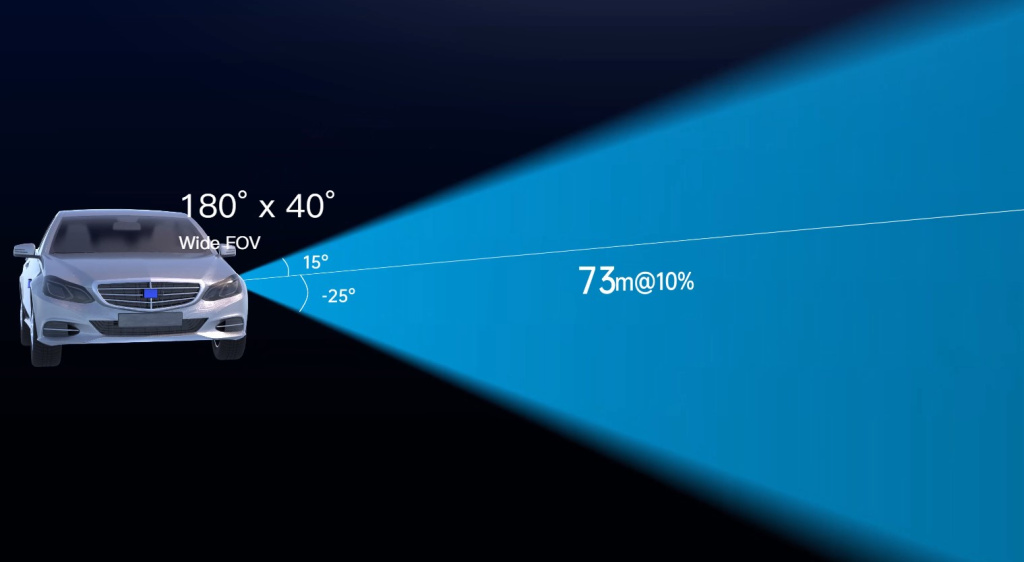

- Широкое поле зрения: 180° по горизонтали и 40° по вертикали для полного охвата окружающей среды
- Высокая точность измерений: ± 3 см для надежного восприятия препятствий
- Высокая скорость сбора данных: до 350 000 точек в секунду
- Вертикальное разрешение: до 0,63°, что обеспечивает детальную сборку данных передней области
- Гибридная твердотельная технология: повышенная надежность и длительный срок службы в условиях вибраций и экстремальных нагрузок
- Применение: автономные транспортные средства, роботы, системы безопасности, автоматизированные склады и логистика
Как работает гибридный твердотельный LiDAR CH64W?
Гибридная технология Leishen Hybride сочетает преимущества твердотельных и механических лидаров. В отличие от классических вращающихся лидаров, в этом сканере только вращается призма, а лазерный излучатель и приемник остаются неподвижными. Это обеспечивает высокую надежность, устойчивость к вибрациям и длительный срок эксплуатации.
Принцип работы ToF (Time of Flight):
Лазерный импульс посылается к объекту, затем внутренний таймер фиксирует время, за которое импульс возвращается. Зная скорость света, можно точно рассчитать расстояние до объекта.
Почему выбирают CH64W?
- Надежность и долговечность при интенсивных условиях эксплуатации
- Высокое разрешение и точность для сложных систем навигации
- Широкий угол обзора для полного восприятия окружающей среды
- Идеально подходит для интеграции в автономные транспортные средства и системы безопасности
Технические характеристики CH64W Сканер LiDAR с широким полем зрения:
| Параметр | Значение |
|---|---|
| Каналы | 64 |
| Метод измерения | TOF (Time of Flight) |
| Длина волны | 905 нм |
| Классификация лазера | Класс 1 по безопасности для глаз / IEC 60825-1:2007, 2014 |
| Диапазон измерения | до 70 м |
| Точность дальности | ± 3 см |
| Угловое разрешение | - По горизонтали: 0,36° при 10 Гц |
| - По вертикали: 0,63° при 10 Гц | |
| Сгенерированные точки данных | 350 000 точек в секунду |
| Скорость вращения | 10, 20 Гц |
| Поле зрения (FOV) | - По горизонтали: 180° |
| - По вертикали: -25° ~ +15° | |
| IP-класс | IP67 |
| Уровень функциональной безопасности | ISO 26262 (ASIL B) |
| Интерфейс связи | Ethernet 1000 Мбит/с, PPS |
| Рабочее напряжение | 9 В — 36 В постоянного тока |
| Размер (Д·Ш·В) | 116 × 90 × 76 мм |

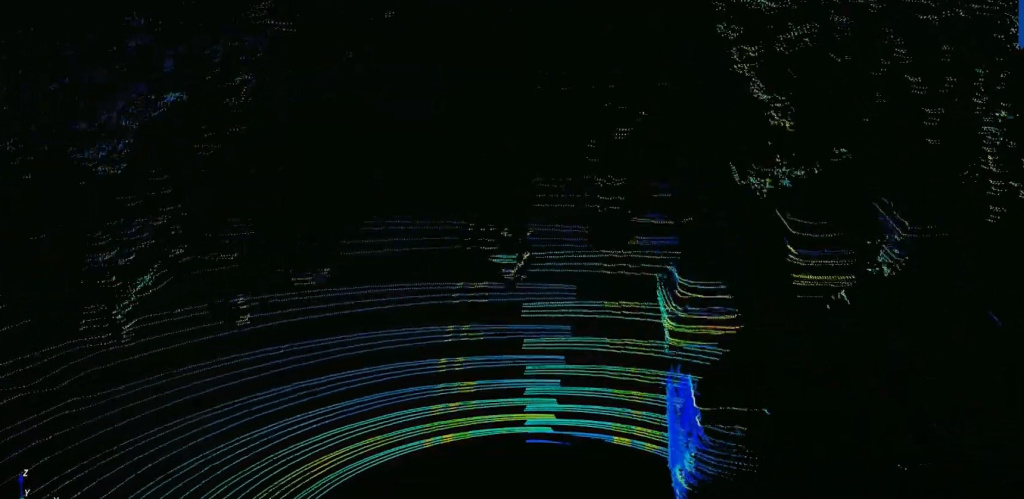

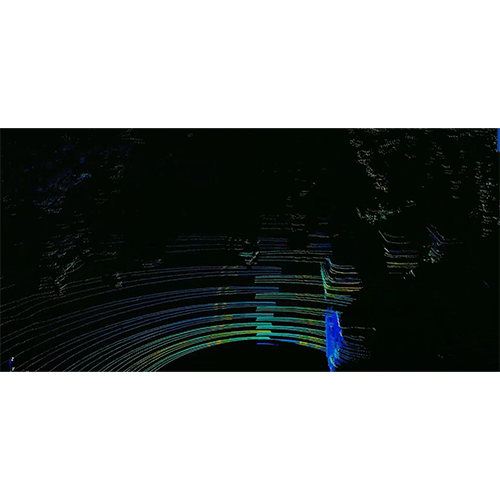

Облако точек ДЕМО CH64W

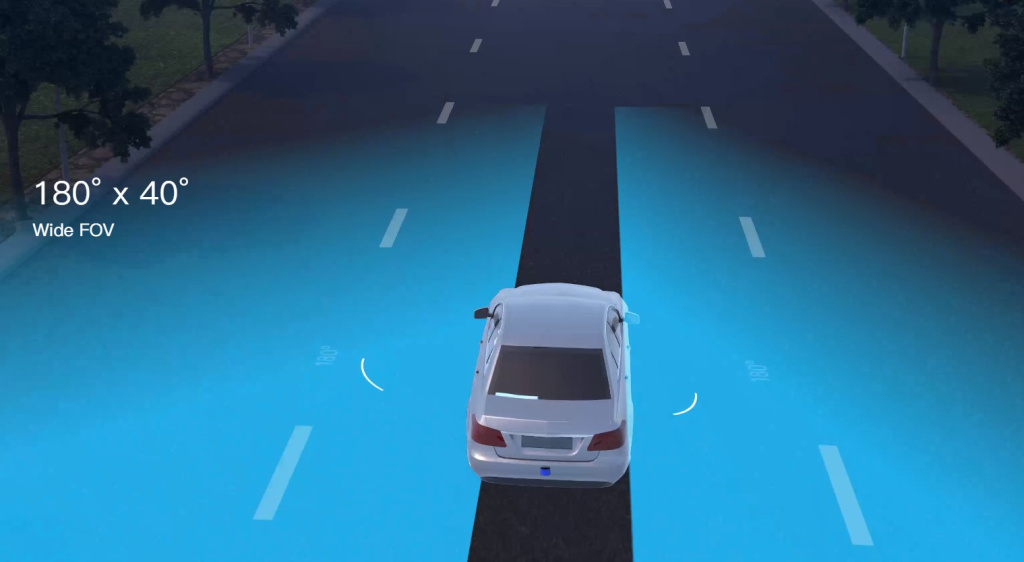

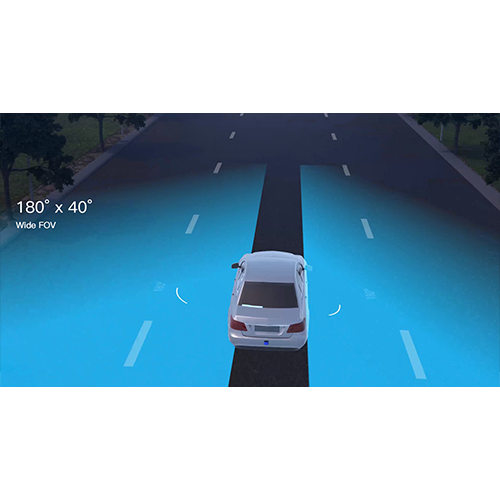

Приложения – Обнаружение слепых зон
