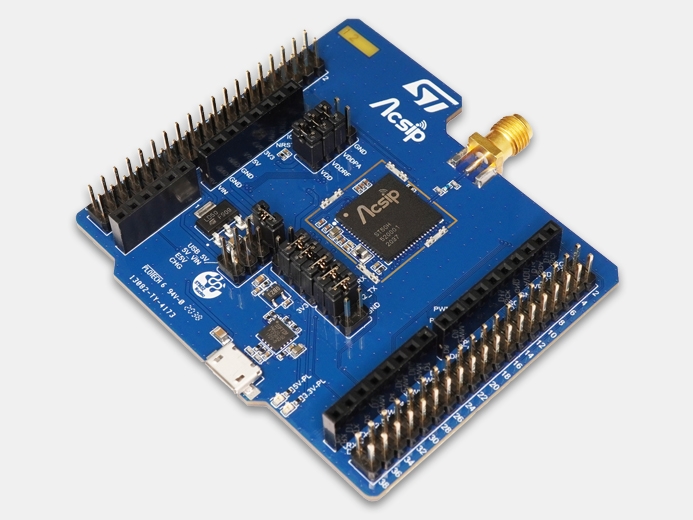

EK-ST50H
Отладочная плата EK-ST50H для LoRa-модуля ST50H со SMA-коннектором для подключения антенны.
Ценаprice

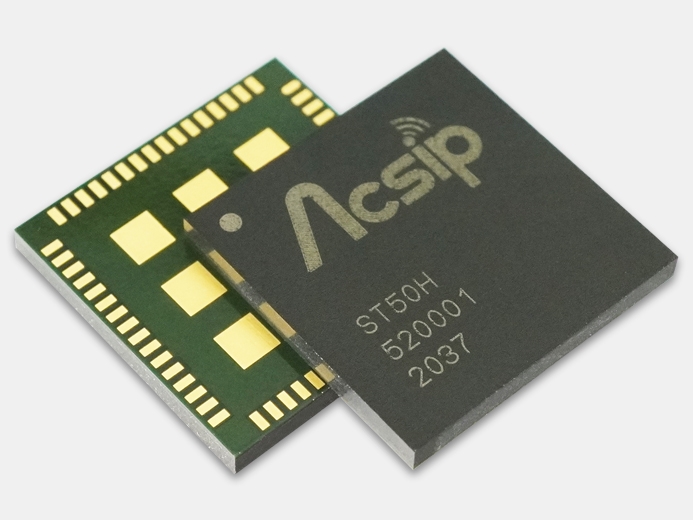

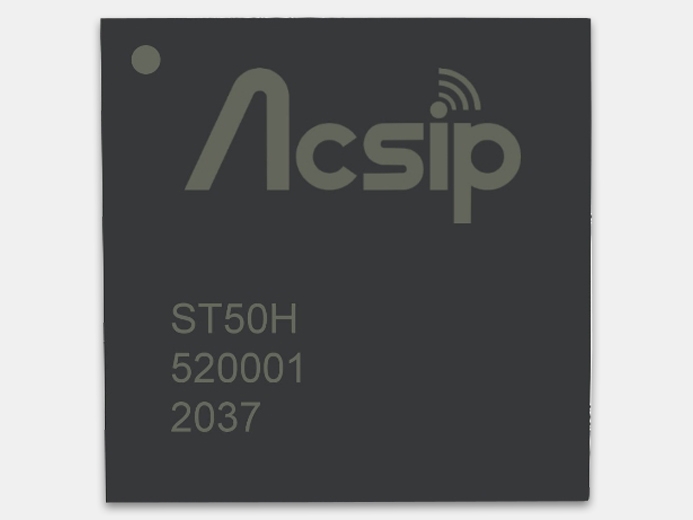

ST50H (LoRa-модуль)
Производитель: Acsip
ST50H - энергоэффективный компактный LoRa-модуль создан для интернета вещей и приборов учёта.ST50H - выполнен в корпусе LGA, оснащён MCU 32-bit ARM Cortex M4.
Новый LoRa-модуль от Acsip - ST50H - оснащён встроенным MCU ARM Coretex®-M4 (32-bit RISC, 48 МГц) с модуляцией LoRa. Модуль обеспечивает связь в сверхдальнем диапазоне и высокую помехоустойчивость, при этом одновременно минимизирует потребление энергии.
ST50H достигает чувствительности ниже -136 дБмВт. Он обладает высокой чувствительностью в сочетании со встроенным усилителем мощности +22 дБм. Идеален для применения в решениях интернета вещей, где достаточна низкая скорость передачи данных. LoRa-модуль ST50H выполнен на базе чипсета STM32WLE5.
Ascip ST50H - это оптимальное соотношение дальности действия, помехоустойчивости и потребляемой мощности.

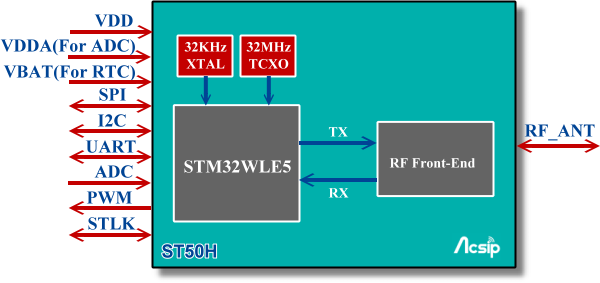

Блок-диаграмма LoRa-модуля ST50H
Отличительные особенности
ST50H достигает чувствительности ниже -136 дБмВт. Он обладает высокой чувствительностью в сочетании со встроенным усилителем мощности +22 дБм. Идеален для применения в решениях интернета вещей, где достаточна низкая скорость передачи данных. LoRa-модуль ST50H выполнен на базе чипсета STM32WLE5.
Ascip ST50H - это оптимальное соотношение дальности действия, помехоустойчивости и потребляемой мощности.
Блок-диаграмма LoRa-модуля ST50H
Отличительные особенности
- Компактный размер со встроенным микроконтроллером
- Встроенный кварц 32 кГц и 32 МГц и sub-GHz приёмник в корпусе размером: 12 x 12 x 1.2 мм
- Высокопроизводительный микроконтроллер 32-bit: ARM Cortex M4
- Ультранизкое энергопотребление с различными уровнями потребления (мин. 1 мкА в режиме STOP 2)
- Аппаратное шифрование: 256 AES, PKA, RNG, 64-bit UID, 96-bit
- Встроенный приёмопередатчик sub-GHz на основе Semtech SX126x
- Поддерживаемые протоколы: LoRaWAN, Sigfox
- Применение: в интернете вещей и интеллектуальных приборах учёта.
| Частотный диапазон, МГц | 779...928 |
| Ширина полосы, кГц | 7.8...500 |
| Модуляция | FSK, GFSK, MSK, GMSK, BPSK, LoRa® |
|
Скорость передачи данных (программируемая) |
до 300 кбит/с |
| Чувствительность | менее -136 дБм для LoRa @125 кГц, SF12 |
| Интерфейс | UART |
| Питание, В | 3.3 |
| Встроенная память | 256 Кбайт Flash и 64 Кбайт RAM |
| Диапазон рабочих температур | -40°С...+85°С |
| Корпус | LGA |
| Размеры, мм | 12 x 12 x 1.22 |
- Частотный диапазон
- 779...928
- Базовый чип
- STM32WLE5
- Напряжение питания, В
- 3,3
- Процессор
- ARM Coretex®-M4
- Габариты, мм
- 12 mm x 12 mm x 1.22
- Количество ядер процессора
- 1
- Модуляция
- FSK, GFSK, MSK, GMSK, BPSK, LoRa®
- Рабочая температура
- -40°C...+85°C
- Тип корпуса
- LGA
- UART
- Да
- SPI
- Да
- GPIO
- Да
- Способ монтажа на печатную плату
- LGA
