Большой нагрузочный тест EnGenius

Оборудование EnGenius прошло успешный массовый тест стрессоустойчивости в рамках мероприятия «Международный слёт Бизнес-Ангелов».

В нашей рубрике «Блог» мы рассказываем о проведённых тестах, опыте реализации решений по построению сетей, примерах применения и о многом другом интересном и познавательном из области беспроводных технологий.

Оборудование EnGenius прошло успешный массовый тест стрессоустойчивости в рамках мероприятия «Международный слет Бизнес-Ангелов». Событие проходило 23-24 сентября 2016 года на берегу Волги в санатории «Волжский утёс». Это было самое громкое в сфере венчурного инвестирования мероприятие. А интегратор КРОК Поволжье и EnGenius Network выступили техническими партнёрами мероприятия.

Перед оборудованием EnGenius стояла задача пройти нагрузочный тест оборудования Wi-Fi серии NeutrOn.

В мероприятии приняло участие около 300 человек гостей и 20 человек организаторов. Помимо этого, к сетям Wi-Fi подключались все остальные пользователи, которые просто проходили мимо.

Исходя из предыдущего опыта работы с беспроводным оборудованием компании КРОК Поволжье, на территории, где проходила конференция было запланировано установить 16 точек доступа и 3 контроллера для управления беспроводной сетью.

Но, по факту, оборудование EnGenius превзошло ожидания инженеров интегратора, и в, результате, на все требуемые площадки мероприятия потребовалось всего 10 точек и 1 контроллер. Но, для надёжности, было решено усилить особо «густонаселённые территории» ещё двумя точками доступа. Итого, в сеть Wi-Fi состояла:

  • 5 точек доступа на Конференц-зал №1 и холл,
  • 2 точки доступа на лобби-ресепшн,
  • 1 точка доступа на Концеренц-зал №2
  • 4 точки доступа на помещение Президентского ресторана.

Мероприятие посетило больше человек, чем планировалось, интерес участников к проводимым сессиям распределился не совсем поровну, и в одном из помещений, где планировалось от 20 до 50 человек, собиралось до 150.

Какое оборудование использовалось?

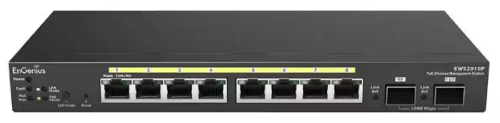

Контроллер-свитч EWS2910P, управляющий 20 точками доступа и управляемые точки доступа для помещений EWS300AP.

В проекте были заложены двухдиапазонные точки доступа, но оказалось достаточно и 2,4 ГГц точек.

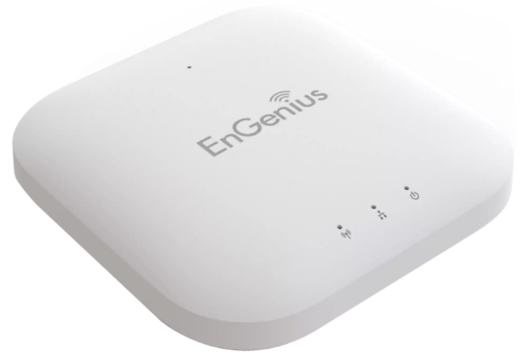

EWS300AP – самая младшая и бюджетная модель в линейке управляемых точек доступа. Рекомендуемая нагрузка на устройство – до 50 пользователей.

Более старшие модели, начиная с EWS310AP имеют два радиомодуля, и держат по 50 пользователей на один радиоканал – итого, до 100 пользователей в рекомендованных количествах.

Но по факту, ситуация выглядела по-другому.

Начало мероприятия

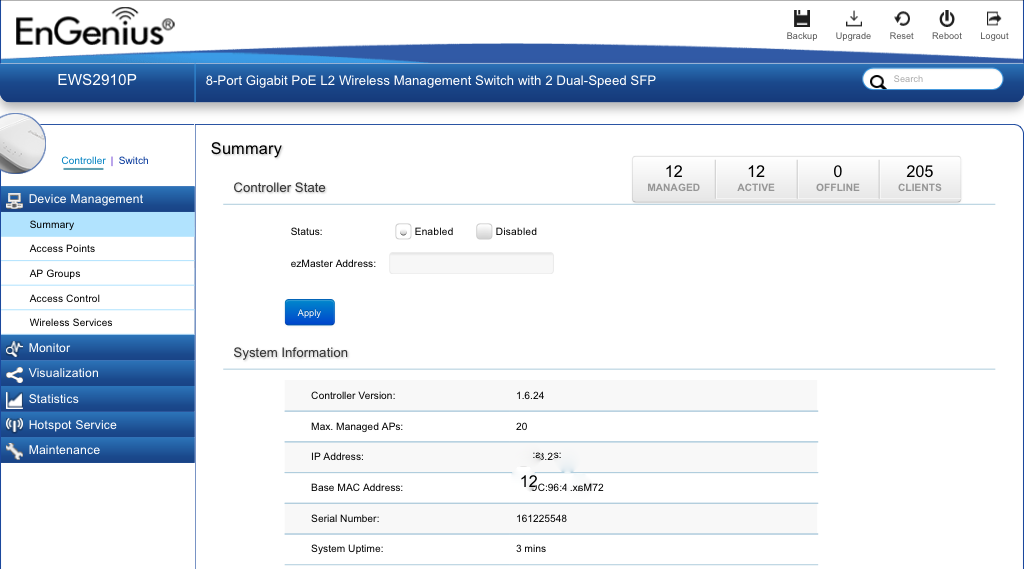

Участники конференции заканчивают завтракать и входят в рабочий ритм, скоро начнётся приветственное слово организаторов. Работают 12 точек доступа, в сети зарегистрировано 205 клиентских устройств.

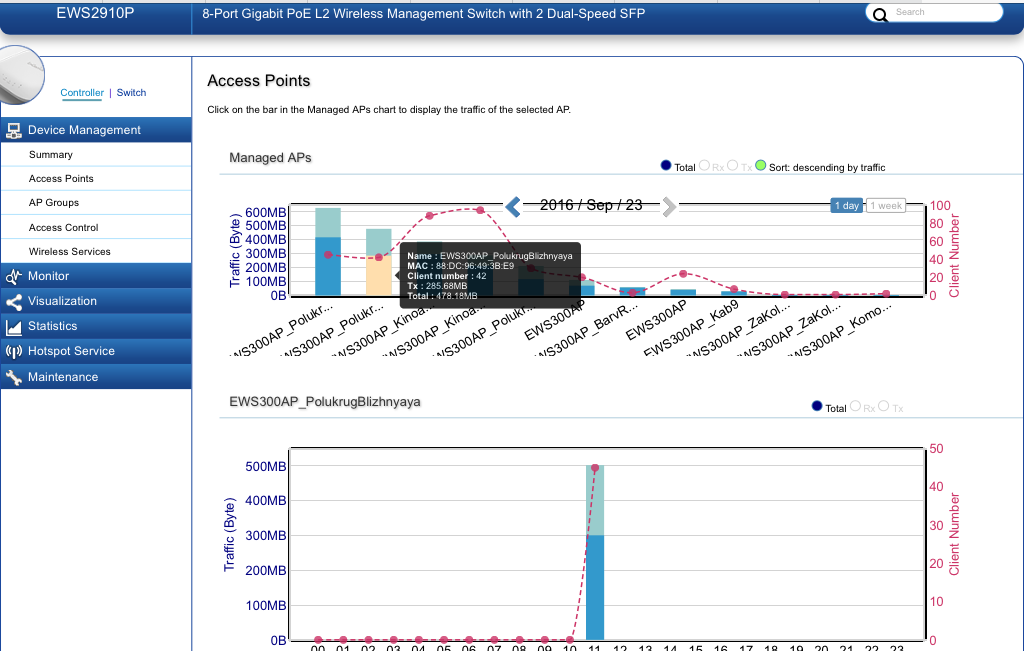

В Конференц-зале №1 мы наблюдаем резкий рост числа абонентов на точках доступа, привязанных к данной местности.



Зал планировали накрыть 2 точками доступа, но рядом находится холл, из которого сюда добивают ещё три точки. Они забирают на себя примерно треть абонентов из зала.


Приветственное слово организаторов собирает всех участников в Конференц-зале №1, одновременно большинство участников ведёт онлайн-трансляцию, выкладывает информацию в соцсети, нагрузка на 2 точки в зале критическая, точки из холла участвуют в работе сети для Конференц-зала №1.


Но у части посетителей начинает тормозить загрузка страниц, хотя speedtest.net показывает 13-15 Мбит на пользователя в закрытой SSID. Были срочно отключены функции, которые на контроллере некритичны либо не требуются.

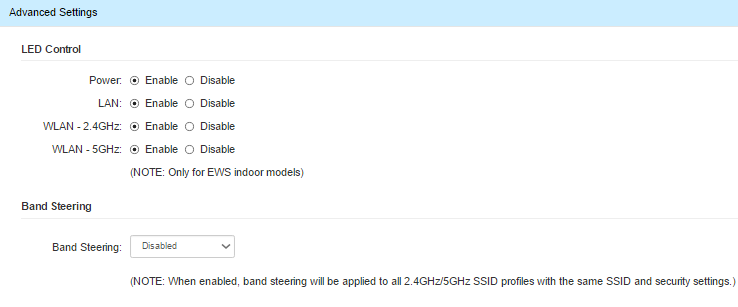

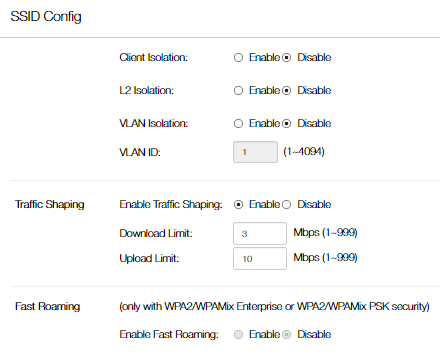

Например, так как точки установлены однодиапазонные, то функцию фоновое сканирование диапазона 5 ГГц можно отключить. Помимо этого, был поднят пропускной лимит для гостевой SSID с 2 до 3 Мбит. Это мгновенно выравнивает ситуацию и далее все работает, как и должно. Первая сессия заканчивается и участники распределяются по интересующим их помещениям.

Экватор мероприятия

В этот момент количество посетителей Конференц-зала №2 резко выросло, там собирается 80% участников, хотя там стоит всего одна точка на помещение с примерно 50 сидячими местами.



Выяснилось, что рядом с этим конференц-залом будет еще один, и 80% участников распределяются по ним примерно поровну. Но нагрузка на Wi-Fi сеть осталась та же самая. В срочном порядке подключается ещё один свитч с точкой, после чего территория с высокой плотностью пользователей разгружается.

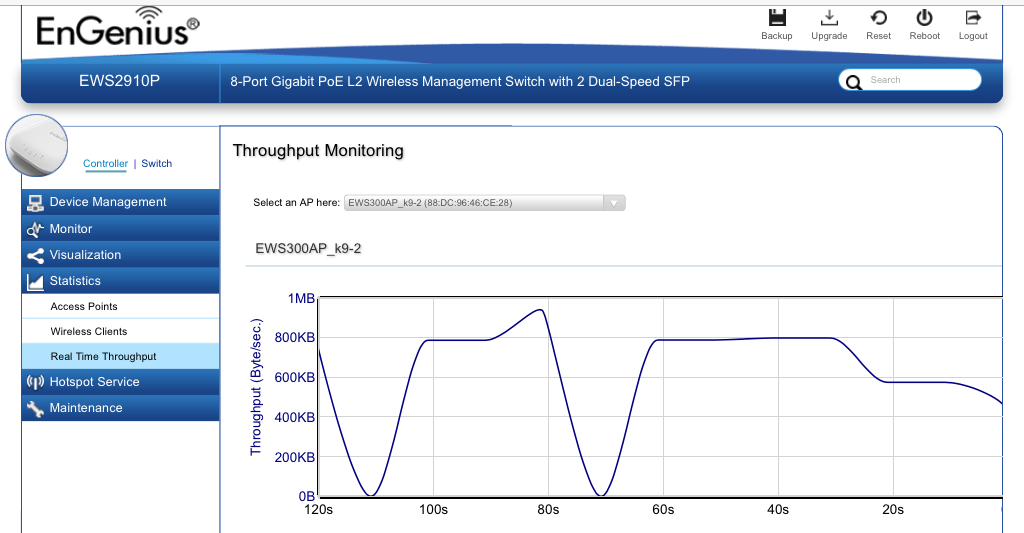

На территории обоих конференц-залов проходит постоянная интернет-трансляция мероприятия, нагрузку на каждую точку можно отслеживать в реальном времени.

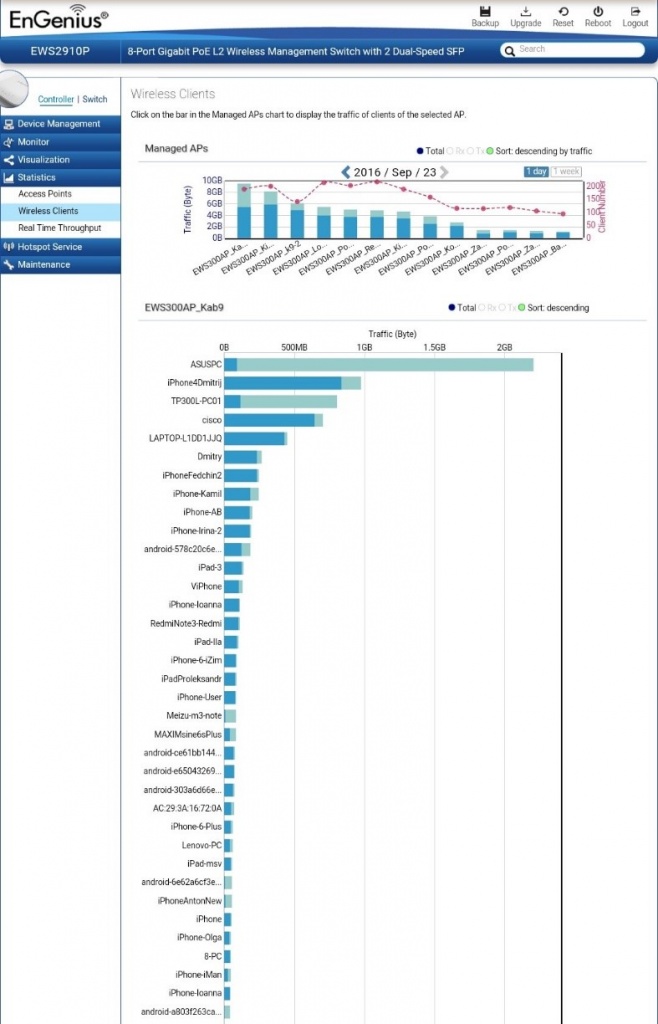

В мониторинге можно видеть всех клиентов, которые активно пользуются ресурсами сети, раздельно или вместе отслеживать трафик входящий и исходящий.

Например, здесь видно, что несколько клиентов, ведущих трансляцию мероприятия, «вырвались вперёд».


С этих же вкладок можно выбрасывать и запрещать доступ определенных абонентам к сети по мак-адресу, а fingerprint устройств добавляет удобства в отслеживание устройств по имени и ОС.

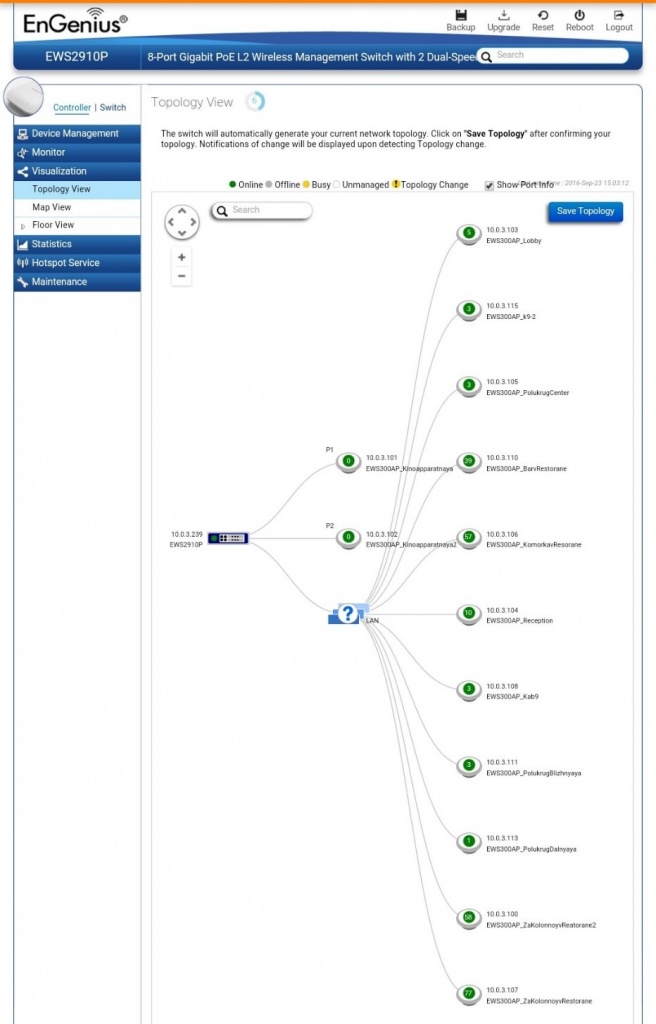

Теперь топология сети выглядит следующим образом:


Свитч с вопросительным знаком – незнакомый контроллеру прибор стороннего производителя, через который нельзя управлять питанием, но наблюдать за системой можно.

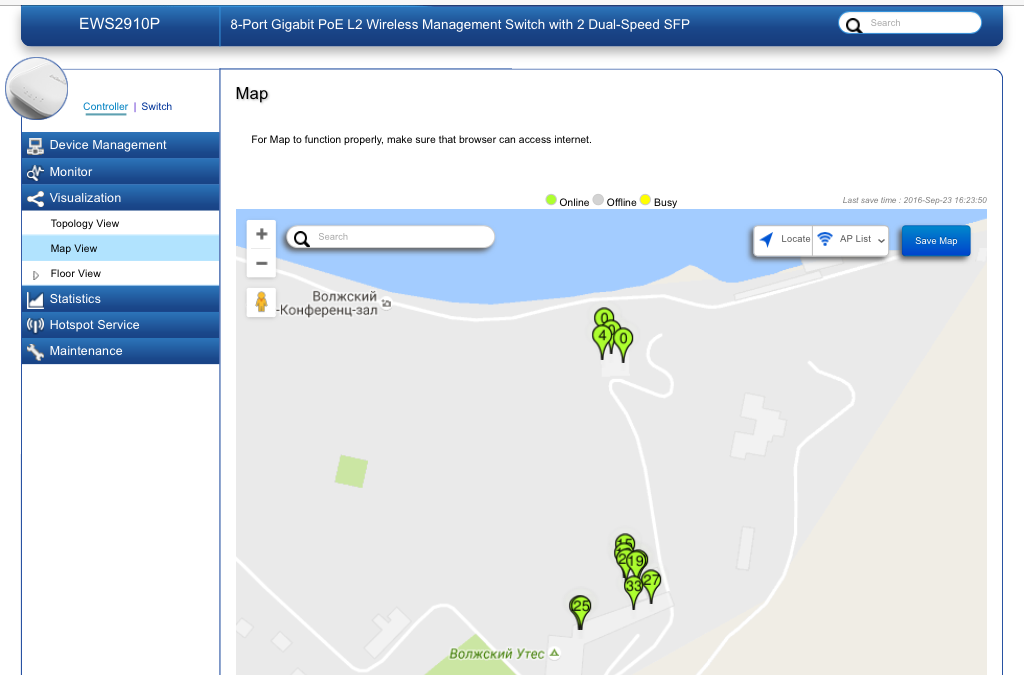

Все точки активны и не испытывают проблем - это показано зелёным цветом.

Как только возникает проблема, точка подсвечивается жёлтым цветом, обращая внимание администратора сети на неё.

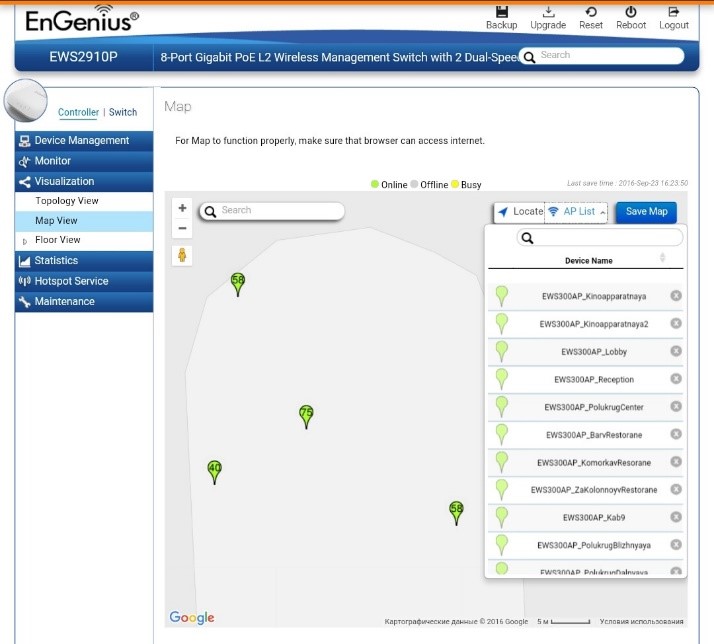

На каждой точке светится количество абонентов. Общий список точек на управлении контроллера следующий:





В завершении первого дня мероприятия всех участников собирают в банкетном зале Президентского Ресторана на берегу Волги, пользователи распределяются внутри большого помещения на установленных точках примерно поровну.

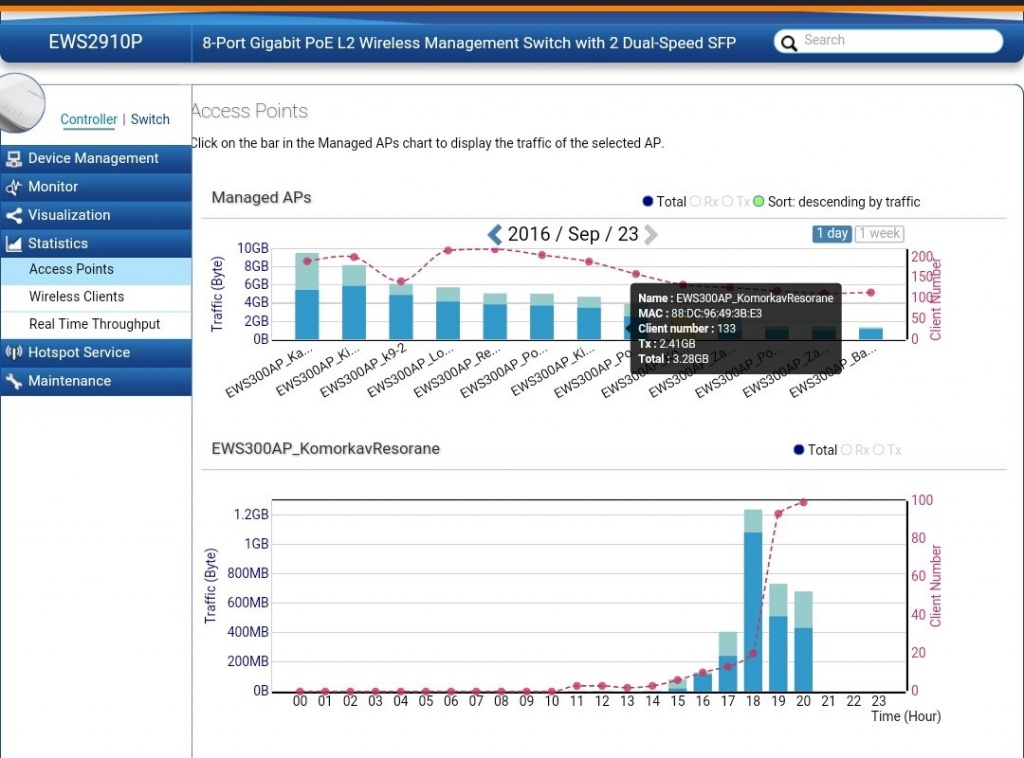

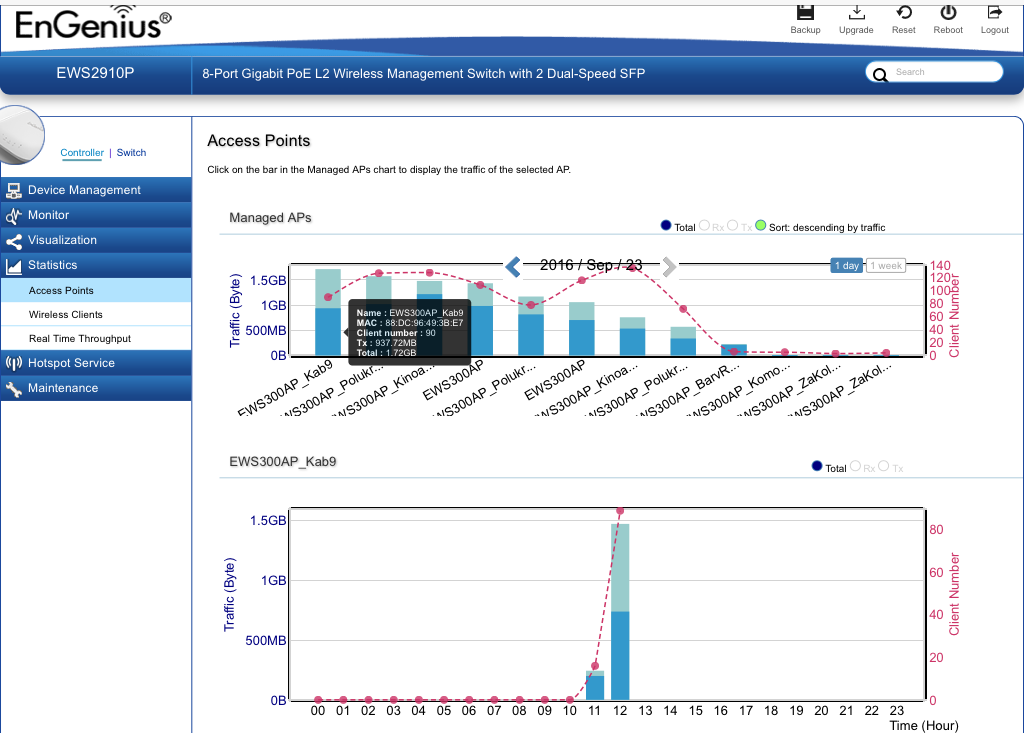

Во время развлекательных мини-мероприятий дополнительные точки, расположенные в подсобных помещениях Ресторана принимают до 130 абонентов на устройство одновременно:



Таким образом,

по итогам мероприятия «Международный слёт Бизнес-Ангелов» на Волге компанией КРОК Поволжье совместно с производителем EnGenius Networks сделаны следующие выводы относительно серии NeutrOn управляемых точек доступа и коммутаторов со встроенным контроллером WLAN:

  • Оборудование даже в младших моделях позволяет покрывать гораздо большую площадь, чем другие производители. Выяснено экспериментальным путем при сравнении зон покрытия имеющихся нескольких точек другого производителя на местах.
  • Оборудование даже в младших моделях позволяет осуществлять большую нагрузку по количеству пользователей на радиочастотное устройство, чем другие производители – в частности, превышение оценочного лимита на устройство в 2-3 раза не является пределом работоспособности. Далее стоит только правильно оценивать ширину канала и удобство пользования полосой пропускания, лежащей в пределах зоны комфорта пользователя. В идеале закладывать в проекты с высокой плотностью модели точек доступа 3-4 потоковые и Mu-MIMO.
  • Настройки контроллера и функций коммутатора - очень удобны и просты.
