Масштабирование проектов телеметрии требует надежного аппаратного фундамента. Разработчикам аппаратных комплексов необходимо четко понимать, что такое GSM-модуль, чтобы грамотно проектировать отказоустойчивые системы диспетчеризации. Если мобильный телефон обычного пользователя периодически теряет покрытие сети и требует ручной перезагрузки, то индустриальная электроника обязана функционировать десятилетиями без прямого участия сервисного инженера. Этот материал подробно раскрывает сугубо технические аспекты внедрения беспроводных технологий в корпоративный сектор.
Инженерный взгляд: устройство GSM-модуля
Базово сотовый компонент представляет собой компактную многослойную печатную плату, которую инженеры-схемотехники называют трансивером. Она включает в себя радиочастотный тракт, микропроцессор обработки сигналов (Baseband) и физические интерфейсы ввода-вывода. В отличие от потребительского смартфона, это устройство лишено сенсорного экрана, литий-ионного аккумулятора и пластикового корпуса, поскольку главная задача компонента — обеспечить стабильный зашифрованный канал обмена цифровыми пакетами между удаленным сенсором и центральным сервером.

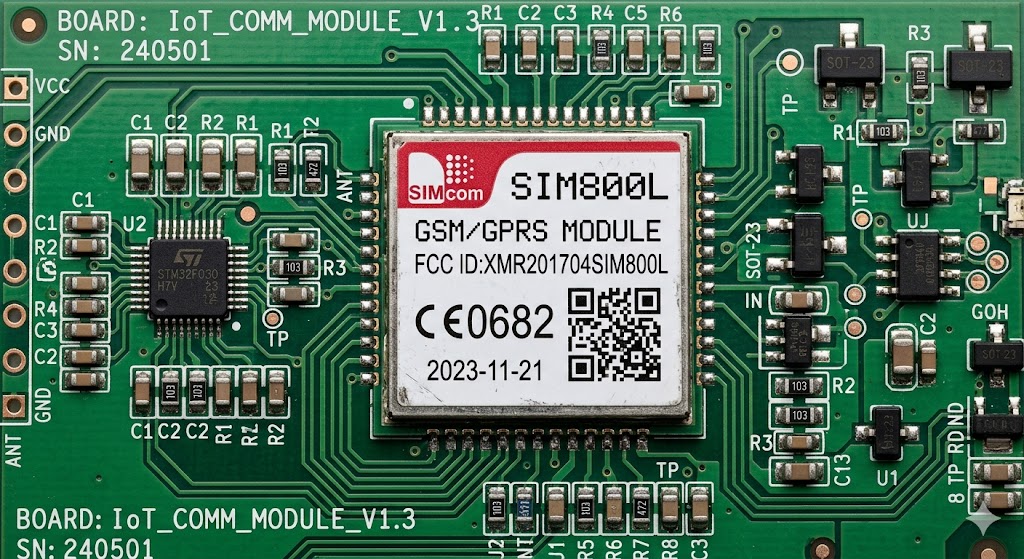

Разработчики интегрируют промышленный GSM-модуль непосредственно на материнскую плату конечного изделия, где процесс автоматизированного монтажа происходит методом поверхностной пайки. Контактные площадки располагаются на нижней части корпуса (стандарты LGA или LCC), и такая жесткая фиксация припоем полностью исключает отхождение контактов даже при сильной вибрации работающего дизельного генератора или промышленного станка. Подобный подход надежно гарантирует долгий срок службы электроники в жестких условиях постоянной эксплуатации.
Архитектура обмена данными: принцип работы GSM-модуля
Понимание того, как работает GSM-модуль, требует анализа цепочки маршрутизации цифрового сигнала. Любой интеллектуальный счетчик, логический контроллер или оптический датчик непрерывно генерирует первичные показатели, после чего центральный микроконтроллер оборудования собирает статистику, формирует пакет данных и отправляет его на радиомодуль через стандартный последовательный порт UART или высокоскоростную шину USB.
Дальнейшая работа GSM-модуля строится на радиочастотном взаимодействии с ближайшей вышкой оператора: компонент сканирует эфир и авторизуется в доступной сотовой инфраструктуре. Для прохождения строгой криптографической проверки используется классическая пластиковая SIM-карта или распаянный прямо на плате кремниевый чип MFF2. Установив защищенное соединение, устройство отправляет сформированный пакет по протоколу TCP/IP на выделенный IP-адрес облачного сервера компании, благодаря чему диспетчер мгновенно видит обновленные показатели в графическом интерфейсе программы мониторинга.
Поскольку обмен данными носит двусторонний характер, управление через GSM-модуль происходит и в обратном направлении. Облачный сервер генерирует управляющую директиву, радиосеть доставляет зашифрованный пакет на удаленный объект, а модуль принимает входящий радиосигнал, дешифрует его и передает главному микроконтроллеру для немедленного аппаратного исполнения. Именно так происходит дистанционный запуск двигателей, сброс программных ошибок на вендинговых аппаратах или надежная блокировка зажигания угнанного автомобиля. При этом общение между хост-процессором и модемом осуществляется посредством стандартизированных AT-команд — коротких текстовых инструкций.
Практическое применение: для чего нужен GSM-модуль в бизнесе
Стремительное развитие концепции интернета вещей (IoT) полностью изменило стандарты корпоративной автоматизации. Надежный GSM-модуль для передачи данных востребован практически в каждой отрасли реального сектора экономики, где требуется удаленный мониторинг активов, ведь эта технология навсегда исключает необходимость физического обхода объектов инспекторами.
Например, организация систем безопасности на закрытых территориях активно использует сотовые технологии идентификации: контроллер управления доступом, в который установлен блок связи, принимает входящий вызов, а процессор сверяет номер телефона звонящего сотрудника с защищенной внутренней базой данных. При полном совпадении система подает электрический импульс открыть массивные стальные ворота или поднять парковочный шлагбаум. При этом само соединение мгновенно сбрасывается, деньги за звонок со счета абонента не списываются, а в журнале безопасности автоматически фиксируется точное время проезда.
Умная телеметрия также решает критические задачи ресурсоснабжающих организаций. Когда промышленный газовый или электрический котел оснащается платой удаленного мониторинга, оборудование с заданной периодичностью передает параметры магистрального давления, температуры теплоносителя и расхода топлива напрямую диспетчеру ЖКХ. В случае резкого падения давления мгновенно срабатывает охранная сигнализация, а алгоритм автоматически формирует и отправляет тревожное уведомление дежурной ремонтной бригаде.
Современная транспортная логистика всецело базируется на спутниковом позиционировании и непрерывной передаче координат. Сначала ГЛОНАСС-трекер вычисляет точные координаты движущегося тягача, а затем сотовый IoT-модуль транслирует геопозицию, текущую скорость и уровень топлива в баке в программный комплекс логиста, благодаря чему диспетчер в реальном времени видит любые отклонения от заданного маршрута и попытки несанкционированного слива горючего.
При проектировании устройств для удаленных локаций всегда закладывайте функцию аппаратной перезагрузки модема по питанию. Программный сторожевой таймер спасает от зависаний исполняемого кода, но если радиокомпонент потеряет регистрацию в соте из-за сбоя базовой станции, поможет только жесткий сброс питания транзисторным ключом.
Эволюция стандартов и возможности GSM-модулей
Исторически аббревиатура GSM относится к сетям второго поколения (2G). Технология 2G обладает значительным радиусом радиопокрытия, уверенно пробивая толстые бетонные перекрытия подвалов, а низкая пропускная способность канала ничуть не мешает передавать короткие текстовые пакеты телеметрии. Однако планомерное отключение устаревших сетей по всему миру вынуждает инженеров переходить на современные энергоэффективные протоколы связи LPWAN (Low Power Wide Area Network).
Передовые трансиверы нового поколения поддерживают стандарты NB-IoT или LTE Cat-M1 — данные протоколы разработаны профильными комитетами специально для интернета машин. Они обеспечивают высочайшую проникающую способность радиосигнала и беспрецедентную энергоэффективность. Например, датчики давления в подземных трубах водоснабжения способны безотказно функционировать от одной неперезаряжаемой литиевой батарейки до десяти лет: радиокомпонент переходит в режим глубокого сна, потребляя считанные микроамперы, и активируется лишь на доли секунды для отправки накопленного массива статистики.
Конструктивные особенности и жесткие критерии выбора

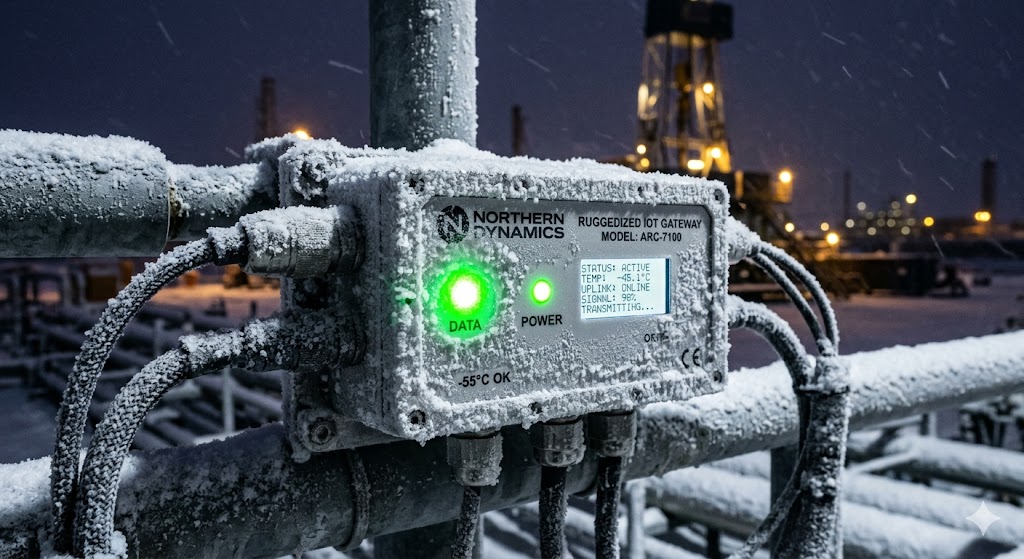

Определяющий фактор аппаратной стабильности — расширенный температурный диапазон эксплуатации. Индустриальные нормативы требуют безотказного функционирования кремниевых кристаллов при экстремальных температурах от −40 до +85 градусов Цельсия. Если компоненты обычного потребительского смартфона деградируют и отключаются на сильном морозе, то промышленный трансивер продолжит бесперебойно передавать телеметрию даже с нефтедобывающей вышки в суровых условиях Крайнего Севера.
Кроме того, критическое значение имеет абсолютная стабильность цепей питания печатной платы. В момент пиковой нагрузки, при регистрации трансивера в сети оператора связи, потребление электрического тока достигает двух ампер короткими импульсами. Слабая схема питания неминуемо приведет к просадке напряжения и циклической неконтролируемой перезагрузке устройства, поэтому инженерам требуется обязательно закладывать танталовые конденсаторы высокой емкости в цепь питания радиомодуля для сглаживания вредных импульсных скачков.
Критерии аппаратного подбора компонентов связи:
| Технический параметр | Потребительский сегмент электроники | Индустриальный сегмент (B2B) |
|---|---|---|
| Температурный режим кристалла | От 0 до +45 градусов | От −40 до +85 градусов |
| Метод монтажа на плату | Штыревые разъемы (Pin Header) | Поверхностная пайка (SMD) |
| Гарантированный срок доступности | 1–2 года до снятия с производства | 5–10 лет (защита инвестиций в R&D) |
| Вибрационная стойкость | Низкая вероятность (отходят контакты) | Высокая вероятность (монолитная пайка) |
Интеграция профессионального оборудования в корпоративные проекты
Разработка собственной аппаратной IoT-платформы требует гарантированных бесперебойных поставок сертифицированных электронных комплектующих, поэтому инжиниринговые подразделения крупных дистрибьюторов обеспечивают полный цикл технической поддержки разработчиков. Этот сложный инженерный процесс начинается с детального анализа будущей аппаратной архитектуры устройства и успешно заканчивается официальной сертификацией готового прибора в контролирующих надзорных органах.
Для построения масштабируемой и отказоустойчивой архитектуры требуются официально ввезенные GSM-модули, строго сертифицированные для работы в отечественных радиочастотных диапазонах. Обширный каталог надежного технического партнера позволяет легко подобрать компонент с нужным набором физических интерфейсов, поддержкой спутниковой навигации или встроенной инновационной средой выполнения пользовательского кода (OpenCPU).

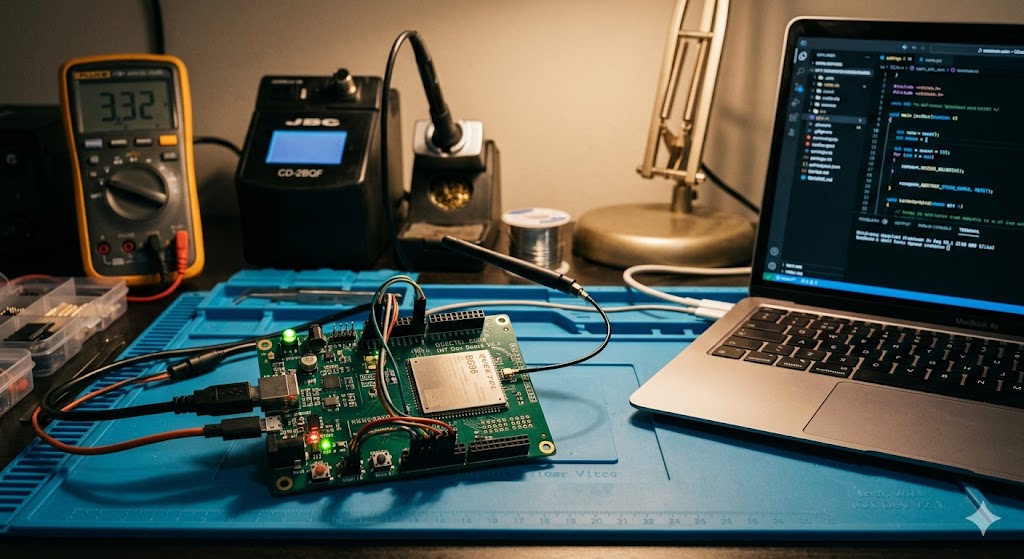

Наличие исчерпывающей заводской документации на русском языке и профессиональных отладочных комплектов (Evaluation Kits) радикально сокращает время вывода нового коммерческого продукта на целевой рынок. Инженер заказчика получает неограниченный доступ к расширенным библиотекам AT-команд и подробным консультациям профильных схемотехников по правильной трассировке многослойных печатных плат. Штатному разработчику предприятия больше не нужно тратить долгие месяцы на самостоятельное изучение сложных телекоммуникационных спецификаций на сайте международного консорциума 3GPP, так как внедряющая компания берет на себя эффективное решение всех низкоуровневых проблем взаимодействия с сотовой инфраструктурой.
Современная промышленная автоматизация строится исключительно на непрерывном зашифрованном потоке телеметрии, и интеграция сотовых компонентов переводит устаревшее пассивное оборудование в разряд высокоинтеллектуальных сетевых узлов. Грамотный выбор аппаратной базы на этапе первичного проектирования гарантирует стабильную бесперебойную связь с тысячами удаленных объектов. Надежное беспроводное соединение кардинально снижает издержки на выездное сервисное обслуживание и предотвращает колоссальные финансовые потери от непредвиденного простоя критической инфраструктуры.
