Умная стройка: технологии беспроводной связи для строительной отрасли

Приобретая жильё, покупатели ждут от него долгой службы, и, соответственно, качественно выполненных работ от строительных организаций. На каждую строительную компанию ложится ответственность за благополучие клиентов.

Приобретая жильё, покупатели ждут от него долгой службы, и, соответственно, качественно выполненных работ от строительных организаций. На каждую строительную компанию ложится ответственность за благополучие клиентов. Но она не всегда может проследить за всеми многочисленными процессами, происходящими на строительной площадке. Один из вариантов решения этой проблемы — внедрение современных технологий. Несколько примеров устройств от компании «ЕвроМобайл», подходящих для этой цели, представлено в данной статье.

Беспроводное видеонаблюдение

Проконтролировать этапы ведения строительства легче, когда можно своими глазами увидеть то, что происходит на стройплощадке. Для этого достаточно установить видеокамеры с беспроводной передачей данных на строящемся здании и по периметру стройки. Сигналы от камер по Wi-Fi или Ethernet поступают на промышленный роутер, который находится на территории объекта и размещается на мачте в промышленном водонепроницаемом пылезащищённом корпусе — например, TPH6700 (рисунок 1).

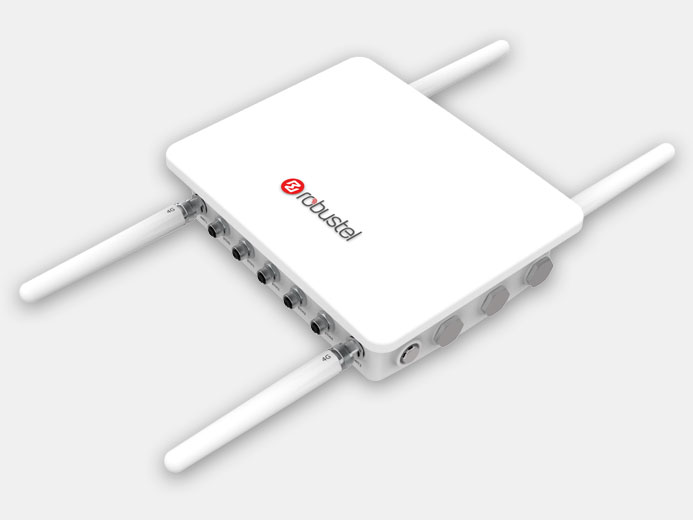

Рисунок 1. Водонепроницаемый пылезащищённый корпус для роутеров Robustel — TPH6700

Рисунок 1. Водонепроницаемый пылезащищённый корпус для роутеров Robustel — TPH6700

Такой корпус разработан специально для защиты устройств и разъёмов от воздействия сложной окружающей среды и суровых производственных условий. Мощное устройство и прочный корпус обеспечивают высокую защиту для всего оборудования. Корпус TPH6700 имеет класс защиты IP67 и может быть установлен как на стене, так и на горизонтальной поверхности. Для работы с камерами можно использовать роутер Robustel R3000-4L (рисунок 2).

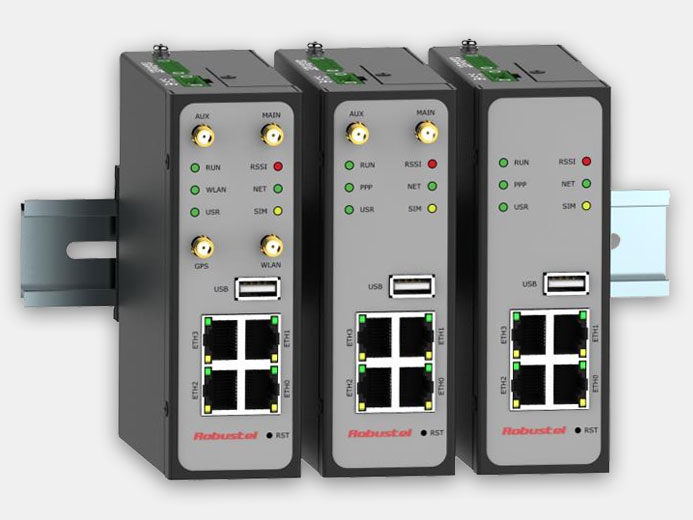

Рисунок 2. Серия роутеров Robustel R3000-4L

Рисунок 2. Серия роутеров Robustel R3000-4L

Он поддерживает частотные диапазоны сетей LTE, HSPA, UMTS, EDGE, GPRS, GSM, имеет широкий диапазон входного напряжения и функционирует при температурах –40…+70°С. Поддержка большого спектра сетевых протоколов и VPN-туннелирование обеспечивает надёжную передачу видеоданных на удалённые компьютеры.

Видеонаблюдение в режиме онлайн будет доступно из любой точки, где есть Интернет, что позволит держать под контролем всю территорию стройплощадки и предотвратить кражу или подмену стройматериалов.

Умные каски

Еще одна современная технология — это «умные каски» со встроенными Bluetooth-маячками для контроля местоположения рабочих на стройке. Начало и окончание рабочего дня строителей фиксируются на проходной, где они получают каски. Bluetooth-маячок распространяет информацию со своим ID и калиброванным значением мощности излучения на расстояние 10 м каждые 10 секунд. Для передачи данных используется радиоканал с технологией Bluetooth 4.0. Сигналы маячков считываются специальными приёмо-передатчиками (логгерами), расположенными в стенах в форме фальш-распределительных коробок.

В процессе работы логгеры обнаруживают появление и выход из зоны маячков, создавая журнал записей. Далее данные от логгеров поступают на центральный приёмо-передатчик, который расположен на мачте на территории стройки. Это борудование помещено в промышленный водонепроницаемый шкаф для защиты от внешних воздействий. Отсюда данные передаются на удаленные компьютеры по сетям сотовой связи для дистанционного мониторинга местонахождения рабочих. С помощью веб-интерфейса можно не только отслеживать перемещение рабочих по территории, но и составлять отчеты по отдельным сотрудникам, вести статистику, строить графики и т. д.

Видеоконтроль работы крана

Для наблюдения за работой крана не всегда удаётся подключить проводную камеру к концу стрелы, так как многие краны имеют выдвижные секции. В этом случае используются камеры с радиоудлинителем. Например, камеру модели Teswell TS-121 можно разместить на конце стрелы. Эта купольная инфракрасная цветная камера имеет двойное стекло и антибликовое покрытие и выполнена в металлическом корпусе. В кабине крановщика устанавливаются четырехканальный видеорегистратор Teswell TS-830 и монитор. Общий объём памяти устройства может составлять 256 Гбайт (2 SD-карты по 128 Гбайт). Передача данных от камеры на видеорегистратор осуществляется с помощью приёмника и передатчика на частоте 2,4 ГГц.

Передатчик подключается к камере, и весь комплект наружного оборудования помещается в распределительную коробку для защиты от дождя, ветра и т. д. Приёмник располагается в кабине и подключается к видеорегистратору, который записывает видео в режиме онлайн. На мониторе крановщик может видеть изображение с камеры, установленной на конце стрелы крана. Такая система помогает оператору крана повысить точность выполнения строительных работ. Кроме того, регистратор ведёт постоянную запись видеоархива для решения спорных вопросов. При необходимости изображение с камеры крана может быть выведено на удалённые устройства: видеорегистратор поддерживает передачу данных по Wi-Fi, 3G/4G.

Видеомониторинг спецтехники

Экскаваторы, бульдозеры, грузовики, погрузчики и другая спецтехника также являются важной частью стройки. Для эффективной работы нужно знать, чем занимается каждая единица спецтехники, где она находится и в каком состоянии. Чтобы организовать видеомониторинг на транспортном средстве, например, на автобетономесителе, можно установить на него две специальные камеры: одну в кабине — для контроля работы водителя, а другую на задней части машины. Камеры соединительными кабелями подключаются к видеорегистратору — к примеру, Teswell TS-830 (рисунок 3), расположенному в кабине.

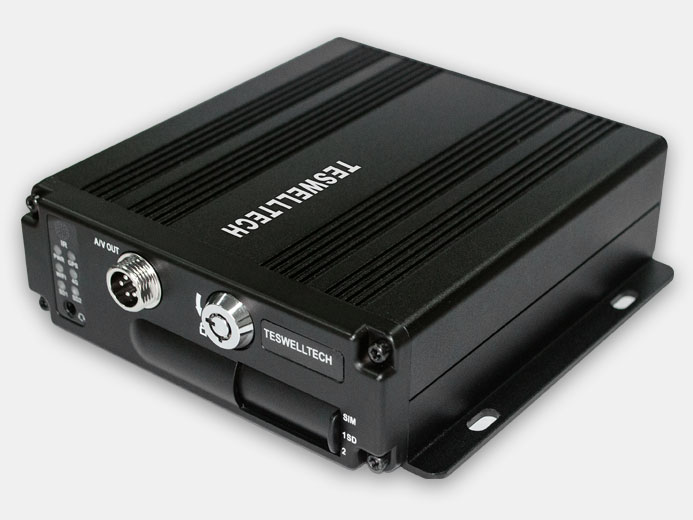

Рисунок 3. Профессиональный транспортный видеорегистратор Teswell TS-830

Рисунок 3. Профессиональный транспортный видеорегистратор Teswell TS-830

Регистратор по сетям сотовой связи 3G/4G передаёт видео с камер на удалённый компьютер, а модуль ГЛОНАСС/GPS позволяет контролировать физическое расположение спецтехники. На удалённом ПК устанавливается CMS Teswell, благодаря которой можно наблюдать за тем, что происходит с транспортным средством, в режиме реального времени. Возможность удалённого просмотра видеозаписи позволяет полностью контролировать процессы и расследовать нештатные ситуации.

Автономное электропитание

Бесперебойное питание на строительных площадках практически всегда обеспечивают дизель-генераторы, но если строительство длится долго или есть трудности с доставкой топлива, то для этих целей можно использовать солнечную энергию. Для бесперебойного электроснабжения, например, бытовок, или в качестве резервного источника питания применяются солнечные панели. Управлять такими установками можно дистанционно, через Интернет, с помощью 3G-терминала Позитрон М 3G USB исп. E4 (рисунок 4).

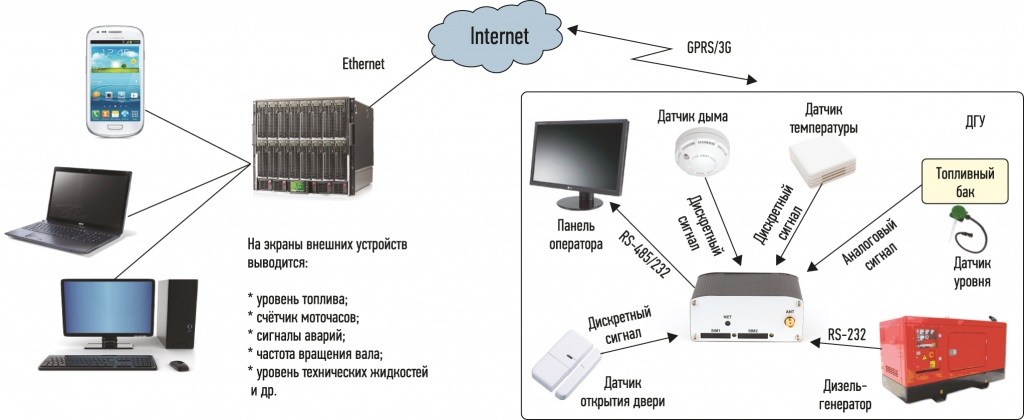

Рисунок 4. Схема подключения 3G-терминала Позитрон М 3G USB исп. E4

Рисунок 4. Схема подключения 3G-терминала Позитрон М 3G USB исп. E4

Он имеет встроенную Java-платформу и модули ввода/ вывода (в том числе USB, GSM, RS-232 и GPIO), обеспечивает защищенное беспроводное TCP/IP-соединение, а также передачу данных по 3G. Ядром системы удаленного управления становится сам модуль GSM-терминала, а управление происходит с помощью программ на Java ME — мидлетов, загруженных в него через радиоинтерфейс. Мидлет контролирует показатели состояния источника питания, параметры и качество вырабатываемой электроэнергии. В соответствии с заложенной программой, терминал может разными способами реагировать на сигналы с датчиков (отправка SMS техперсоналу, включение сигнальной сирены и т. д.). Обратная связь с мидлетом возможна по SMS или по HTTPS-соединению от внешней программы с удалённого устройства, которое подключается к терминалу через серверы по каналам 3G/GPRS.

Кроме удалённого соединения, предусмотрено физическое подключение терминала к панели оператора по интерфейсам RS-485 или RS-232.
Дистанционная загрузка Java-мидлетов в терминал позволяет изменить ПО под нужды определённого заказчика. Для удалённого управления генератором требуется только стабильный сигнал сотовой связи. Выделять отдельного сотрудника для контроля за работой генератора нерационально, поэтому дистанционное управление является более экономичным вариантом обеспечения постоянного электроснабжения.

Надёжная постройка

Многие застройщики стремятся к честным отношениям с инвесторами, участниками долевого строительства и потенциальными покупателями. Веб-камеры на стройплощадках, как источники открытой информации о ходе строительства, становятся конкурентным преимуществом и залогом доверия клиентов. За процессом стройки можно наблюдать не только в офисах строительных компаний, но и через Интернет. Что касается видеосъёмки для служебного использования, то гораздо выгоднее один раз заплатить за оборудование и взять под контроль все процессы, происходящие на стройке, чем каждый раз сталкиваться с недобросовестностью рабочих. После завершения строительства все устройства могут быть установлены на новом объекте. Впрочем, видеосъёмка дает общую картину, но не может контролировать всех участников стройки. Эту задачу решают кейсы в области локального позиционирования и навигации внутри помещений. Устройство слежения может быть вмонтировано в каску или носимый трекер. Иногда перемещения отслеживаются через приложение на смартфоне. Большую популярность в этой области приобрел стандарт Bluethooth LE. Однако «умные каски» шагнули еще дальше. Например, американская компания Daqri изобрела «умный шлем» Smart Helmet для строителей и инженеров (рисунок 5).

Рисунок 5. Умный шлем Daqri Smart Helmet

Рисунок 5. Умный шлем Daqri Smart Helmet

Он включает набор датчиков позиционирования в пространстве, несколько камер для кругового обзора и 4D-диcплей. Через стекла шлема строитель может быстро получать информацию о работе инженерных устройств, открывать документы и инструкции, а также контролировать качество и износ деталей. Конечно, массовое использование настолько высокотехнологичных устройств на стройке начнется еще не скоро. Но появление таких разработок доказывает, что сферу строительства можно и нужно развивать за счёт современных технологий.
