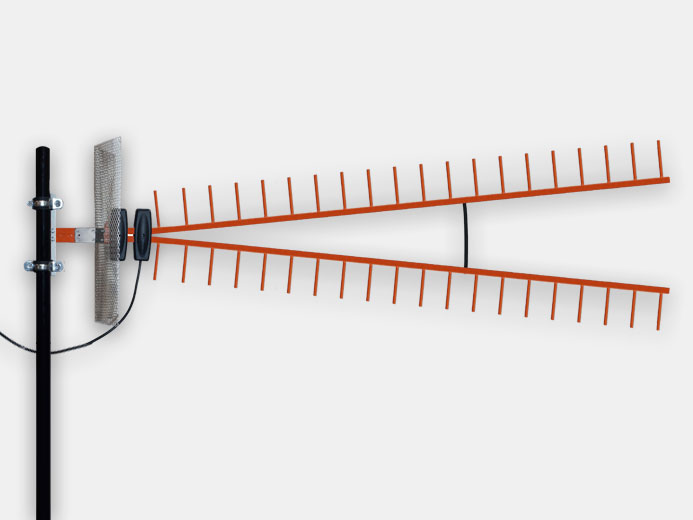

Направленная наружная широкополосная антенна Триада 2635 предназначена для использования совместно с модемами или роутерами для повышения дальности и устойчивости связи при работе в интернете. Устанавливается на мачту или кронштейн. Наибольшая дальность связи.
Данная антенна обладает наибольшим усилением и обеспечивает высокое качество связи одновременно во всех диапазонах 900\1800\3G\4G. Кроме того, прекрасно принимает Wi-Fi, LTE.
Антенна направляется на базовую станцию GSM, Wi-Fi, LTE. Если точное направление на источник сигнала не известно, антенну следует ориентировать по максимуму уровня принимаемого сигнала.

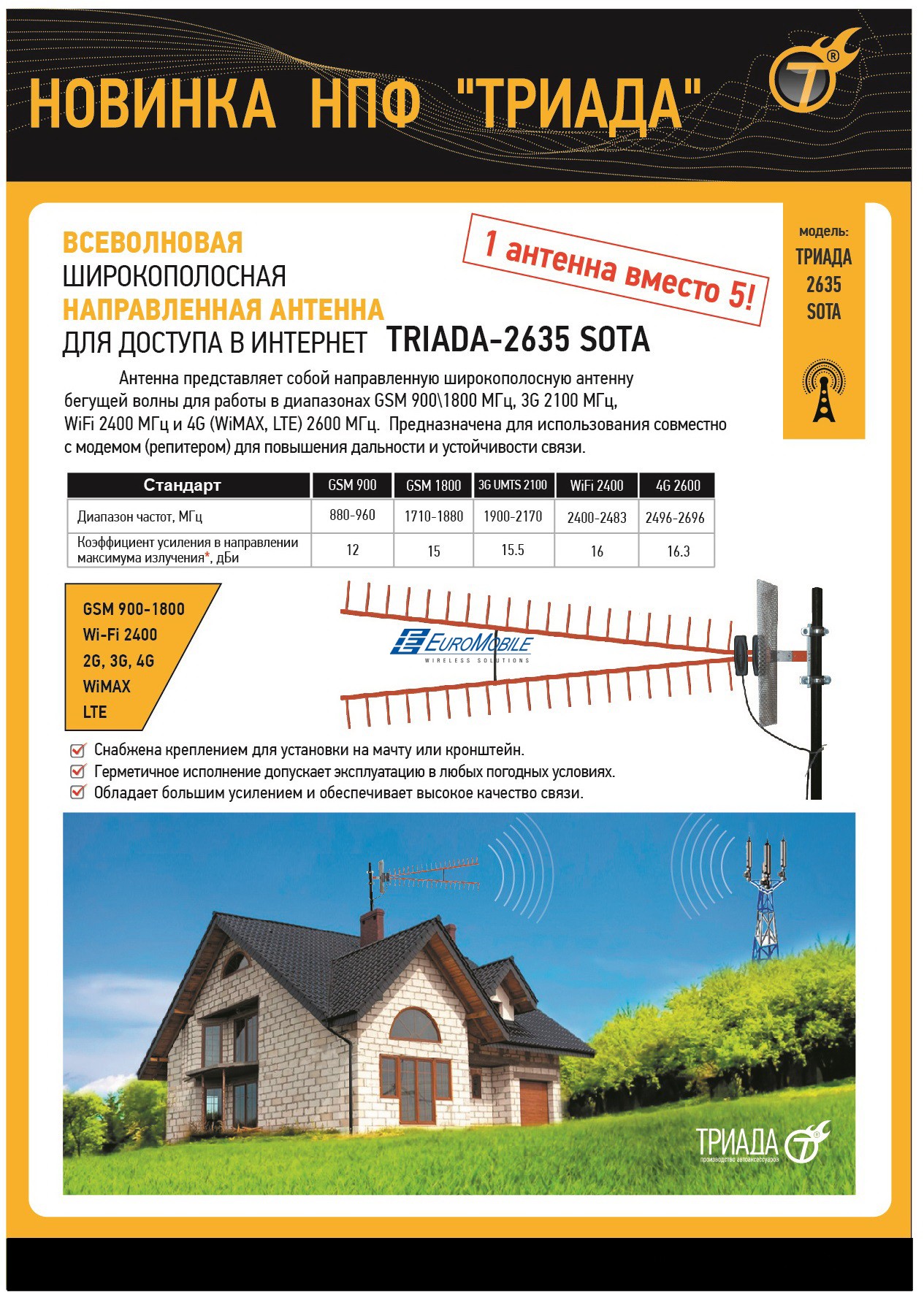

ТРИАДА-2635 - антенна, предназначенная для работы в диапазонах GSM 900\1800 МГц, 3G 2100 МГц, Wi-Fi 2400 МГц и 4G (WiMAX, LTE) 2600 МГц. Антенна представляет собой антенну «волновой канал».
Особенности
Технические характеристики
Стандарт |
GSM 900 |
GSM 1800 |
3G UMTS 2100 |
WiFi 2400 |
4G 2600 |
Диапазон частот, МГц |
880…960 |
1710...1880 |
1900…2170 |
2400…2485 |
2496…2696 |
Коэффициент усиления в направлении максимума излучения*, дБи |
10 |
14 |
14.5 |
15 |
16.3 |
КСВ, не более (типовое значение) |
1.8 (1.5) |
2.5 (1.8) |
|||
Ширина диаграммы направленности по уровню 50% мощности*, градусов |
|||||
в вертикальной плоскости |
52 |
41 |
37 |
33 |
31 |
в горизонтальной плоскости |
63 |
44 |
40 |
34 |
29 |
Уровень боковых лепестков диаграммы направленности*, дБи |
|||||
в вертикальной плоскости |
-26 |
-15 |
-15 |
-14 |
-12 |
в горизонтальной плоскости |
-6 |
-18 |
-12 |
-19 |
-11 |
Коэффициент защитного действия*, дБи |
26 |
24 |
22 |
20 |
17 |
Поляризация |
вертикальная |
||||
Диапазон рабочих температур, °C |
–40…+80 |
||||
Грозозащита |
заземление по постоянному току |
||||
Исполнение корпуса |
герметичное IP65 |
||||
Габаритные размеры, мм |
1130 х 355x 136 |
||||
Вес (при стандартной длине кабеля снижения), г |
300 |
||||
Тип кабеля** |
RG58A/U low loss |
||||
Разъём |
FME-F |
||||
Длина кабеля снижения, стандарт**, м |
10 |
||||
Разъём на кабеле снижения** |
FME-F (SMA-M, RP-SMA-F, N-M) |
* Приведённые характеристики соответствуют установке антенны в свободном пространстве. Наличие проводящих предметов в непосредственной близости к антенне может существенно изменить её характеристики.
** Уточняется при заказе
Антенна предназначена для использования совместно с модемом (репитером) для повышения дальности и устойчивости связи.
Данная антенна обладает большим усилением и обеспечивает высокое качество связи, однако, требует тщательного соблюдения правил установки.
Антенна направляется на базовую станцию GSM, WiFi, LTE. Если точное направление на источник сигнала не известно, антенну следует ориентировать по максимуму уровня принимаемого сигнала (см. программное обеспечение модема).
