ГЛОНАСС/GPS/2G/3G/4G антенна Триада 2695
Производитель: Триада

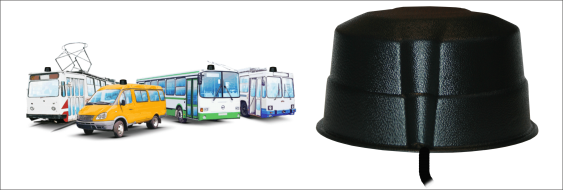

Антенный комплекс «ВА-2695» работает по различным каналам передачи данных, поддерживает: GPS\GLONASS\GSM-900\1800\3G-2100\4G-2600. ВА-2695 рекомендована для работы в составе навигационных и телеметрических систем городских транспортных средств - автобусов, троллейбусов, трамваев.
Может использоваться в составе следующих навигационных систем слежения и передачи данных: городской транспорт; железнодорожный транспорт (с упрочненным герметичным корпусом: антенна для поезда, антенна для состава, антенна для вагона, антенна для тепловоза, антенна для электровоза); морской транспорт (с упрочненным герметичным корпусом: антенна для яхт, кораблей, судов).

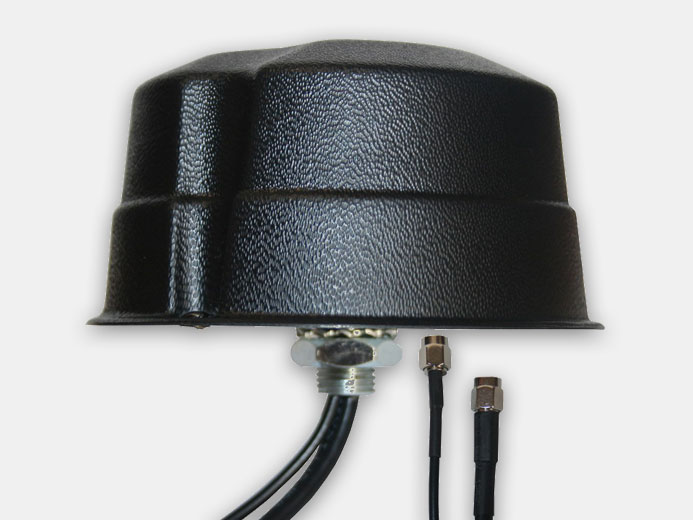

Врезная антенна Триада 2695 предназначена для движущихся объектов. Комплекс представляет собой две разнесённые в пространстве антенны: широкополосную пассивную 900 МГц\1800…2600 МГц и активную керамическую антенну GPS.
Особенности:
- Все антенны смонтированы на единой платформе и закрыты защитным корпусом.
- Врезная.
- Пыле- брызгозащищённое исполнение.
- Под заказ: исполнение водозащищённое, ударопрочное и т. д.
- Под заказ: исполнение с усиленным креплением для ж\д.
Комплекс представляет собой две разнесённые в пространстве антенны: широкополосную пассивную 900 МГц\1800…2600 МГц и активную керамическую антенну GPS.
Технические характеристики
|
Стандарт |
GPS |
GSM-900 |
GSM-1800 3G-2100 |
WiFi-2400 WiMAX-2600 |
|
Диапазон частот, МГц |
1574…1610 |
880…960 |
1710…2170 |
2400…2696 |
|
Средний коэффициент усиления антенны*, дБи |
4 |
5.0 |
5,5 |
6.3 |
|
Коэффициент усиления усилителя, дБ |
32 |
|
|
|
|
Напряжение питания усилителя, В |
3…5 |
|
|
|
|
Потребляемый ток, мА |
11 |
|
|
|
|
КСВ, не более (типовое значение) |
1.5 |
1.8 (1.5) |
||
|
Поляризация |
Круговая правая |
Вертикальная |
||
|
Ширина диаграммы направленности по уровню 50% мощности, градусов |
|
|
||
|
в горизонтальной плоскости |
360 (круговая) |
|||
|
в вертикальной плоскости над уровнем горизонта* |
|
43 |
36 |
27 |
|
Неравномерность диаграммы направленности в горизонтальной плоскости, не более, дБ |
|
±0,8 |
±1.0 |
±0.7 |
|
Диапазон рабочих температур, °С |
–40…+80 |
|||
|
Грозозащита |
|
заземление по постоянному току |
||
|
Исполнение корпуса |
Пыле- брызгозащищённый IP64 |
|||
|
Габаритные размеры, мм |
Ø140 х 60 |
|||
|
Вес (при стандартной длине), г |
101 |
|||
|
Тип кабеля |
RG174 |
RG58A/U |
||
|
Длина кабеля, стандарт **, м |
3 |
3 |
||
|
Разъём** |
SMA-M |
SMA-M |
||
* Приведённые характеристики соответствуют установке антенны над «идеальной землёй» – металлической плоскостью размерами до границ «ближней зоны» (не менее 3,5 м в каждую сторону от антенны). При меньшем размере основания коэффициент усиления будет уменьшаться, а максимум диаграммы направленности подниматься верх до 30˚.
** При необходимости изменяется по желанию заказчика.
- Напряжение питания, В
- 3...5
- Габариты, мм
- 140 (диаметр магнита) х 60 (высота антенны)
- Выходное сопротивление, Ом
- 50
- Поляризация
- Круговая правая/Вертикальная
- Рабочая температура
- -40°C…+80°C
- Вес, гр
- 101
- Направленность
- Да
- Усиление
- 4/5,0/5,5/6,3 дБи
- КСВ
- 1,5/1,8 (1,5)
- Длина кабеля
- 1,5/3/5/10 м
- Тип крепления
- Врезная
- Антивандальное исполнение
- Да
- Полоса частот
- 1574...1610, 880...960, 1710...2170, 2400...2696
- Тип антенного разъёма
- FME/SMA/RP-SMA/N/TNC
